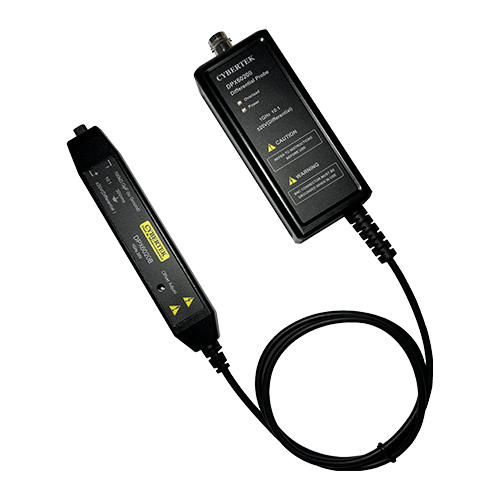

DPX6020B/6040B/6060B 低電圧差動プローブ（1GHz）

・帯域幅最大1GHzの低電圧差動プローブ
・最大測定電圧60Vpk（DPX6060B）
・低歪み波形測定技術
・USB通信機能を搭載し、スマートプローブコントローラOT7001と組み合わせ可能

DPX6020B、DPX6040B、DPX6060Bは、フローティング測定機能を備えた低電圧差動プローブです。プローブは通信機能を備え、スマートプローブコントローラと組み合わせて使用することで、オシロスコープを制御し、接続したスマートプローブの製品型番、電圧タイプ、減衰比、遅延などのパラメータをリアルタイムで設定できます。サードパーティ製オシロスコーププローブを使用する際にプローブのパラメータを手動で設定しなければならないという長年の課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同じユーザー体験を実現します。測定電圧はそれぞれ±20V（DC+Pk）、±40V（DC+Pk）、±60V（DC+Pk）で、帯域幅は最大1GHz、10:1、20:1、50:1の減衰設定、200KΩおよび400KΩの入力インピーダンス、1pFの低入力容量を備え、回路への負荷を最小限に抑えます。過電圧アラーム機能を備え、50Ω BNC入力を持つあらゆるオシロスコープに対応し、オシロスコープまたはコンピュータのUSBポートから給電できます。様々な用途で広く使用されており、今日の高速電力測定、車載バス測定、デジタルシステム設計に優れた汎用差動信号測定を提供します。

①入力ポート：ピッチ2.54mmのソケットで、ピンまたは延長ケーブルを接続して電圧信号を測定します。

②バイアス調整：この可変抵抗器を調整して、出力バイアスを調整します。

③接続ケーブル：プローブ先端部と後端部を結ぶケーブル、長さ70cm

④電源インターフェース：標準のUSB TYPE-Cインターフェース。標準付属のUSBアダプタから給電します。オシロスコープからも給電でき、便利に使用できます。

⑤過負荷アラーム表示灯（Overload）：測定範囲がレンジを超えると過負荷表示灯が点灯し、アラーム音が鳴ります。

⑥出力インターフェース：標準のBNC出力インターフェースを標準装備し、あらゆるメーカーのオシロスコープに接続できます。オシロスコープの入力インピーダンスは50Ωに設定する必要があります（オシロスコープ内部の50Ωを優先して使用することを推奨）。または標準付属のスルー型50Ω負荷を接続し、オシロスコープの入力インピーダンスを1MΩに設定します。

スマートプローブコントローラは、接続したスマートプローブを自動的に識別し、オシロスコープを制御して、接続したスマートプローブの製品型番、電圧・電流タイプ、減衰比、遅延などのパラメータをリアルタイムで設定します。詳細はスマートプローブコントローラの取扱説明書を参照してください。

測定前に被測定電圧の振幅を見積もってください。電圧レンジを超えると、プローブを破損し、製品の損傷につながるおそれがあります。

入力ケーブルと出力ケーブルをプローブに接続し、プローブをオシロスコープまたはその他の測定器に接続します。

電源アダプタを電圧プローブに接続すると、緑色の電源表示灯が点灯します。測定電圧がレンジを超えると、過負荷表示灯が点灯し、アラーム音が鳴ります。

プローブのレンジに合わせてオシロスコープまたはその他の測定器の減衰比を設定し、オシロスコープの入力インピーダンスを50Ωに設定します（プローブの出力ポートに50Ωスルー型負荷を外付けする場合は、オシロスコープの入力インピーダンスを1MΩに設定します）。被測定電圧の大きさに応じて、オシロスコープの感度を調整します。

必要に応じてプローブ治具を接続し、被測定対象に接続して測定を開始します。測定時は、プローブへの干渉を減らすため、プローブ本体をできるだけ高電圧パルス回路から離してください。

測定終了後は、まず被測定回路の電源を切り、次にプローブの電源を切ってから、2つの入力端子を被測定点から外し、出力BNCプラグをオシロスコープから抜きます。

測定時に、テストフック付きの入力延長ケーブルを使用する場合は、入力周波数が150MHzを超えないようにしてください。150MHzを超えると、出力に一定の誤差が生じます。

・フローティング差動信号測定
・高速電力測定
・デジタル差動バス
・車載シリアルバス（CAN、LIN、FlexRay）
