ATA-4000シリーズ 高電圧パワーアンプ

・信号の高速応答
・デジタル制御ゲイン調整
・出力DCオフセット調整
・4象限出力
・マスター・スレーブ機能
・短絡保護

ATA-4000シリーズは、交流・直流信号を増幅する高電圧パワーアンプです。最大出力310Vp-p（±155Vp）、547.1Wpに対応し、高電圧・大電力型の負荷を駆動できます。電圧ゲインとDCオフセットはいずれもデジタル制御で精密に調整可能で、豊富な試験選択肢を提供します。

ATA-4000シリーズ高電圧パワーアンプの応用シーン：超音波モータ駆動、軟磁性材料試験、非破壊検査、磁心損失試験、圧電セラミック駆動、超音波トランスデューサ。

ATA-4000シリーズは最大帯域幅3MHzに対応し、信号の高いスルーレートと良好なステップ応答を実現します。

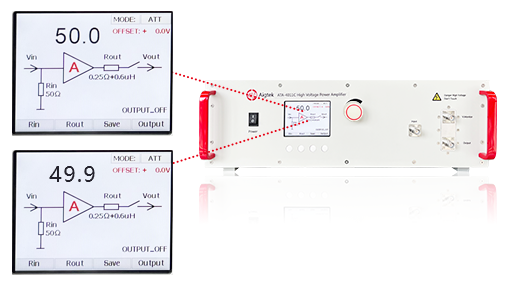

ATA-4000シリーズは従来の固定ゲイン倍率という制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。倍率をX1、X0.1のステップで直接調整でき、電圧の微調整が必要な各種研究実験に適しています。

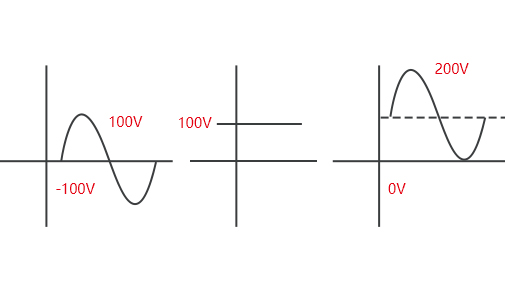

ATA-4000シリーズにはDCオフセット調整機能を内蔵しており、本体上で直流電圧を設定し、信号発生器の交流電圧に重畳して出力できます。1V単位・0.1V単位の微調整に対応しており、負荷側の直流電源変動試験にも利用できます。

容量性または誘導性の負荷に交流電圧を印加すると、負荷特性により電流と電圧信号の位相にずれが生じ、負荷側から電流が逆流することがあります。一般的な電源やアンプではこの場合駆動できなくなりますが、ATA-4000シリーズは4象限出力に対応しており、電流を出力するだけでなく吸収することもできるため、各種負荷を駆動できます。

ATA-4000シリーズはすべて1ch出力です。実験でさらに多くのチャンネルを同期出力する必要がある場合は、この機能を利用できます。複数台を連結し、マスター機でパラメータを設定すると、連結されたスレーブ機も同期して変化します。接続を解除すれば、それぞれ独立して制御することも可能です。

研究実験において負荷の使用電力が不明確なために絶縁破壊が生じた場合でも、機器が故障するリスクなく出力を速やかに遮断できる機能です。過電流保護のみを備えた一般的な機器では、この場合の遮断が間に合わず、アンプの故障につながります。

・圧電セラミック：機械エネルギーと電気エネルギーを相互変換できるセラミック材料で、その変位量は主に駆動電流・電圧の大きさによって決まります。ATA-4000シリーズ高電圧パワーアンプは最大出力電流4Armsに対応しており、この用途を強力にサポートします。

ATA-4011Cは、交流・直流信号を増幅するのに最適な1chの高電圧パワーアンプです。最大出力は160Vp-p（±80Vp）の電圧、169.6Wpの電力であり、高電圧のパワー系負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用し、信号の増幅を実現します。広範囲の電源電圧に対応しており、世界各地域の電源規格要件に適合します。

入力

入力はBNCコネクタで、入力インピーダンスは50Ωと100kΩの2段階から選択可能であり、高インピーダンスおよび低インピーダンスの信号源に対応しています。

出力

出力コネクタはBNCコネクタで、最大出力電圧は160Vp-p（±80Vp）、最大出力電流は2.12Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

電圧ゲインは0～50倍の範囲でデジタル制御により調整可能で、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類があります。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

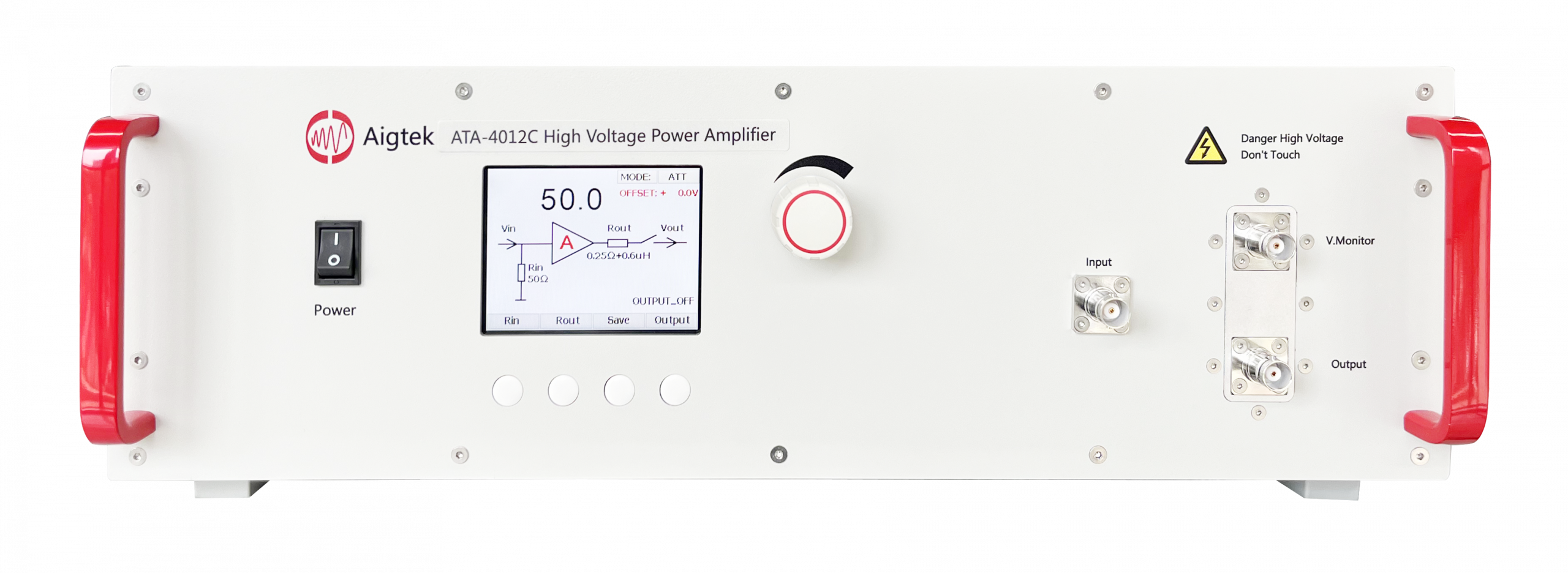

ATA-4012Cは、交流・直流信号を増幅するのに最適な1chの高電圧パワーアンプです。最大出力160Vp-p（±80Vp）、最大出力282.4Wpを実現し、高電圧の電力負荷を駆動することができます。電圧ゲインはデジタル制御により調整可能で、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用し、信号の増幅を実現します。広範囲の電源電圧に対応しており、世界各地域の電源規格要件に適合します。

入力

入力はBNCコネクタで、入力インピーダンスは50Ωと100kΩの2段階から選択可能であり、高インピーダンスおよび低インピーダンスの信号源に対応しています。

出力

出力コネクタはBNCコネクタで、最大出力電圧は160Vp-p（±80Vp）、最大出力電流は3.53Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-4012C高電圧パワーアンプの電圧ゲインは、0～50倍の範囲でデジタル制御により調整可能であり、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類に分かれています。液晶パネルに表示されるゲイン値を参照することで、必要な電圧値に素早く調整することができます。

ATA-4014Cは、交流・直流信号を増幅するのに最適な1chの高電圧パワーアンプです。最大出力は電圧160Vp-p（±80Vp）、電力452Wpで、高電圧の電力負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用し、信号の増幅を実現します。幅広い電源電圧に対応しており、世界各地域の電源規格要件に準拠しています。

入力

入力はBNCコネクタで、入力インピーダンスは50Ωと100kΩの2段階から選択可能であり、高インピーダンスおよび低インピーダンスの信号源に対応しています。

出力

出力コネクタはBNCコネクタで、最大出力電圧は160Vp-p（±80Vp）、最大出力電流は5.65Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-4014C高電圧パワーアンプの電圧ゲインは、0～50倍の範囲でデジタル制御により調整可能であり、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類に分かれています。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

ATA-4051Cは、交流・直流信号を増幅するのに最適な1chの高電圧パワーアンプです。最大出力電圧310Vp-p（±155Vp）、最大出力電力328.6Wpを実現し、高電圧の電力負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用し、信号の増幅を実現します。広範囲の電源電圧に対応しており、世界中のさまざまな地域の電源規格要件に適合します。

入力

入力はBNCコネクタで、入力インピーダンスは50Ωと100kΩの2段階から選択可能であり、高インピーダンスおよび低インピーダンスの信号源に完全に適合します。

出力

出力コネクタはBNCコネクタで、最大出力電圧は310Vp-p（±155Vp）、最大出力電流は2.12Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-4051C高電圧パワーアンプの電圧ゲインは、0～100倍の範囲でデジタル制御により調整可能であり、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類があります。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

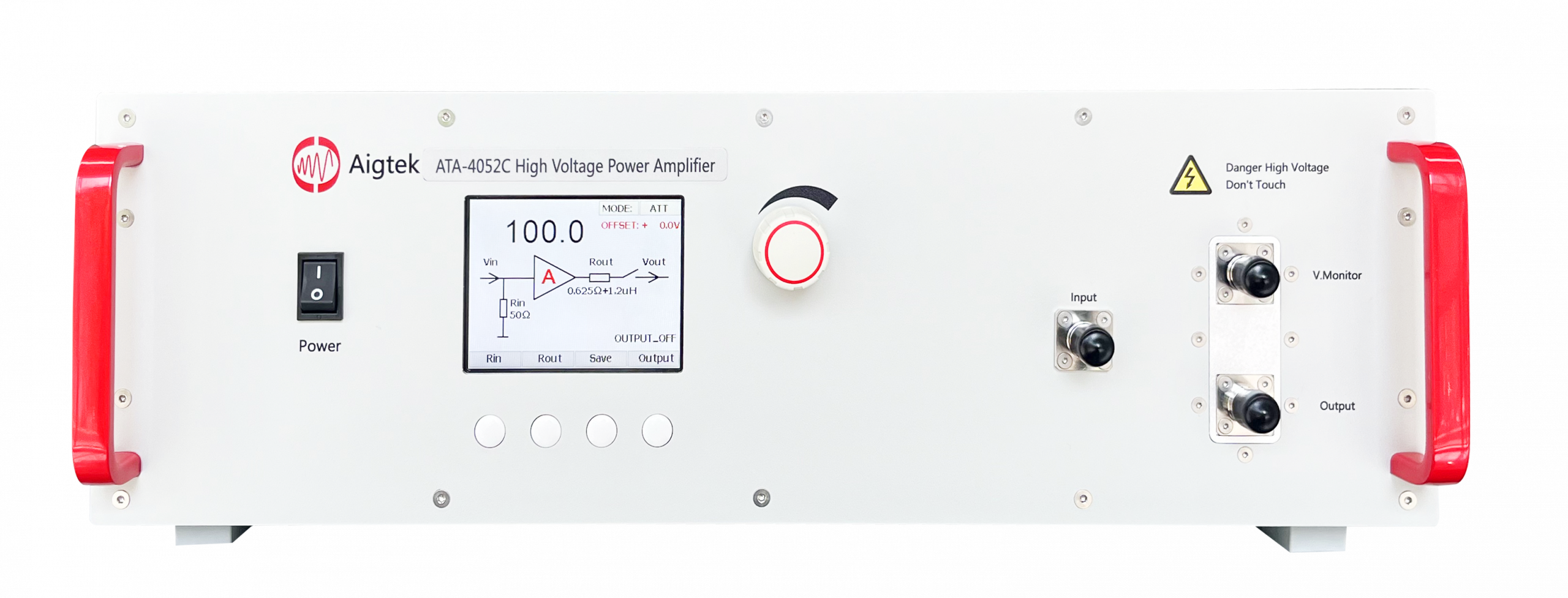

ATA-4052Cは、交流・直流信号の増幅に最適な1chの高電圧パワーアンプです。最大出力電圧310Vp-p（±155Vp）、最大出力電力547.1Wpを実現し、高電圧の電力負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主要な信号発生器と組み合わせて使用し、信号の増幅を実現します。広範囲の電源電圧に対応しており、世界各地域の電源規格要件に準拠しています。

入力

入力はBNCコネクタで、入力インピーダンスは50Ωと100kΩの2段階から選択可能であり、高インピーダンスおよび低インピーダンスの信号源に完全に適合します。

出力

出力インターフェースはBNCコネクタで、最大出力電圧は310Vp-p（±155Vp）、最大出力電流は3.53Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-4052C高電圧パワーアンプの電圧ゲインは、0～100倍の範囲でデジタル制御により調整可能であり、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類に分かれています。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

ATA-4315は、交流・直流信号を増幅するのに最適な1chの高電圧パワーアンプです。最大出力は150Vp-p（±75Vp）、電力は105.7Wpで、高電圧のパワー型負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用し、信号の増幅を実現します。

入力

入力はBNCコネクタで、入力インピーダンスは50Ωと1kΩの2段階から選択可能であり、高インピーダンスおよび低インピーダンスの信号源に対応しています。

出力

出力はバナナジャックで、最大出力電圧は150Vp-p（±75Vp）、最大出力電流は1.41Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-4315高電圧パワーアンプの電圧ゲインは、0～50倍の範囲でデジタル制御により調整可能であり、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類に分かれています。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

1/100 モニタ：このポートの電圧は出力ポートの1/100であり、モニタ端子はBNCコネクタを採用しているため、オシロスコープに直接接続して出力電圧をリアルタイムでモニタすることができます。
