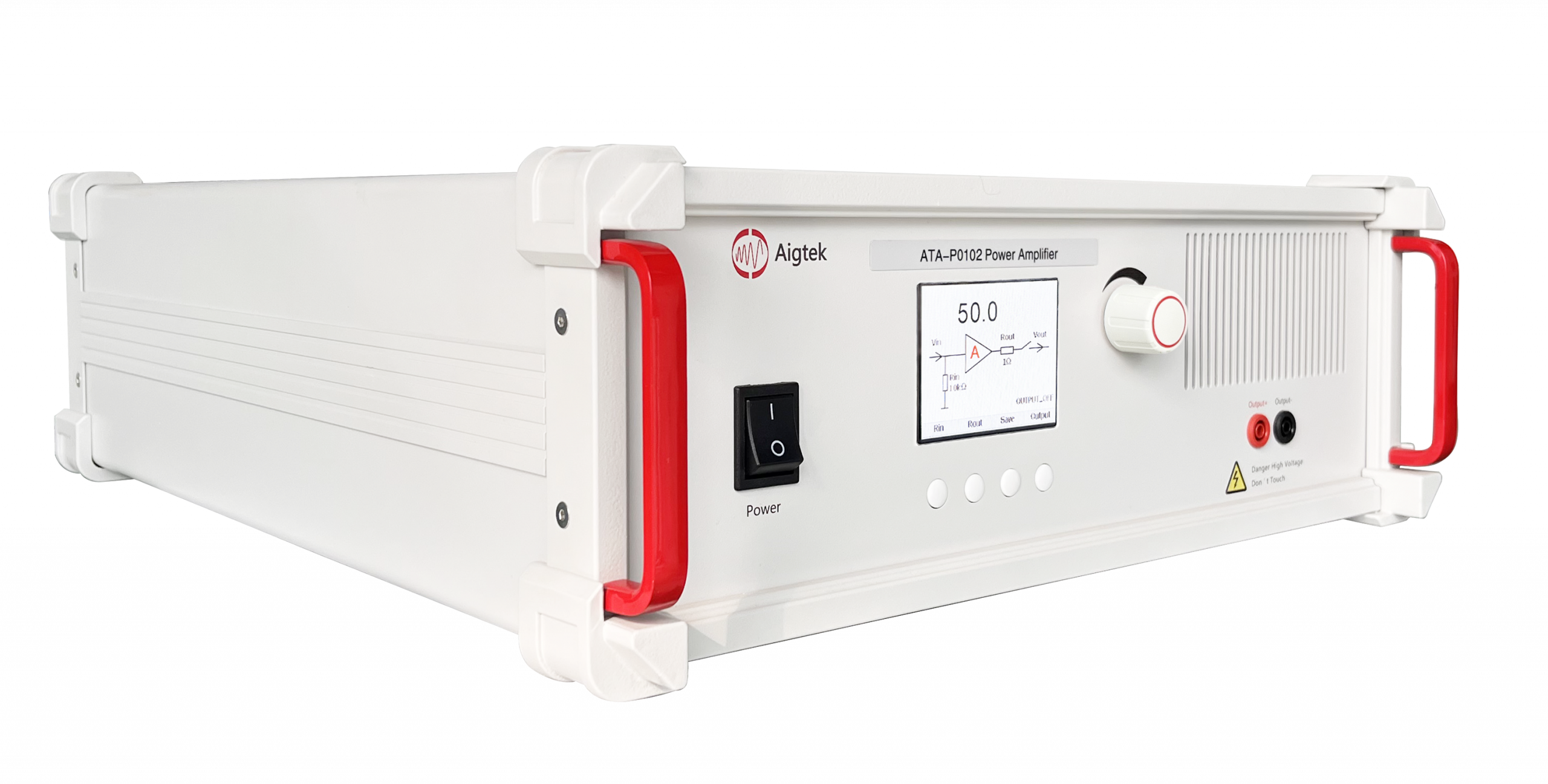

ATA-Pシリーズ 圧電素子駆動用パワーアンプ

・電圧モニタ・電流モニタ
・4象限出力
・デジタル制御ゲイン調整

ATA-Pシリーズパワーアンプは、交流・直流信号を増幅するパワーアンプです。最大出力電力1300Wpに対応し、圧電セラミック板、積層型圧電セラミック、オープンループパッケージ型圧電セラミック、ナノポジショニングステージなどの圧電アクチュエータ製品を駆動できます。電圧ゲインはデジタル制御で調整可能で、よく使う設定をワンタッチで保存できるため、簡単で分かりやすい操作が可能です。主流の信号発生器と組み合わせて信号を増幅します。

ATA-Pシリーズパワーアンプの応用シーン：圧電スタック、圧電偏向ミラー、ナノポジショニングステージ、圧電電動機、圧電モータ、圧電ディスペンスバルブ、光ファイバ延伸。

パワーアンプの使用や機種選定などについてご不明な点がございましたら、お気軽にお問い合わせください。

ATA-Pシリーズ全機種に電圧・電流モニタ端子を装備しており、オシロスコープを直接接続して出力電圧・電流をモニタできるため、研究実験の効率が向上します。

容量性または誘導性の負荷に交流電圧を印加すると、負荷側から電流が逆流し始め、一般的な電源やアンプでは駆動できなくなります。ATA-Pシリーズは4象限出力に対応しており、電流を出力するだけでなく吸収することもできるため、各種負荷を駆動できます。

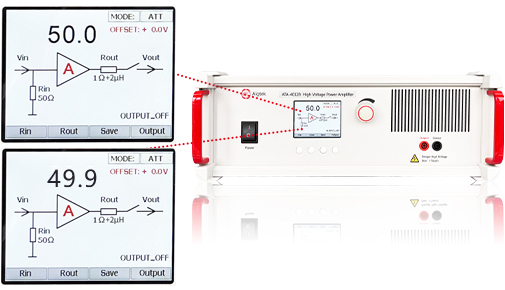

ATA-Pシリーズは従来の固定ゲイン倍率という制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。倍率をX1、X0.1のステップで直接調整でき、電圧の微調整が必要な各種研究実験に適しています。

・圧電スタックアンプ
ATA-Pシリーズ圧電スタックアンプは、圧電セラミック板、積層型圧電セラミック、オープンループパッケージ型圧電セラミック、ナノポジショニングステージなどの圧電アクチュエータ製品を駆動でき、ナノ加工、超音波音響、精密加工、レーザー技術などの分野で幅広く活用されています。

ATA-P0102は、AC・DC信号を増幅するのに最適な1chのパワーアンプです。最大出力は375Wpに達し、圧電セラミック板、積層型圧電セラミック、オープンループパッケージ型圧電セラミック、ナノポジショニングステージなどの圧電アクチュエータ製品を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用し、信号の増幅を実現します。

入力

入力はBNC端子、入力抵抗は10kΩです。

出力

出力はバナナジャックで、出力電圧範囲は0V～150V、最大出力電流は2.5Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

電圧ゲインは0～50倍の範囲でデジタル制御により調整可能で、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類があります。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

出力電流モニタ：1V/A

出力電圧モニタ：50mV/V

モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

ATA-P1005は、AC・DC信号を増幅するのに最適な1chのパワーアンプです。最大出力は750Wpに達し、圧電セラミック板、積層型圧電セラミック、オープンループパッケージ型圧電セラミック、ナノポジショニングステージなどの圧電アクチュエータ製品を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主要な信号発生器と組み合わせて使用し、信号の増幅を実現します。

入力

入力はBNC端子、入力抵抗は10kΩです。

出力

出力はバナナジャックで、出力電圧範囲は0V～150V、最大出力電流は5Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

電圧ゲインは0～50倍の範囲でデジタル制御により調整可能で、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類があります。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

出力電流モニタ：500mV/A

出力電圧モニタ：50mV/V

モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

ATA-P2010は、ACおよびDC信号を増幅するのに最適な1chのパワーアンプです。最大出力は1300Wpに達し、圧電セラミック板、積層型圧電セラミック、オープンループパッケージ型圧電セラミック、ナノポジショニングステージなどの圧電アクチュエータ製品を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用することで、信号の増幅を実現します。

入力

入力はBNC端子、入力抵抗は10kΩです。

出力

出力はバナナジャックで、出力電圧範囲は-20V～130V、最大出力電流は10Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

電圧ゲインは0～50倍の範囲でデジタル制御により調整可能で、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類があります。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

出力電流モニタ：250mV/A

出力電圧モニタ：50mV/V

モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。
