特長

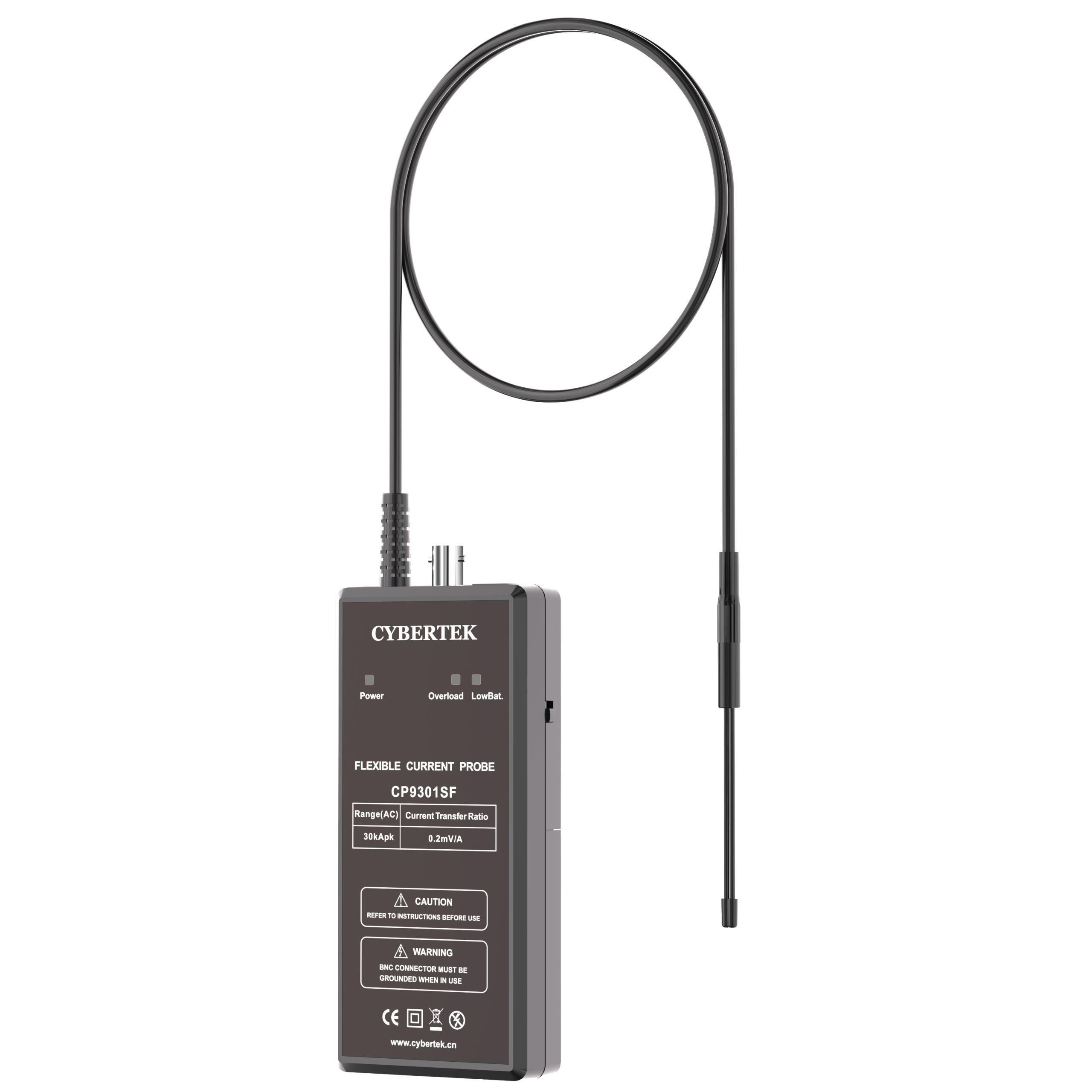

CP9000SFシリーズ ロゴスキー電流プローブ（フォーク型・100MHz）
・新開発のフォーク型構造、狭いスペースでも挿入測定が容易
・超広温度使用範囲：-40℃～+150℃
・極めて低い挿入損失で、高周波電流も測定可能
・超小型センサ外径：1.6mm
・超高帯域幅設計：100MHz
・代表測定精度：2%
・プローブのレンジ、プローブループ、接続ケーブルの長さはカスタマイズ可能
・標準BNC出力インターフェース、あらゆるメーカーのオシロスコープに対応
■概要
プローブは通信機能を備えており、スマートプローブコントローラOT7001と組み合わせて使用することで、オシロスコープの設定をリアルタイムで制御し、接続されたスマートプローブの製品型番、電流、電圧タイプ、減衰比、遅延などのパラメータを設定できます。これにより、従来、サードパーティ製のオシロスコーププローブを使用する際に必要だったプローブパラメータの手動設定という課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同等のユーザー体験を実現します。
音と光による過電流アラーム機能を備え、よりユーザーフレンドリーな設計となっています。
MOSFETやIGBTデバイスのピン電流測定（TO-220、TO-247パッケージ）、コンデンサのリップル電流測定など、小型パッケージデバイスの電流測定に非常に適しています。
■用途
・電流中の高調波成分の測定
・高周波正弦波電流波形の検出
・50/60Hzの微小電流の測定
・正弦波における微小な位相シフトの測定
・半導体スイッチの電流
・コンデンサ放電試験、リップル測定
・分散型電流監視
・高調波、電力、および電力品質の監視
・IGBT、MOSFETの電流測定
価格･仕様
| モデル | CP9006SF | CP9012SF | CP9030SF | CP9060SF | CP9120SF |
|---|---|---|---|---|---|
| 価格（税込） | ¥198,000 | ||||
| 立ち上がり時間 | ≤3.5ns | ||||
| 保存温度 | -30℃～70℃ | ||||
| 最大出力電圧 | ±6Vpk | ||||
| 終端負荷要求 | ≥100kΩ | ||||
| 保存湿度 | ≤90%RH | ||||
| 感度(mV/A) | 100 | 50 | 20 | 10 | 5 |
| ピーク電流(kA) | 0.06 | 0.12 | 0.3 | 0.6 | 1.2 |
| ピークdi/dt(kA/µs) | 4 | 8 | 20 | 40 | 80 |
| 減衰特性(%/ms) | 85 | 78 | 53 | 19 | 9.3 |
| 低域帯域幅-3dB(Hz) | 150 | 100 | 50 | 20 | 10 |
| 高域帯域幅（-3dB） | 100MHz | ||||
| 絶縁電圧値 | 1kV | ||||
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形アルカリ乾電池4本 | ||||
| 最大ノイズ(mV rms) | ≤2.8 | ||||
| 代表精度 | 2% | ||||
| 積分器ボックス寸法 | 約150×70×26mm | ||||
| プローブ重量 | 190g | ||||
| 検出コイル本体直径代表値 | 1.6mm | ||||
| 検出コイル本体耐熱温度 | -40℃～150℃ | ||||
| 検出コイル接続ケーブル長 | 1m（カスタマイズ可） | ||||
| プローブコイル長代表値(カスタマイズ可) | 50mm | ||||
| 使用温度 | |||||
| プローブループ | -40℃～150℃ | ||||
| 接続ケーブル | -40℃～100℃ | ||||
| 本体 | 0℃～45℃ | ||||
| 使用湿度 | ≤85%RH | ||||
| モデル | CP9300SF | CP9600SF | CP9121SF | CP9301SF |
|---|---|---|---|---|
| 価格（税込） | ¥198,000 | |||
| 立ち上がり時間 | ≤3.5ns | |||
| 保存温度 | -30℃～70℃ | |||
| 最大出力電圧 | ±6Vpk | |||
| 終端負荷要求 | ≥100kΩ | |||
| 保存湿度 | ≤90%RH | |||
| 感度(mV/A) | 2 | 1 | 0.5 | 0.2 |
| ピーク電流(kA) | 3.0 | 6.0 | 12 | 30 |
| ピークdi/dt(kA/µs) | 100 | |||
| 減衰特性(%/ms) | 4.6 | 2.4 | 1.2 | |
| 低域帯域幅-3dB(Hz) | 5.0 | 2.6 | 1.2 | |
| 高域帯域幅（-3dB） | 100MHz | |||
| 絶縁電圧値 | 1kV | |||
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形アルカリ乾電池4本 | |||
| 最大ノイズ(mV rms) | ≤2.8 | |||
| 代表精度 | 2% | |||
| 積分器ボックス寸法 | 約150×70×26mm | |||
| プローブ重量 | 190g | |||
| 検出コイル本体直径代表値 | 1.6mm | |||
| 検出コイル本体耐熱温度 | -40℃～150℃ | |||
| 検出コイル接続ケーブル長 | 1m（カスタマイズ可） | |||
| プローブコイル長代表値(カスタマイズ可) | 50mm | |||
| 使用温度 | ||||
| プローブループ | -40℃～150℃ | |||
| 接続ケーブル | -40℃～100℃ | |||
| 本体 | 0℃～45℃ | |||
| 使用湿度 | ≤85%RH | |||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電流プローブ本体 | 1個 |
| USB 5V/2A アダプター（CK-605） | 1個 |
| 単3形アルカリ乾電池 | 4本 |
| USB給電ケーブル（CK-315B） | 1個 |
| BNC出力ケーブル（CK-310） | 1本 |
| コイル固定キャップ（CK-31） | 5個 |
| 取扱説明書 | 1冊 |
| 保証書 | 1枚 |
| 校正証明書 | 1枚 |
