ATA-Mシリーズ パワーアンプ

・デジタル制御ゲイン調整
・出力インピーダンス多段調整
・電圧モニタ・電流モニタ
・出力電圧・電流値リードバック

ATA-Mシリーズは、1chのパワーアンプです。最大出力電圧690Vrms、電力800VAに対応し、0～100％の抵抗性・非抵抗性負荷を駆動できます。出力インピーダンス整合は複数レンジから選択でき、お客様は試験要件に応じて調整できます。

ATA-Mシリーズパワーアンプの応用シーン：水中通信、石油探査、水中音響トランスデューサ駆動、トランスのエージング試験、磁心損失試験、水中測距、超音波による魚類忌避。

パワーアンプの使用や機種選定などについてご不明な点がございましたら、お気軽にお問い合わせください。

ATA-Mシリーズは従来の固定ゲイン倍率という制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。倍率をX1%、X0.1%のステップで直接調整でき、電圧の微調整が必要な各種研究実験に適しています。

ATA-Mシリーズには8段階の電圧出力レンジを装備しており、レンジごとに出力インピーダンスが異なるため、さまざまな負荷に適合できます。

ATA-Mシリーズ全機種に電圧・電流モニタ端子を装備しており、オシロスコープを直接接続して出力電圧・電流をモニタできるため、研究実験や水中音響試験の効率が向上します。

ATA-Mシリーズには出力電圧・電流の実効値リードバック機能があり、液晶画面に直接表示できるため、試験のモニタリングや記録が容易になり、研究実験や水中音響試験の効率が向上します。

・ATA-Mシリーズパワーアンプ
ATA-Mシリーズは、1chのパワーアンプです。最大出力電圧690Vrms、電力800VAに対応し、0～100％の抵抗性・非抵抗性負荷を駆動できます。

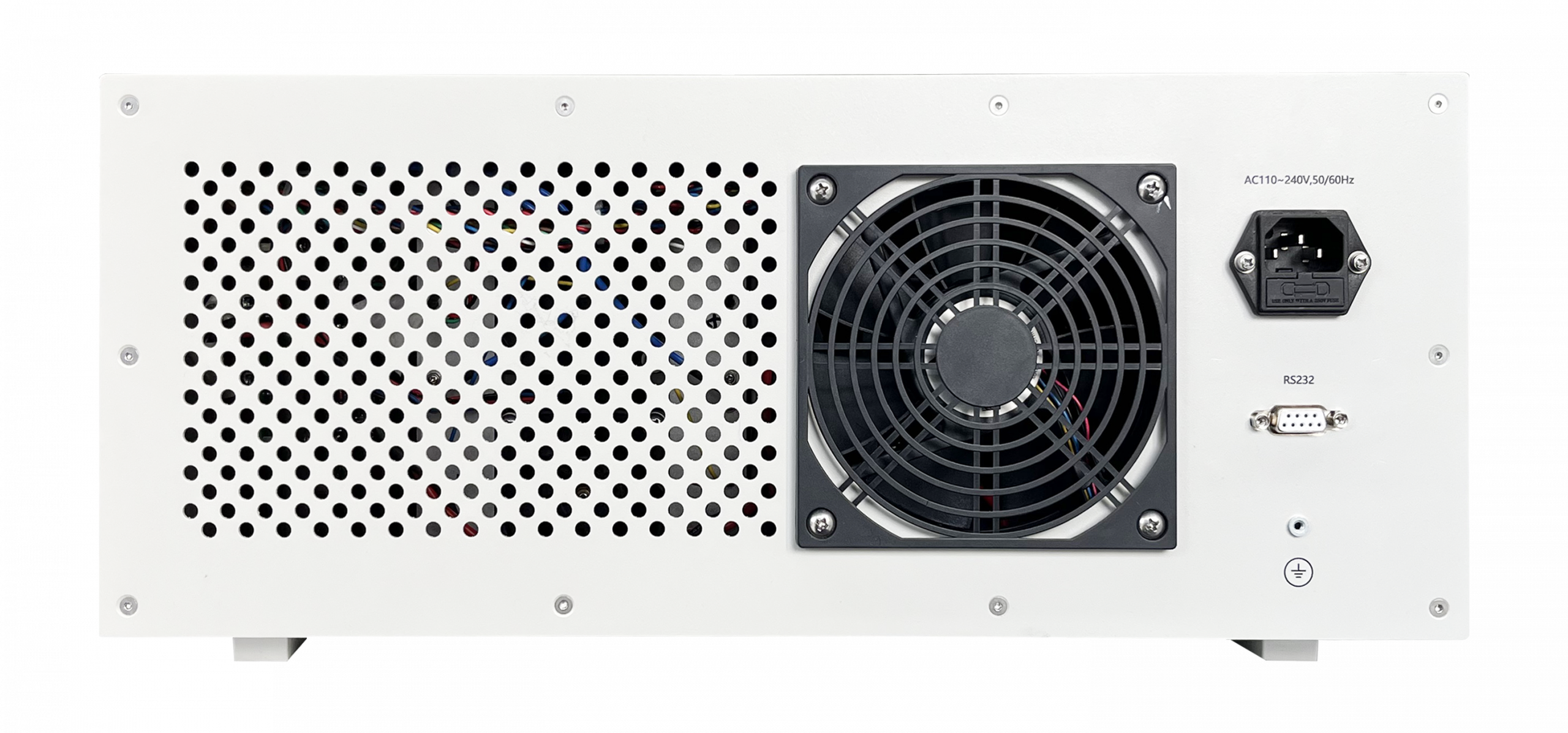

ATA-M2は1chのパワーアンプです。最大出力は175Vrms、200VAで、0～100％の抵抗性または非抵抗性負荷を駆動可能です。出力インピーダンスの整合には複数の設定が選択可能で、お客様は試験要件に応じて調整することができます。

入力

シングルエンド入力で、入力はBNC端子です。

出力

出力インピーダンス整合機能には複数の電圧レンジが用意されており、お客様は試験要件に応じて各レンジで電圧の割合（0～100％）を調整することで、出力を調整することができます。本装置には出力過熱・過負荷保護機能が搭載されており、液晶パネルに現在の保護状態が表示されます。故障の原因を特定・解消した後でなければ、出力を再開することはできません。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

モニタ端子

出力電流モニタ：100mV/A

出力電圧モニタ：10mV/V

モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

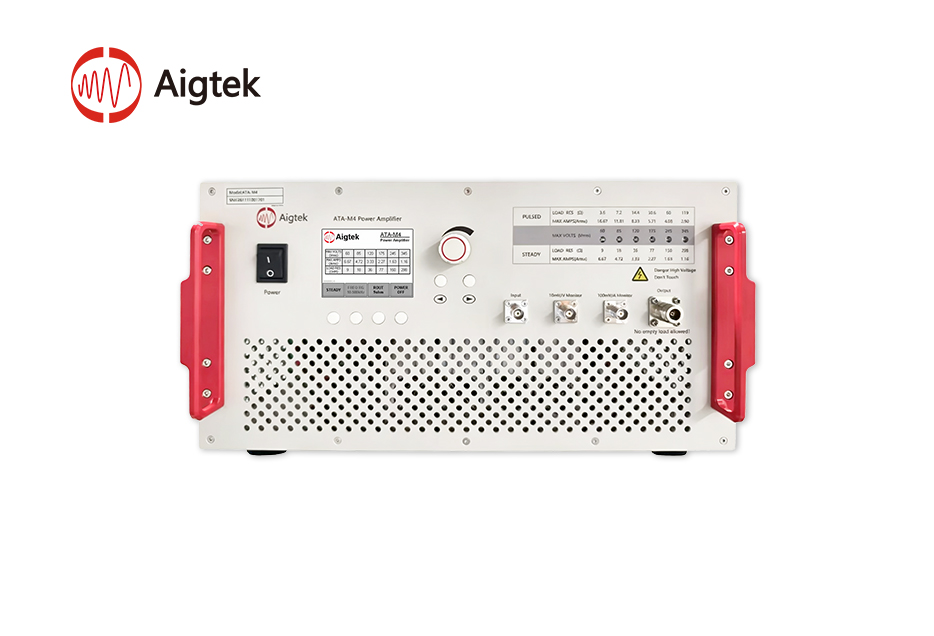

ATA-M4は1chのパワーアンプです。最大出力は345Vrms、400VAで、0～100％の抵抗性または非抵抗性負荷を駆動可能です。出力インピーダンスの整合には複数の設定が用意されており、お客様は試験要件に応じて調整することができます。

入力

シングルエンド入力で、入力はBNC端子です。

出力

出力インピーダンス整合機能には複数の電圧レンジが用意されており、お客様は試験要件に応じて各レンジで電圧の割合（0～100％）を調整することで、出力を調整することができます。本装置には出力過熱・過負荷保護機能が搭載されており、液晶パネルに現在の保護状態が表示されます。故障の原因を特定・解消した後でなければ、出力を再開することはできません。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

モニタ端子

出力電流モニタ：100mV/A

出力電圧モニタ：10mV/V

モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

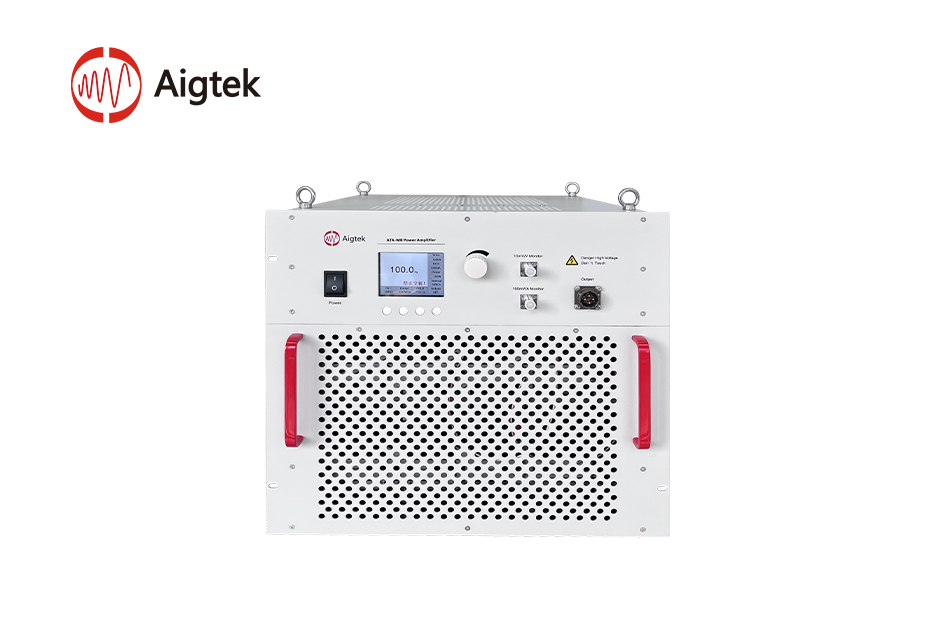

ATA-M8は1chのパワーアンプです。最大出力は690Vrms、800VAで、0～100％の抵抗性または非抵抗性負荷を駆動可能です。出力インピーダンスの整合には複数の設定が用意されており、お客様は試験要件に応じて調整することができます。

入力

シングルエンド入力で、入力はBNC端子です。

出力

出力インピーダンス整合機能には複数の電圧レンジが用意されており、お客様は試験要件に応じて各レンジで電圧の割合（0～100％）を調整することで、出力を調整することができます。本装置には出力過熱・過負荷保護機能が搭載されており、液晶パネルに現在の保護状態が表示されます。故障の原因を特定・解消した後でなければ、出力を再開することはできません。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

モニタ端子

出力電流モニタ：100mV/A

出力電圧モニタ：10mV/V

モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。
