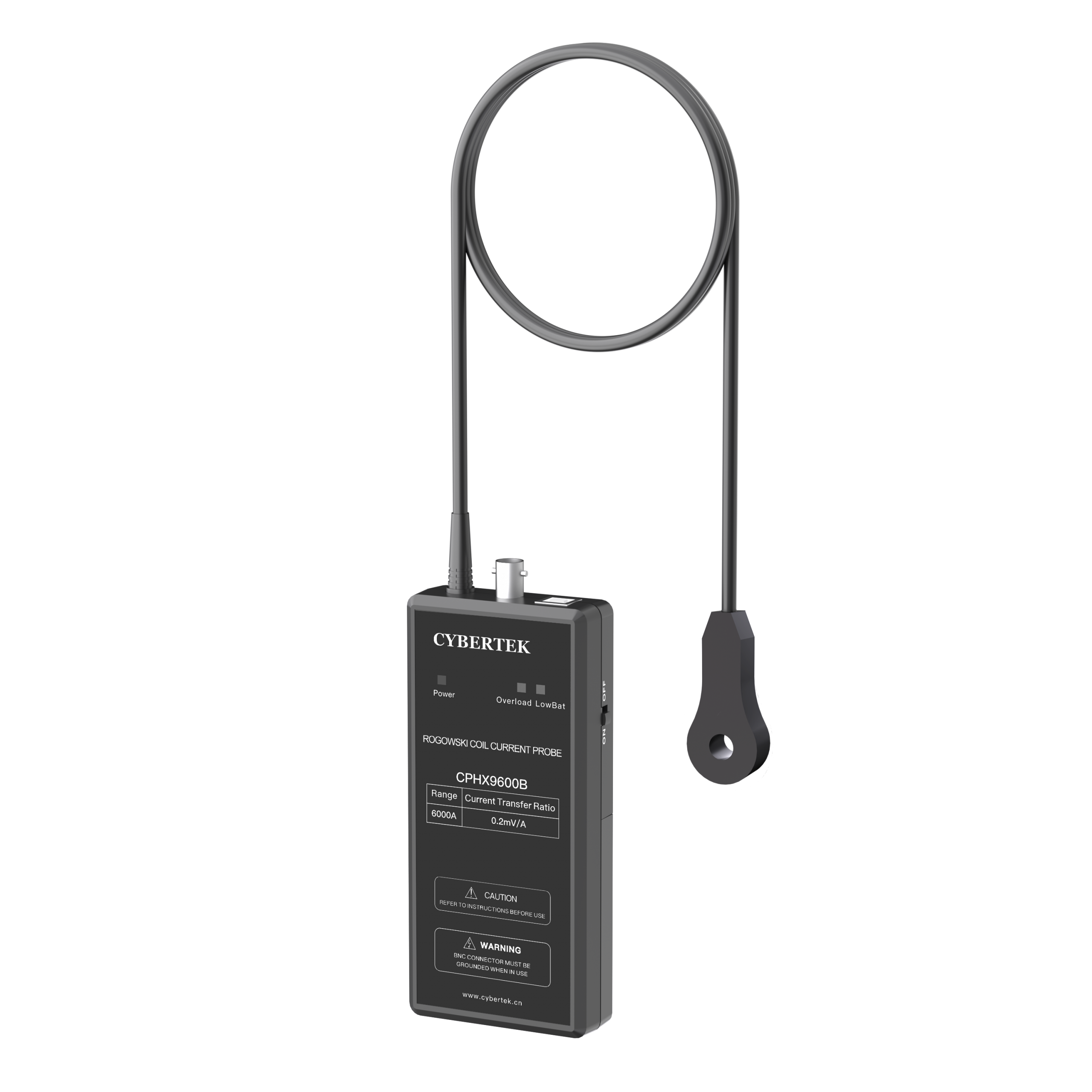

CPHX9000Bシリーズ 高周波ロゴスキー電流プローブ（220MHz）

・業界最高水準の帯域幅220MHz
・最大電流は6000Aに達する
・代表測定精度2%
・挿入インピーダンスと挿入損失がほぼゼロ
・SiC・GaN高速スイッチング素子の測定に適し、絶縁されていない高周波同軸シャントの代替として使用可能
・ループ内径6mm（外形寸法A 17.4mm／C 39mm／D 8.2mm）、ピークdi/dt 65～3280kA/µs
・USB通信機能を搭載し、スマートプローブコントローラOT7001と組み合わせ可能

プローブは通信機能を備えており、スマートプローブコントローラOT7001と組み合わせて使用することで、オシロスコープの設定（接続されたスマートプローブの製品型番、電圧・電流タイプ、減衰比、遅延などのパラメータ）をリアルタイムで制御できます。これにより、従来、サードパーティ製オシロスコーププローブを使用する際に必要だったプローブパラメータの手動設定という課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同等のユーザー体験を実現します。

標準のBNC出力インターフェースを備えており、オシロスコープ、データ集録器などへの接続が容易で、電流波形の観測が可能です。

プローブ接続ケーブルの長さは、お客様の要望に応じてカスタマイズでき、特殊な測定要件にも対応します。

プローブをオシロスコープやその他の測定機器に接続する際は、オシロスコープやその他の測定機器に基準グランドがあり、入力インピーダンスが50Ωに設定されている必要があります。プローブの感度に応じてオシロスコープの減衰比を設定します。例えば、CPHX9012Aの感度は10mV/Aのため、オシロスコープは100Xに設定します。CPHX9060Aの感度は2mV/Aのため、オシロスコープは500Xに設定します。

USB電源をプローブに接続すると、緑色の電源表示灯が点灯します。

被測定導線をプローブの検出コイルの中央に通します。

被測定回路に通電します。

測定後は、まず回路を切り離し、その後プローブループを取り外します。

プローブの電源を切り、プローブを保管します。

・IGBT、MOSFETの電流測定
・半導体スイッチの電流
・コンデンサ放電試験、リップル測定
・高調波、電力、電力品質の監視
