特長

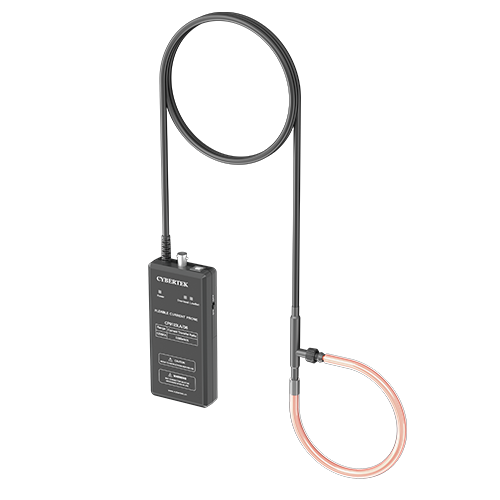

CPX9000LAシリーズ ロゴスキー電流プローブ（USB通信対応・周長600mm）
・帯域幅最大10MHz、代表精度1%
・測定可能な最大電流は3000kAに達する
・挿入インピーダンスと挿入損失がほぼゼロ
・フレキシブル電流コイルにより極小スペースでも挿入して使用可能
・コイル線径8mm（D6）、耐電圧10kVpk、コイル周長600mm
・大電流・大電力の測定に最適
・USB通信機能を搭載し、スマートプローブコントローラOT7001と組み合わせ可能
■概要
プローブは通信機能を備えており、スマートプローブコントローラOT7001と組み合わせて使用することで、オシロスコープの設定（接続されたスマートプローブの製品型番、電流、電圧タイプ、減衰比、遅延などのパラメータ）をリアルタイムで制御できます。これにより、従来、サードパーティ製オシロスコーププローブを使用する際に必要だったプローブパラメータの手動設定という課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同等のユーザー体験を実現します。
標準のBNC出力インターフェースを備えており、オシロスコープ、データ集録器、デジタル電圧計などへの接続が容易で、電流波形の観測が可能です。
音と光による過電流アラーム機能を備え、よりユーザーフレンドリーな設計となっています。
プローブのレンジ、プローブループ、および接続ケーブルの長さは、お客様の要望に応じてカスタマイズ可能で、特殊な測定環境の要件にも対応します。
■用途
・電流中の高調波成分の測定
・高周波正弦波電流波形の検出
・50/60Hzの微小電流の測定
・正弦波における微小な位相シフトの測定
・半導体スイッチの電流
・コンデンサ放電試験、リップル測定
・分散型電流監視
・高調波、電力、および電力品質の監視
・IGBT、MOSFETの電流測定
価格･仕様
| モデル | CPX9012LA | CPX9030LA | CPX9060LA | CPX9120LA | CPX9300LA | CPX9600LA | CPX9121LA |
|---|---|---|---|---|---|---|---|
| 価格（税込） | ¥176,000 | ||||||
| 立ち上がり時間 | ≦35ns | ||||||
| 保存温度 | -30℃～70℃ | ||||||
| 最大出力電圧 | ±6Vpk | ||||||
| 終端負荷要求 | ≥100kΩ | ||||||
| 保存湿度 | ≤90%RH | ||||||
| 感度(mV/A) | 50 | 20 | 10 | 5 | 2 | 1 | 0.5 |
| ピーク電流(kA) | 0.12 | 0.3 | 0.6 | 1.2 | 3.0 | 6.0 | 12 |
| ピークdi/dt(kA/µs) | 0.8 | 2.0 | 4.0 | 8.0 | 20 | 40 | |
| 最大ノイズ(mV Vpp) | 3 | 2.5 | 8 | 7 | 5 | 3.5 | |
| 減衰特性(%/ms) | 70 | 40 | 2 | 1.1 | |||
| 低域帯域幅-3dB(Hz) | 80 | 50 | 2.1 | 1.2 | |||
| 高域帯域幅（-3dB） | 10MHz | ||||||
| 代表精度(中心位置) | 1% | ||||||
| 絶縁電圧値 | 10kV | ||||||
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形アルカリ乾電池4本 | ||||||
| 積分器ボックス寸法 | 約150×70×26mm | ||||||
| プローブ重量 | 456.7g | ||||||
| ループ線径定義(Dn) | D6 | ||||||
| フレキシブルプローブ周長代表値(カスタマイズ可) | 600mm | ||||||
| フレキシブルプローブ直径代表値(カスタマイズ可) | 150mm | ||||||
| 検出コイル本体直径代表値 | 8mm | ||||||
| 検出コイル本体耐熱温度 | 100℃ | ||||||
| 検出コイル接続ケーブル長 | 4m（カスタマイズ可） | ||||||
| 使用温度 | |||||||
| コイル・ケーブル | -20℃～100℃ | ||||||
| 積分器ボックス | 0℃～45℃ | ||||||
| 使用湿度 | ≤85%RH | ||||||
| モデル | CPX9301LA | CPX9601LA | CPX9122LA | CPX9302LA | CPX9602LA | CPX9123LA | CPX9303LA |
|---|---|---|---|---|---|---|---|
| 価格（税込） | ¥176,000 | ||||||
| 立ち上がり時間 | ≦35ns | ||||||
| 保存温度 | -30℃～70℃ | ||||||
| 最大出力電圧 | ±6Vpk | ||||||
| 終端負荷要求 | ≥100kΩ | ||||||
| 保存湿度 | ≤90%RH | ||||||
| 感度(mV/A) | 0.2 | 0.1 | 0.05 | 0.02 | 0.01 | 0.005 | 0.002 |
| ピーク電流(kA) | 30 | 60 | 120 | 300 | 600 | 1200 | 3000 |
| ピークdi/dt(kA/µs) | 40 | ||||||
| 最大ノイズ(mV Vpp) | 3 | ||||||
| 減衰特性(%/ms) | 0.35 | ||||||
| 低域帯域幅-3dB(Hz) | 0.5 | ||||||
| 高域帯域幅（-3dB） | 10MHz | ||||||
| 代表精度(中心位置) | 1% | ||||||
| 絶縁電圧値 | 10kV | ||||||
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形アルカリ乾電池4本 | ||||||
| 積分器ボックス寸法 | 約150×70×26mm | ||||||
| プローブ重量 | 456.7g | ||||||
| ループ線径定義(Dn) | D6 | ||||||
| フレキシブルプローブ周長代表値(カスタマイズ可) | 600mm | ||||||
| フレキシブルプローブ直径代表値(カスタマイズ可) | 150mm | ||||||
| 検出コイル本体直径代表値 | 8mm | ||||||
| 検出コイル本体耐熱温度 | 100℃ | ||||||
| 検出コイル接続ケーブル長 | 4m（カスタマイズ可） | ||||||
| 使用温度 | |||||||
| コイル・ケーブル | -20℃～100℃ | ||||||
| 積分器ボックス | 0℃～45℃ | ||||||
| 使用湿度 | ≤85%RH | ||||||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電流プローブ本体 | 1個 |
| USB 5V/2A アダプター（CK-605） | 1個 |
| 単3形アルカリ乾電池 | 4本 |
| USB給電ケーブル（CK-315B） | 1個 |
| BNC出力ケーブル（CK-310） | 1本 |
| 取扱説明書 | 1冊 |
| 保証書 | 1枚 |
| 校正証明書 | 1枚 |
