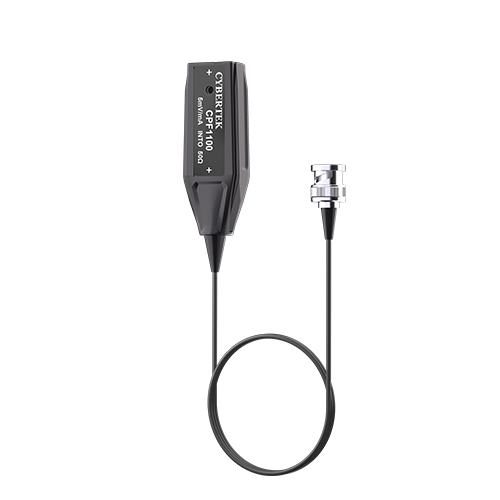

CPF1000シリーズ 高周波電流プローブ

・最高帯域幅1GHz（CPF1100）
・最高感度5mV/mA（CPF1100）
・最大測定可能ピーク値36A（CPF1020）
・極小の挿入インピーダンス
・極小の外形寸法
・最大連続測定可能電流2.5A（CPF1020）

CPF1020/CPF1100電流プローブは、トランス型の超広帯域交流パッシブ電流プローブです。

1）電流方向表示：被測定導線を電流方向表示の向きに従ってテストホールに通します。

2）テストホール：被測定導線を通す穴で、直径は約1.5mmです。

3）出力インターフェース：SMBインターフェース。標準付属のBNC出力変換ケーブルでオシロスコープに接続します。

プローブをオシロスコープに接続し、減衰比を正しく設定します。

プローブを被測定回路に接続します。回路の電源が切れた状態で操作してください。

被測定回路の電源を入れて動作させ、正しく測定します。

測定終了後、まず被測定回路の電源を切り、その後プローブを取り外します。
