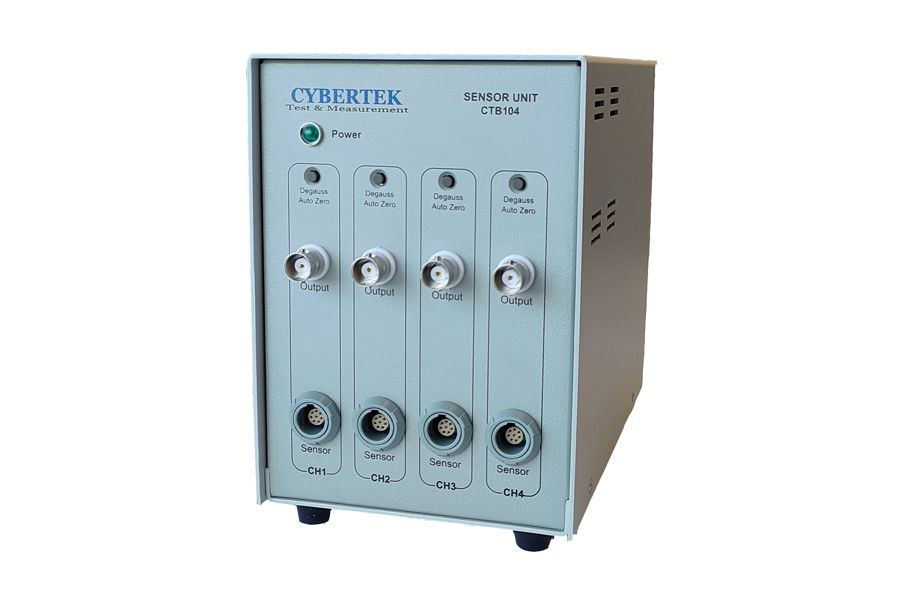

CTB104A 電流クランプ用電源 4ch（CTB2000A対応）

（4チャンネル）（CTB2000A対応）

CTB104/Aは、CTBシリーズ高精度電流センサ用に構成されたセンサユニットで、専用の8ピンコネクタで相互に接続します。CTB104/Aセンサユニットは同時に4台のCTBシリーズ製品を接続でき、消磁・ゼロ調整機能とセンサ信号出力コネクタを備えています。パネル上の消磁・ゼロ調整ボタンで、対応するチャンネルのセンサの消磁・ゼロ調整を行います。標準のBNC信号出力コネクタを備え、メーカーを問わずオシロスコープ、パワーアナライザなどの記録機器に接続できます。

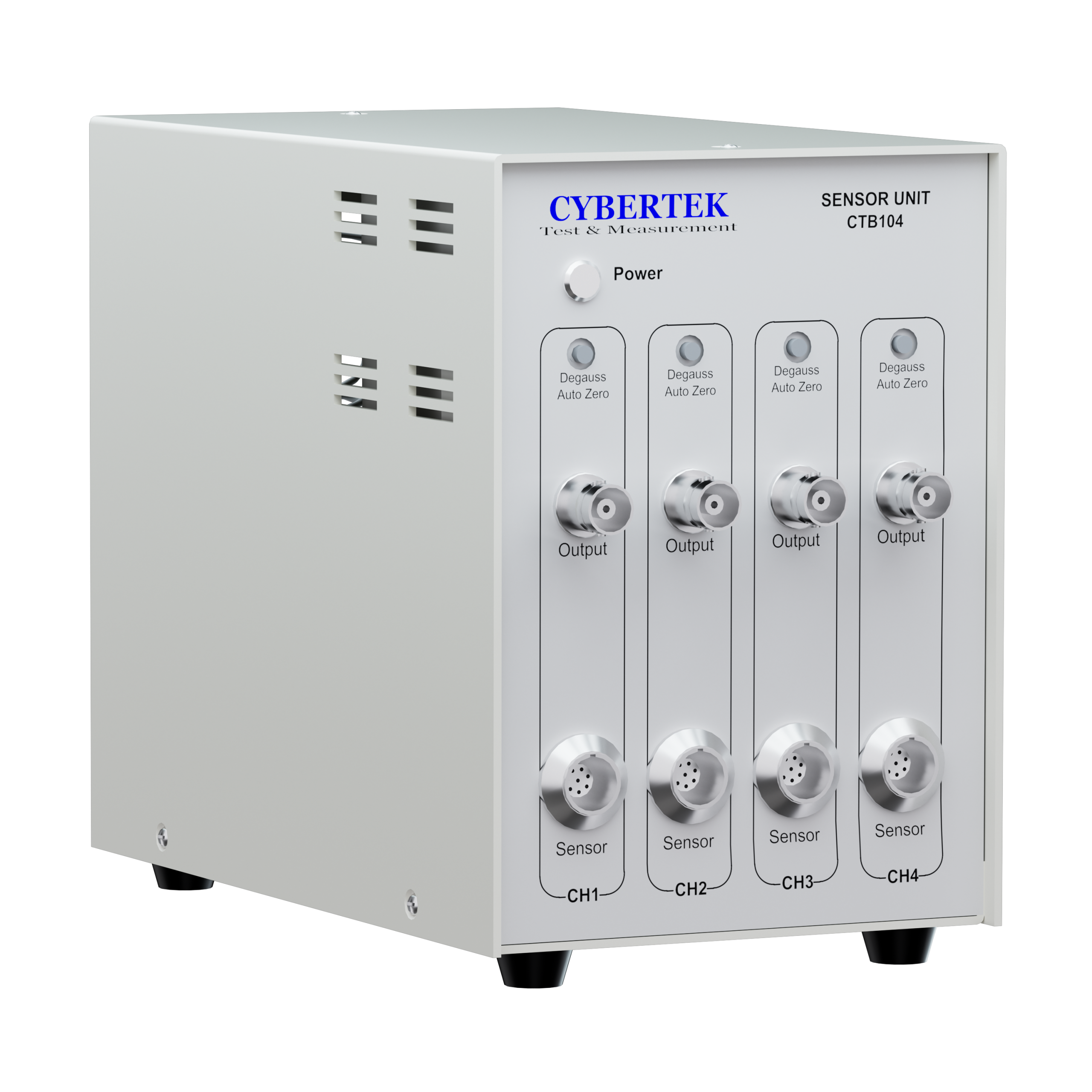

① 電源表示灯：緑色に点灯し、電源ONを示します。

② 消磁・ゼロ調整ボタン：対応するチャンネルの電流プローブのゼロ調整と消磁を行います。

③ 信号出力：対応するチャンネルの信号出力。標準のBNCコネクタで、パワーメータ、オシロスコープなどの記録機器に接続します。

④ センサコネクタ：CTBxxxAシリーズのセンサを接続し、センサとセンサユニットを接続します。

CTBxxxAシリーズ電流プローブをCTB104/Aセンサユニットに接続します。

センサユニットの出力コネクタを、BNCケーブルでオシロスコープやパワーアナライザなどの端末機器に接続します。

CTB104/Aセンサユニットの電源を入れます。

消磁・ゼロ調整を行います。プローブのボタンでも、センサユニットのボタンでも消磁・ゼロ調整ができます。

ロック用プッシュロッドでクランプのロックを解除します。

開閉ハンドルでクランプを開きます。

電流の向きに合わせて被測定導線を挟み（向きを逆に挟むと出力信号が反転します）、クランプを閉じます。

ロック用プッシュロッドでクランプを閉じます。

測定を開始します。

測定終了後、本機を導体から取り外します。

センサユニットの電源を切ります。
