特長

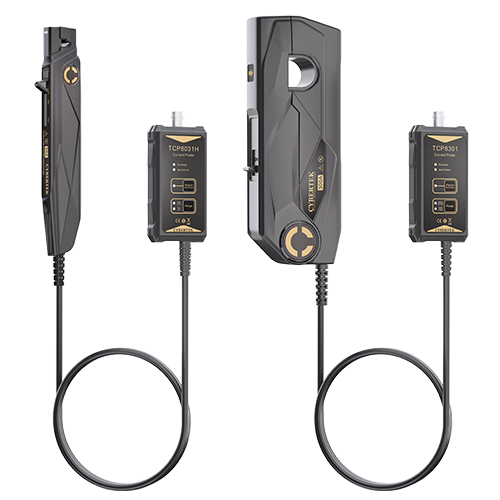

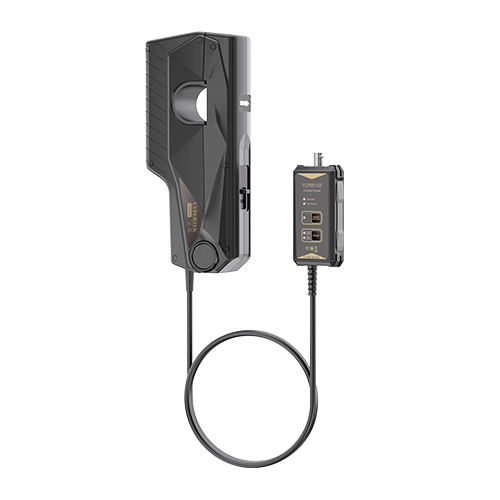

TCP8000シリーズ 高精度AC/DC電流プローブ
・高精度測定（0.5%）
・最高帯域幅120MHz
・高性能電流センサ技術、極めて低い波形歪み
・極めて高い耐電磁妨害性能
・極めて低いノイズフロア、極小の挿入インピーダンス
・USB通信機能を搭載し、スマートプローブコントローラOT7001と組み合わせ可能
・高精度測定（0.5%～1%）
・業界トップクラスの大電流500Arms、高帯域幅DC～4MHz
・業界トップクラスの高周波電流検出技術、極めて低い波形歪み
・業界トップクラスの耐電磁妨害性能
・業界トップクラスの極小挿入損失
・高精度・高安定性能、精度は最大1%
・業界トップクラスの大電流1000Arms、高帯域幅2MHz
・高精度測定（0.5%）
・最高帯域幅120MHz
・高性能電流センサ技術、極めて低い波形歪み
・極めて高い耐電磁妨害性能
・極めて低いノイズフロア、極小の挿入インピーダンス
・USB通信機能を搭載し、スマートプローブコントローラOT7001と組み合わせ可能
・高精度測定（0.5%～1%）
・最高帯域幅120MHz
・高性能電流センサ技術、極めて低い波形歪み
・極めて高い耐電磁妨害性能
・極めて低いノイズフロア、極小の挿入インピーダンス
・USB通信機能を搭載し、スマートプローブコントローラOT7001と組み合わせ可能
・業界トップクラスの大電流500Arms、高帯域幅DC～4MHz
・業界トップクラスの高周波電流検出技術、極めて低い波形歪み
・業界トップクラスの耐電磁妨害性能
・業界トップクラスの極小挿入損失
・高精度・高安定性能、精度は最大1%
・業界トップクラスの大電流1000Arms、高帯域幅2MHz
・業界トップクラスの高周波電流検出技術、極めて低い波形歪み
・業界トップクラスの耐電磁妨害性能
・業界トップクラスの極小挿入損失
・高精度・高安定性能、精度は最大1%
価格･仕様
| モデル | TCP8031C | TCP8031H | TCP8051 | TCP8071 | TCP8151 |
|---|---|---|---|---|---|
| 価格（税込） | ¥462,000 | ¥605,000 | ¥528,000 | ¥583,000 | ¥759,000 |
| 分解能 | |||||
| 10A | – | 2mA | – | ||
| 5A | 1mA | – | |||
| 7.5A | – | 1mA | – | ||
| 150A | – | 50mA | |||
| 30A | 10mA | – | 5mA | ||
| 50A | – | 10mA | – | ||
| 70A | – | 20mA | – | ||
| 立ち上がり時間 | ≤5ns | ≤2.92ns | ≤7ns | ≤11.6ns | ≤16ns |
| レンジ | |||||
| 10A | – | 2X | – | ||
| 5A | 1X | – | |||
| 7.5A | – | 1X | – | ||
| 150A | – | 100X | |||
| 30A | 10X | – | 10X | ||
| 50A | – | 10X | – | ||
| 70A | – | 20X | – | ||
| ピーク電流 | 50Apk | 75Apk | 100Apk | 300Apk | |
| クランプ直径 | 5mm | 20mm | |||
| 帯域幅（-3 dB） | DC～70MHz | DC～120MHz | DC～50MHz | DC～30MHz | DC～22MHz |
| 終端負荷要求 | ≥100kΩ | ||||
| ケーブル長 | 1m | 1.5m | |||
| 保存高度 | 12000m | ||||
| 過負荷 | |||||
| 10A | – | ≥10APk | – | ||
| 5A | ≥5APk | – | |||
| 7.5A | – | ≥7.5APk | – | ||
| 150A | – | ≥300APk | |||
| 30A | ≥50APk | – | ≥30APk | ||
| 50A | – | ≥75APk | – | ||
| 70A | – | ≥100APk | – | ||
| 最大アンペア秒積 | 50A·ms | 75A·ms | 100A·ms | 300A·ms | |
| 電源方式 | DC5V/2A（標準アダプタ） | ||||
| 連続電流最大値 | 30Arms | 50Arms | 70Arms | 150Arms | |
| 電流伝送比 | |||||
| 10A | – | 0.5V/A | – | ||
| 5A | 1V/A | – | |||
| 7.5A | – | 1V/A | – | ||
| 150A | – | 0.01V/A | |||
| 30A | 0.1V/A | – | 0.1V/A | ||
| 50A | – | 0.1V/A | – | ||
| 70A | – | 0.05V/A | – | ||
| 確度(DC、45～66Hz、最大連続電流) | |||||
| 10A | – | ±0.5%±2mA | – | ||
| 5A | ±0.5%±1mA | – | |||
| 7.5A | – | ±0.5%±1mA | – | ||
| 150A | – | ±0.5%±100mA | |||
| 30A | ±0.5%±10mA | – | ±0.5%±10mA | ||
| 50A | – | ±0.5%±10mA | – | ||
| 70A | – | ±0.5%±20mA | – | ||
| 最大絶縁電線電圧 | 300V CAT I | – | |||
| CAT II | – | 600V | |||
| CAT III | – | 300V | |||
| プローブ重量 | 255g | 555g | |||
| クランプ寸法（L×W×H） | 176×39.5×18mm | 174×67.5×30mm | |||
| 終端ユニット寸法（L×W×H） | 91.5×40×26.5mm | ||||
| 保存温湿度範囲 | -10～50℃、80%以下 | ||||
| 使用高度 | 2000m | ||||
| 使用温湿度範囲 | 0～40℃、80%以下 | ||||
| モデル | TCP8301 | TCP8501 | TCP8501D | TCP8102 |
|---|---|---|---|---|
| 価格（税込） | ¥1,056,000 | ¥935,000 | ¥1,342,000 | |
| 分解能 | ||||
| 75A | – | 5mA | 10mA | – |
| 1000A | – | 200mA | ||
| 150A | – | 20mA | ||
| 300A | 50mA | – | ||
| 500A | – | 50mA | 100mA | – |
| 50A | 5mA | – | ||
| 立ち上がり時間 | ≤50ns | ≤70ns | ≤88ns | ≤175ns |
| レンジ | ||||
| 75A | – | 10X | – | |
| 300A | 100X | – | ||
| 500A | – | 100X | – | |
| 50A | 10X | – | ||
| ピーク電流 | 500Apk | 750Apk | 1400Apk | |
| クランプ直径 | 20mm | 35mm | ||
| 帯域幅（-3 dB） | DC～8MHz | DC～5MHz | DC～4MHz | DC～2MHz |
| 終端負荷要求 | ≥100kΩ | |||
| ケーブル長 | 1.5m | – | ||
| 保存高度 | 12000m | – | ||
| 過負荷 | ||||
| 75A | – | ≥75APk | – | |
| 300A | ≥500APk | – | ||
| 500A | – | ≥750APk | – | |
| 50A | ≥50APk | – | ||
| 最大アンペア秒積 | 500A·ms | 750A·ms | – | |
| 電源方式 | DC5V/2A（標準アダプタ） | DC12V/1A（標準アダプタ） | ||
| 連続電流最大値 | 300Arms | 500Arms | 1000Arms | |
| 電流伝送比 | ||||
| 75A | – | 0.1V/A | 100mV/A（10X） | – |
| 1000A | – | 5mV/A（200X） | ||
| 150A | – | 50mV/A（20X） | ||
| 300A | 0.01V/A | – | ||
| 500A | – | 0.01V/A | 10mV/A（100X） | – |
| 50A | 0.1V/A | – | ||
| 確度(DC、45～66Hz、最大連続電流) | ||||
| 75A | – | ±1%±10mA | – | |
| 1000A | – | ±1%±200mA | ||
| 150A | – | ±1%±20mA | ||
| 300A | ±0.5%±100mA | – | ||
| 500A | – | ±1%±100mA | – | |
| 50A | ±0.5%±10mA | – | ||
| 最大絶縁電線電圧 | ||||
| CAT II | 600V | – | ||
| CAT III | 300V | – | ||
| 過電流警報値 | ||||
| 150A | – | ≥150Apk | ||
| 75A | – | ≥75Apk | – | |
| 1000A | – | ≥1500Apk | ||
| 500A | – | ≥750Apk | – | |
| プローブ重量 | 525g | – | ||
| クランプ寸法（L×W×H） | 174×67.5×30mm | – | ||
| 終端ユニット寸法（L×W×H） | 91.5×40×26.5mm | – | ||
| 保存温湿度範囲 | -10～50℃、80%以下 | – | ||
| 使用高度 | 2000m | – | ||
| 使用温湿度範囲 | 0～40℃、80%以下 | – | ||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電流プローブ本体 | 1個 |
| DC5V/2A アダプター（CK-605） | 1個（TCP8031C、TCP8031H、TCP8051、TCP8071、TCP8151、TCP8301、TCP8501） |
| BNC接続ケーブル（CK-310） | 1本 |
| USB給電ケーブル（CK-314B） | 1本（TCP8031C、TCP8031H、TCP8051、TCP8071、TCP8151、TCP8301、TCP8501） |
| 取扱説明書 | 1冊 |
| 保証書 | 1個 |
| 検査報告書 | 1部 |
| DC12V/1A アダプター（CK-612） | 1個（TCP8501D、TCP8102） |
