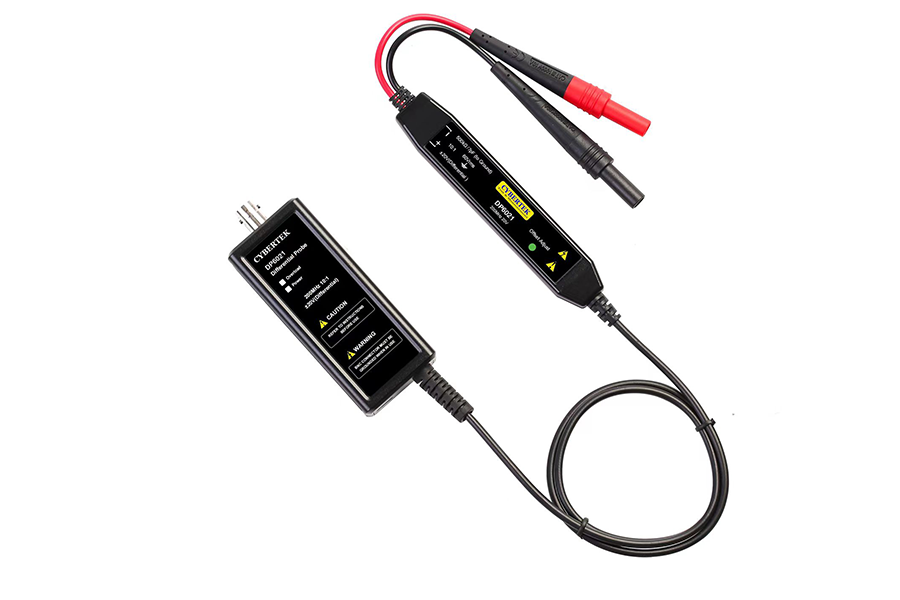

DP6021 低電圧差動プローブ 200MHz、±20V

・帯域幅200MHzの低電圧差動プローブ
・最大差動測定電圧±20V
・低歪み波形測定技術
・USB通信機能を搭載し、スマートプローブコントローラOT7001と組み合わせ可能

（20V/200MHz）10X固定

DP6021プローブは、フローティング測定機能を備えた高周波低電圧差動プローブです。測定電圧は±20V（DC+Pk）、帯域幅は最大200MHzで、10:1の減衰設定を備え、1MΩの入力インピーダンスと3.5pFの低入力容量により回路負荷を最小限に抑えます。過電圧警報機能を備え、50Ω BNC入力を持つあらゆるオシロスコープに対応し、オシロスコープまたはコンピュータのUSBポートから給電できます。さまざまな用途で広く使用されており、今日の高速電力測定、車載バス測定、デジタルシステム設計に優れた汎用差動信号測定を提供します。

① 入力ケーブル：長さ約15cm、プローブクリップを接続して電圧信号を測定します。

② オフセット調整：可変抵抗を調整して出力のオフセットを調整します。

③ 接続ケーブル：プローブ前部と後部の接続ケーブル、長さ70cm。

④ 電源ポート：標準USB Type-Cポートで、標準USBアダプタから給電します。オシロスコープから給電することもでき、便利です。

⑤ 過負荷警報表示灯：測定範囲を超えると過負荷表示灯が点灯し、ブザーが鳴ります。

⑥ 出力ポート：標準のBNC出力ポートを標準装備し、メーカーを問わずオシロスコープに接続できます。オシロスコープの入力インピーダンスは50Ωに設定するか、標準付属のスルー型50Ω負荷を接続してオシロスコープの入力インピーダンスを1MΩに設定してください。

注意：最大帯域幅を得ると同時に波形の振動を抑えるため、バナナジャックを必ず使用してください。バナナジャックはPCB基板にはんだ付けすることも、被測定MOSFETのピンにはんだ付けすることもできます。

測定前に被測定電圧の範囲を見積もってください。測定レンジを超える電圧はプローブや製品を損傷するおそれがあります。

入力ケーブルと出力ケーブルをプローブに接続し、プローブをオシロスコープなどの測定器に接続します。

電源アダプタを電圧プローブに接続すると、緑色の電源表示灯が点灯します。被測定電圧がレンジを超えると、過負荷表示灯が点灯し、警報音が鳴ります。

オシロスコープなどの測定器の減衰比を10:1、入力インピーダンスを50Ωに設定します（プローブ出力ポートにスルー型50Ω負荷を接続する場合は、入力インピーダンスを1MΩに設定）。被測定電圧に応じてオシロスコープの感度を調整します。

必要に応じてプローブクリップを接続し、被測定対象に接続して測定を開始します。測定中は、プローブへの干渉を減らすため、プローブ本体をできるだけ高電圧パルス回路から離してください。

測定終了後、被測定回路の電源を切り、次にプローブの電源を切って2つの入力を測定点から外し、BNCコネクタをオシロスコープから抜きます。

・フローティング差動信号測定
・高速電力測定
・デジタル差動バス
・車載シリアルバス（CAN、LIN、FlexRay）
