ATA-7000シリーズ 高電圧アンプ（最大20kVp-p）

・最大出力電圧40kVpp
・電圧モニタ
・4象限出力
・マスター・スレーブ機能



ATA-7000シリーズは、交流・直流信号を増幅する高電圧アンプです。シングルエンド出力で40kVp-p（±20kVp）の高電圧に対応し、高電圧負荷を駆動できます。電圧ゲインはデジタル制御で調整可能で、よく使う設定をワンタッチで保存できるため、簡単で分かりやすい操作が可能です。

ATA-7000シリーズ高電圧アンプの応用シーン：誘電エラストマー試験、EHD（エレクトロハイドロダイナミック）プリンティング、強誘電体試験、プラズマ試験、3Dプリンティング、材料分極、エレクトロスピニング、マイクロ流体。

その他の用途：ソフトロボティクス、電気活性ポリマー、圧電駆動・制御、レーザー変調、半導体研究、静電偏向、電気粘性流体、交流／直流バイアス、粒子加速器、質量分析計、材料評価、DBDプラズマアクチュエータ、大気圧プラズマ、コロナ放電、絶縁破壊試験、イオンビーム偏向、電子ビーム偏向、電気泳動、誘電泳動、イオンエンジン、静電アクチュエータ、静電スプレー、静電塗装、太陽電池（光電池）試験、電気光学変調、電子写真、コロナ発生器、静電チャック、荷電粒子ビームの静電偏向など。



ATA-7000シリーズは交流・直流信号を増幅する高電圧アンプで、交流時の最大出力電圧は40kVppに達し、各種高電圧負荷を用いる用途に適しています。

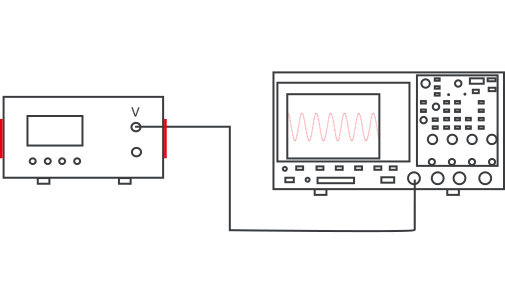

ATA-7000シリーズ全機種に電圧モニタ端子を装備しており、オシロスコープを直接接続して現在の出力電圧をモニタできるため、実験の効率が向上します。



容量性または誘導性の負荷に交流電圧を印加すると、負荷側から電流が逆流し始め、一般的な電源やアンプでは駆動できなくなります。ATA-7000シリーズは4象限出力に対応しており、電流を出力するだけでなく吸収することもできるため、各種負荷を駆動できます。



ATA-7000シリーズ全機種にマスター・スレーブ機能を搭載しています。実験でさらに多くのチャンネルを同期出力する必要がある場合は、この機能を利用できます。複数台を連結し、マスター機のパラメータを設定するだけで、連結されたスレーブ機も同期して変化します。



・誘電体材料試験
誘電体材料は中国国内では新素材として、駆動技術がまだ十分に成熟していないため高い駆動電圧が必要になりますが、駆動周波数は50Hz以下であることが多い用途です。ATA-7000シリーズ高電圧アンプは最大出力電圧2kVpp～40kVppに対応しており、この用途に高い電圧を提供します。



ATA-7010は、交流・直流信号を増幅するのに最適な高電圧アンプです。シングルエンド出力で2kVp-p（±1kVp）の高電圧を供給し、高電圧負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使用する設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。

入力

入力はBNC端子です。

出力

出力インターフェースはSHV RFコネクタで、最大出力電圧は2kVp-p（±1kVp）、最大出力電流は40mApです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-7010高電圧アンプは、電圧ゲインを0～1000倍の範囲でデジタル制御により調整可能であり、液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

1/1000モニタ：出力電圧の1/1000の電圧を出力します。BNC端子のため、オシロスコープに直接接続して出力電圧をリアルタイムにモニタできます。

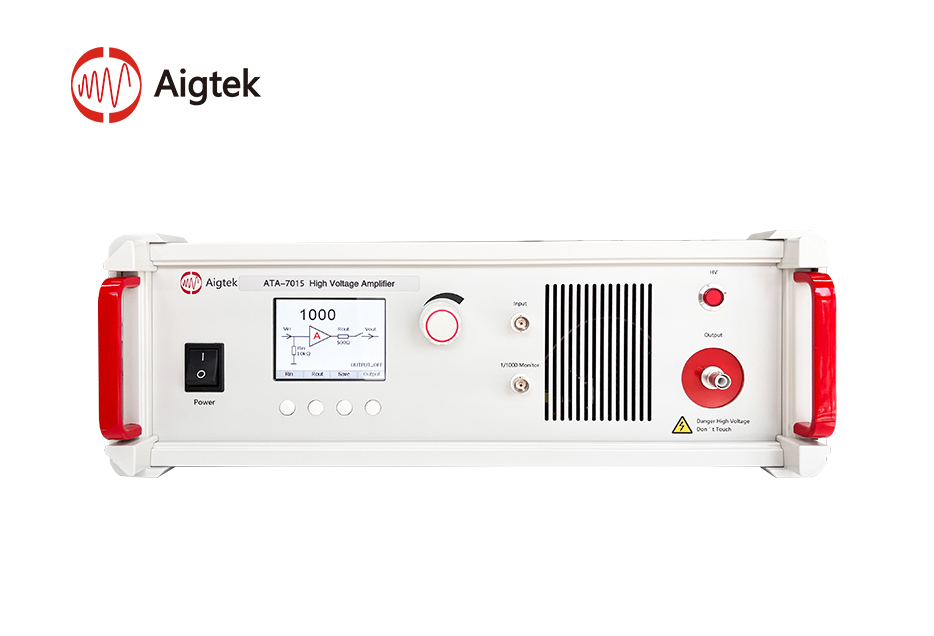

ATA-7015は、交流・直流信号を増幅するのに最適な高電圧アンプです。シングルエンド出力で3kVp-p（±1.5kVp）の高電圧を供給し、高電圧負荷を駆動することができます。電圧ゲインはデジタル制御により調整可能で、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。

入力

入力はBNC端子です。

出力

出力インターフェースはSHV RFコネクタで、最大出力電圧は3kVp-p（±1.5kVp）、最大出力電流は40mApです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-7015高電圧アンプは、電圧ゲインを0～1000倍の範囲でデジタル制御により調整可能であり、液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

1/1000モニタ：このポートの電圧は出力ポートの1/1000であり、モニタ端子はBNCコネクタを採用しており、オシロスコープに直接接続して出力電圧をリアルタイムでモニタすることができます。

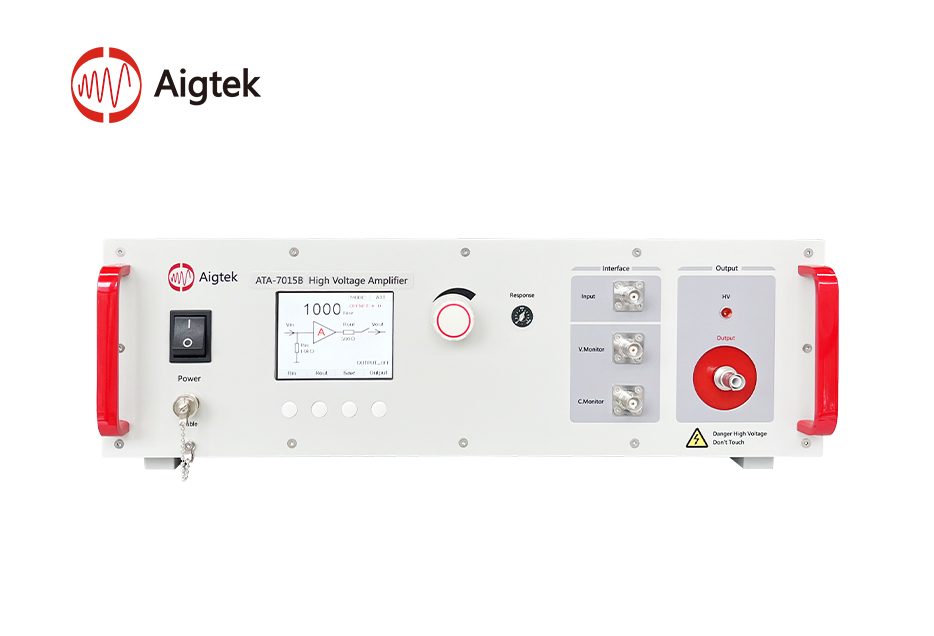

ATA-7015Bは、交流・直流信号を増幅するのに最適な高電圧アンプです。シングルエンド出力で3kVp-p（±1.5kVp）の高電圧を供給し、高電圧負荷を駆動することができます。電圧ゲインはデジタル制御により調整可能で、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。

入力

入力はBNC端子です。

出力

出力インターフェースはSHV RFコネクタで、最大出力電圧は3kVp-p（±1.5kVp）、最大出力電流は40mApです。

電圧ゲイン

電圧ゲインは0～1000（1ステップ／10ステップ）の範囲でデジタル制御により調整可能であり、液晶パネルに表示されるゲイン値と合わせて、必要な電圧値に素早く調整することができます。

モニタ端子

1000V/V モニタ：このポートは電圧モニタ用であり、オシロスコープを接続して出力電圧をリアルタイムでモニタすることができます。

100V/A モニタ：このポートは電流モニタ用であり、オシロスコープを接続して出力電流をリアルタイムでモニタすることができます。



ATA-7020は、交流・直流信号を増幅するのに最適な高電圧アンプです。シングルエンド出力で4kVp-p（±2kVp）の高電圧を出力し、高電圧負荷を駆動できます。電圧ゲインはデジタル制御で調整可能であり、よく使用する設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。

入力

入力はBNC端子です。

出力

出力インターフェースはSHV RFコネクタで、最大出力電圧は4kVp-p（±2kVp）、最大出力電流は30mApです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-7020高電圧アンプは、電圧ゲインを0～1000倍の範囲でデジタル制御により調整可能であり、液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

1/1000モニタ：出力電圧の1/1000の電圧を出力します。BNC端子のため、オシロスコープに直接接続して出力電圧をリアルタイムにモニタできます。

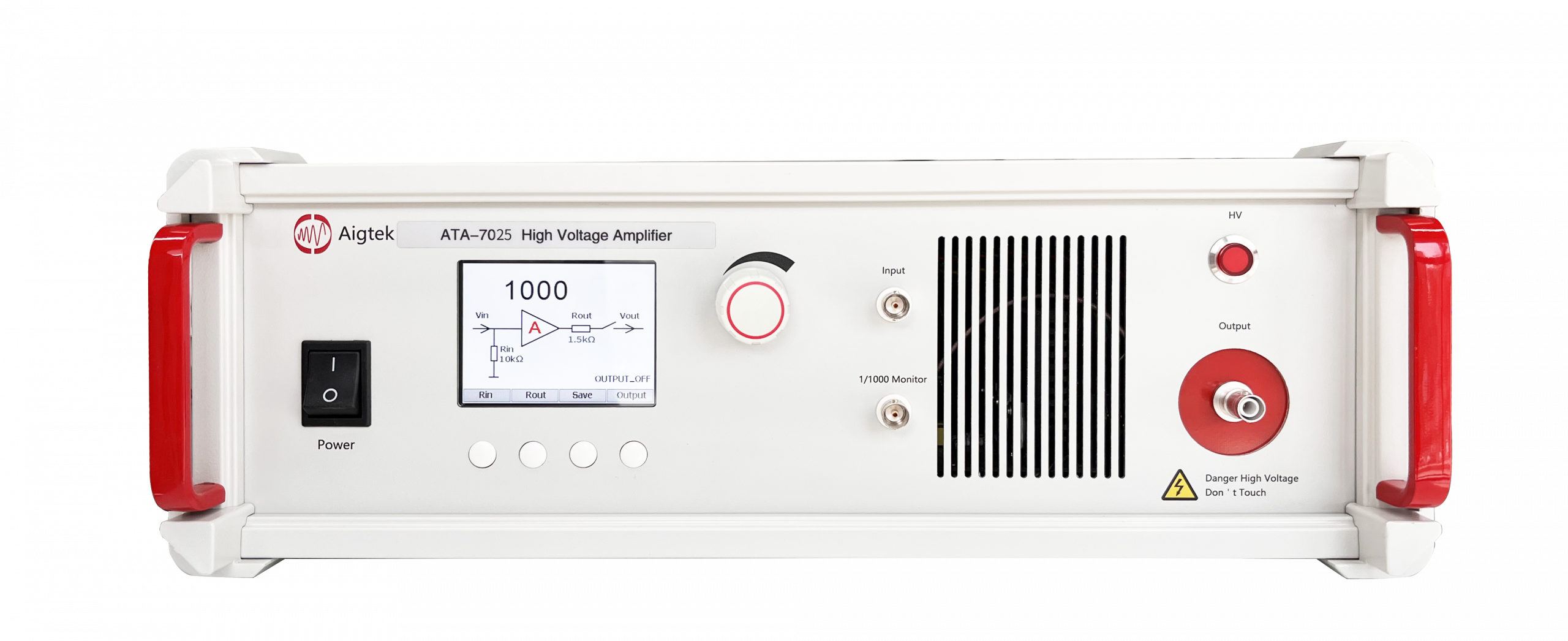

ATA-7025は、交流および直流信号を増幅するのに最適な高電圧アンプです。シングルエンド出力で5kVp-p（±2.5kVp）の高電圧を供給し、高電圧負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。

入力

入力はBNC端子です。

出力

出力インターフェースはSHV RFコネクタで、最大出力電圧は5kVp-p（±2.5kVp）、最大出力電流は30mApです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-7025高電圧アンプは、電圧ゲインを0～1000倍の範囲でデジタル制御により調整可能であり、液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

1/1000モニタ：このポートの電圧は出力ポートの1/1000であり、モニタ端子はBNCコネクタを採用しており、オシロスコープに直接接続して出力電圧をリアルタイムでモニタすることができます。



ATA-7030は、交流・直流信号を増幅するのに最適な高電圧アンプです。シングルエンド出力で6kVp-p（±3kVp）の高電圧を出力し、高電圧負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能で、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。

入力

入力はBNC端子です。

出力

出力インターフェースはSHV RFコネクタで、最大出力電圧は6kVp-p（±3kVp）、最大出力電流は30mApです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-7030高電圧アンプは、電圧ゲインを0～1000倍の範囲でデジタル制御により調整可能であり、液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値へ迅速に調整することができます。

モニタ端子

1/1000モニタ：このポートの電圧は出力ポートの1/1000であり、モニタ端子はBNCコネクタを採用しており、オシロスコープに直接接続して出力電圧をリアルタイムでモニタすることができます。



ATA-7050は、交流・直流信号を増幅するのに最適な高電圧アンプです。シングルエンド出力で10kVp-p（±5kVp）の高電圧を出力し、高電圧負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。

入力

入力はBNC端子です。

出力

出力は高電圧コネクタで、最大出力電圧は10kVp-p（±5kVp）、最大出力電流は20mApです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-7050高電圧アンプは、電圧ゲインを0～2000倍の範囲でデジタル制御により調整可能であり、液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

1/1000モニタ：このポートの電圧は出力ポートの1/1000であり、モニタ端子はBNCコネクタを採用しており、オシロスコープに直接接続して出力電圧をリアルタイムでモニタすることができます。



ATA-7050Bは、交流および直流信号を増幅するのに最適な高電圧アンプです。4象限出力を備え、最大電圧は10kVp-p（±5kVp）で、容量性および誘導性負荷を駆動するために、正負の電圧および正負の電流を安定して供給することができます。

電圧ゲイン

電圧ゲインは、1ステップ/10ステップでデジタル制御により調整可能です。よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。液晶パネルに表示されるゲイン値と組み合わせることで、必要な電圧値に素早く調整することができます。

制御

高電圧出力制御は独立した出力スイッチであり、BNCイネーブル端子と連動して使用されます。BNCにショートキャップが接続されている場合、機器は出力オン状態となります。BNCからショートキャップを取り外すと、機器は出力オフ状態となり、同時に制御パネルに「UNABLE OUTPUT_OFF」と表示されます。

応答調整（Response）

動的な調整を行い、1回転の目盛付き回転パネルポテンショメータを使用して、各種負荷パラメータの交流応答を最適化します。

出力保護

単回保護出力モードでは、負荷の絶縁破壊で出力が短絡した場合でも、本装置は出力を遮断するため、容量性負荷や電流変動の激しい用途に非常に適しています。

応用分野

材料の分極／誘電エラストマー／プラズマ／静電偏向／EHD（エレクトロハイドロダイナミック）プリンティング／高電圧ケーブル試験／電子写真／レーザー変調。



ATA-7100は、交流・直流信号を増幅するのに最適な高電圧アンプです。シングルエンド出力で20kVp-p（±10kVp）の高電圧を供給し、高電圧負荷を駆動することができます。電圧ゲインはデジタル制御で調整可能であり、よく使用する設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。広範囲の電源電圧に対応しており、世界中のさまざまな地域の電源規格要件に適合します。

入力

入力はBNC端子です。

出力

出力は十字型高電圧コネクタで、最大出力電圧は20kVp-p（±10kVp）、最大出力電流は2mApです。

電圧ゲイン

ATA-7100高電圧アンプの電圧ゲインは、1ステップ/10ステップ単位でデジタル制御により調整可能です。液晶パネルに表示されるゲイン値と組み合わせることで、必要な電圧値に素早く調整することができます。

モニタ端子

2000V/V モニタ：このポートは電圧モニタ用であり、オシロスコープを接続して出力電圧をリアルタイムでモニタすることができます。

1000V/A モニタ：このポートは電流モニタ用であり、オシロスコープを接続して出力電流をリアルタイムでモニタすることができます。
