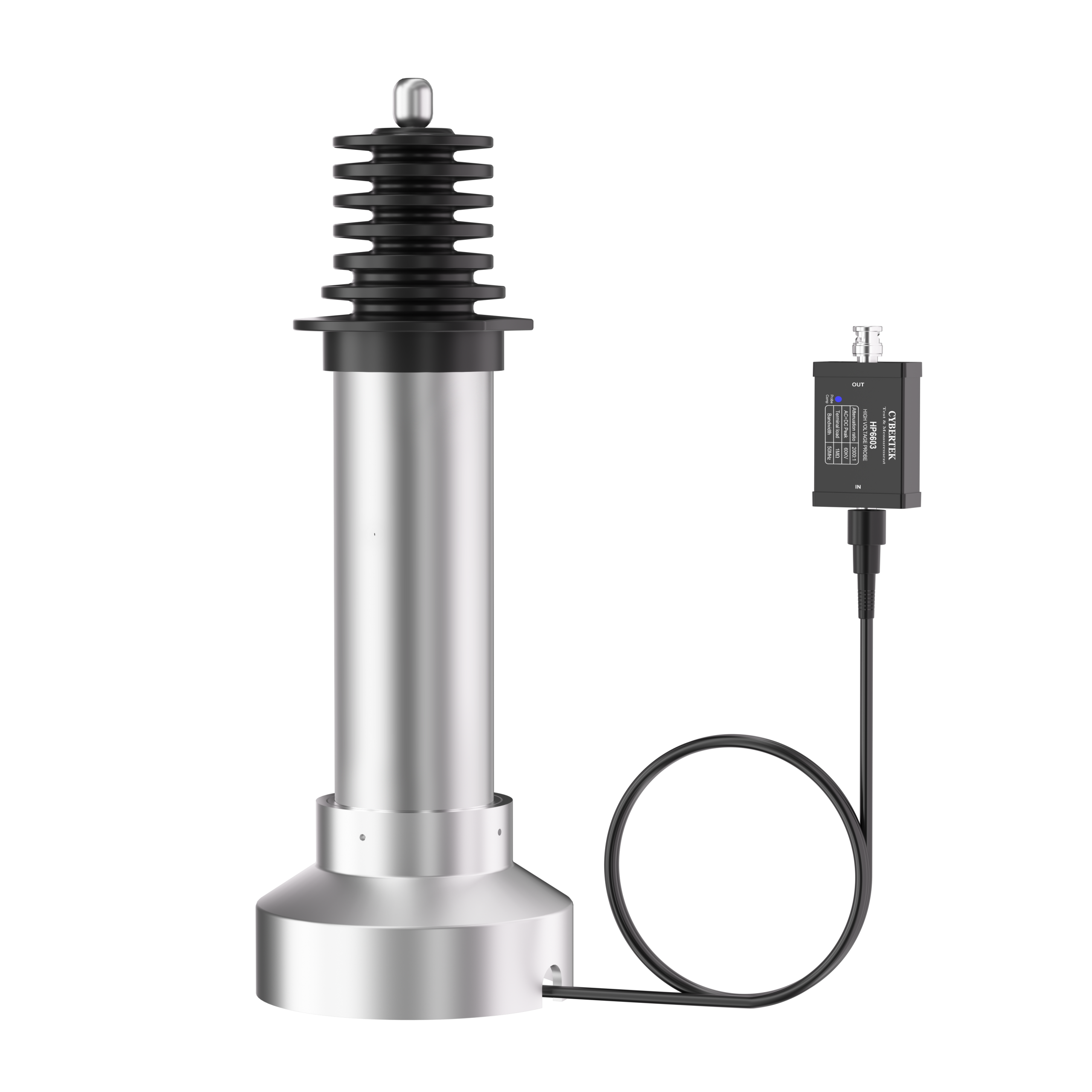

HP6603 高電圧プローブ 50MHz、60kV

・最大測定可能な単発パルス電圧は80kVに達する
・最大測定可能な直流電圧は60kVに達する
・帯域幅50MHz
・減衰比2000:1
・BNC信号出力インターフェース

（60kV/50MHz）2000X

高電圧試験装置の電源を入れる前に、身体のあらゆる部位が測定器、接続ケーブルおよび関連装置から完全に隔離されていることを必ず確認し、いかなる形の直接的・間接的な接触も避けてください。

高電圧パッシブ電圧プローブによる測定作業中は、測定機器と接地端子を結ぶ接地線を無断で取り外すことを固く禁じます。この接地接続は任意の補助的な設定ではなく、高電圧パッシブ電圧プローブを安全に運用するための中核となる要素です。

高電圧測定作業を行う際、接地回路の完全性は操作の安全と機器の保護に直接関わります。このとき接地接続が断たれると、二つの重大な結果を招くおそれがあります。一つは、操作者が感電の危険にさらされ、人身傷害につながりやすいことです。もう一つは、接続されているオシロスコープ、高電圧パッシブ電圧プローブなどの精密機器も、高電圧の衝撃により永久的な損傷を受けるおそれがあることです。

接地作業の重要性を必ず認識してください。これは安全事故を防ぎ、機器を良好な状態に保つための重要な措置です。

HP6603は高電圧パッシブ電圧プローブです。減衰比2000倍を備え、最大80kVのパルス信号、60kVの直流（DC）信号を測定でき、帯域幅は最大50MHzに達し、大部分の高電圧測定のニーズに対応できます。本プローブは、入力インピーダンス1MΩに20pFの容量が並列する測定器と組み合わせて使用するよう設計・校正されており、マルチメータや終端インピーダンス50Ωのオシロスコープには使用できません。また、本プローブは10～30pFの入力容量を持つ測定器を補償できます。

①銅ナット：高電圧パッシブ電圧プローブ本体の先端として、被測定物の高電圧側の測定信号に直接接触できます。

②接地側ワニ口クリップケーブル（CK-265）：ワニ口クリップのカバーは黒色で、被測定物のグランドに接続します。

③高電圧パッシブ電圧プローブ本体：表面の金属は大地に接続されています。2本のテストリードを引き出し、被測定物に接続します。

④高電圧側ワニ口クリップケーブル（CK-265）：ワニ口クリップのカバーは赤色で、被測定物の測定対象となる高電圧信号に接続します。使用時は、高電圧パッシブ電圧プローブ本体の銅ナットでワニ口クリップケーブル末端の銅製圧着端子を締め付けます。

⑤補償ボックス出力端：オシロスコープまたは終端インピーダンス1MΩのその他の機器に接続します。

⑥補償ボックス：BNCメスは高電圧パッシブ電圧プローブ本体のBNCポートとの接続に、BNCオスはオシロスコープへの直接接続に使用します。

⑦Probe Comp校正穴：無誘導マイナスドライバーで調整し、10pF～30pFの入力容量を持つオシロスコープまたはその他の機器を補償します。出荷時に校正済みですので、安心してご使用ください。

⑧BNCケーブル（CK-330A）：補償ボックスと高電圧パッシブ電圧プローブ本体を接続します。一般的なBNC同軸ケーブルは使用できません。使用すると出力信号の波形が大きくひずみます。

⑨BNC信号出力インターフェース：補償ボックスに接続します。オシロスコープに直接接続しないでください。

⑩接地ポスト：接地端子を大地に接続します

⑪ベース：高電圧パッシブ電圧プローブ本体と組み合わせて使用します。底部にアーチ形の穴があり、BNCケーブルと接地線を引き出すために使用します。

注：補償ボックスと高電圧パッシブ電圧プローブ本体には一対一で対応する番号が付いており、相互に混用することはできません。

プローブをオシロスコープに接続し、20kHzの方形波を印加します。波形を表示させ、補償ボックスのProbe Comp校正穴にあるトリマを、上部が平坦な方形波が表示されるまで調整します。

測定前に電圧振幅を見積もってください。定格を超えると、人身傷害やプローブの損傷を招きやすくなります。

プローブの減衰比に合わせてオシロスコープまたはその他の測定器の減衰比を設定し、被測定電圧の大きさに応じてオシロスコープの垂直レンジを調整します。BNCケーブルで対応するチャンネルの出力インターフェースを接続し、オシロスコープ、パワーアナライザなどの終端機器に接続します。

補償ボックスをオシロスコープ側に接続します。オシロスコープを必ず接地し、フローティング測定はしないでください。

BNCケーブル（CK-330A）で補償ボックスと高電圧パッシブ電圧プローブを接続します。一般的なBNC同軸ケーブルは絶対に使用しないでください。使用すると測定データに大きな誤差が生じます。

可能な場合は、接地線で高電圧パッシブ電圧プローブ本体底部のバナナプラグを大地に接続します。

まず高電圧パッシブ電圧プローブ本体の金属表面に接続されたワニ口クリップを被測定物のグランドに接続し、次に高電圧パッシブ電圧プローブ本体先端の金属キャップを被測定物の高電圧信号側に接続します。必要に応じて、赤色のワニ口クリップをプローブ先端に置き、金属キャップで締め付けます。

準備が整ったら被測定物に通電し、測定を開始します。

同様に、高電圧パッシブ電圧プローブを被測定物から取り外す際は、電源が切れた状態であることを確認してください。
