特長
ATA-Lシリーズ 水中音響パワーアンプ
・デジタル制御ゲイン調整
・出力インピーダンス多段調整
・4象限出力
・電圧モニタ・電流モニタ
ATA-Lシリーズは、広帯域で大電力出力が可能な1chアンプです。最大出力電圧1200Vrms、電力6500VAに対応し、0～100％の抵抗性・非抵抗性負荷を駆動できます。お客様は試験要件に応じて柔軟に調整できます。
ATA-Lシリーズ水中音響パワーアンプの応用シーン：水中通信、石油探査、水中音響トランスデューサ駆動、トランスのエージング試験、磁心損失試験、水中測距、超音波による魚類忌避。
水中音響パワーアンプの使用や機種選定などについてご不明な点がございましたら、お気軽にお問い合わせください。
-

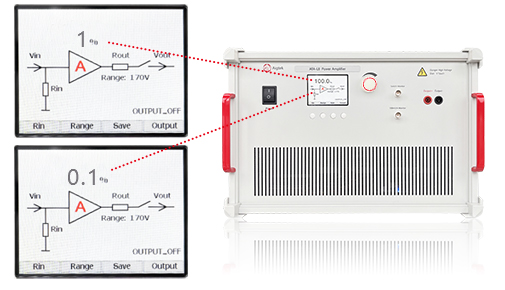

ATA-Lシリーズは従来の固定ゲイン倍率という制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。倍率をX1%、X0.1%のステップで直接調整でき、電圧の微調整が必要な各種研究実験に適しています。
ATA-Lシリーズには8段階の電圧出力レンジを装備しており、レンジごとに出力インピーダンスが異なるため、さまざまな負荷に適合できます。
容量性または誘導性の負荷に交流電圧を印加すると、負荷特性により電流と電圧信号の位相にずれが生じ、負荷側から電流が逆流することがあります。一般的な電源やアンプではこの場合駆動できなくなりますが、ATA-Lシリーズは4象限出力に対応しており、電流を出力するだけでなく吸収することもできるため、各種負荷を駆動できます。
-
ATA-Lシリーズ全機種に電圧・電流モニタ端子を装備しており、オシロスコープを直接接続して出力電圧・電流をモニタできるため、研究実験や水中音響試験の効率が向上します。
・水中通信
水中音響トランスデューサは、電気信号を水中音響信号に、または水中音響信号を電気信号に変換する素子で、ソナーにおいては無線機器のアンテナに相当する役割を担い、駆動には高電圧・大電力が必要です。ATA-Lシリーズ水中音響パワーアンプは最大出力電圧1200Vrms、電力6500VAに対応しており、水中音響トランスデューサの駆動に特化した機器です。
ATA-L2は、1chのパワーアンプです。最大出力電圧424Vrms、出力200VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。
出力
出力インピーダンス整合は複数の電圧レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。出力過熱・過負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：10mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

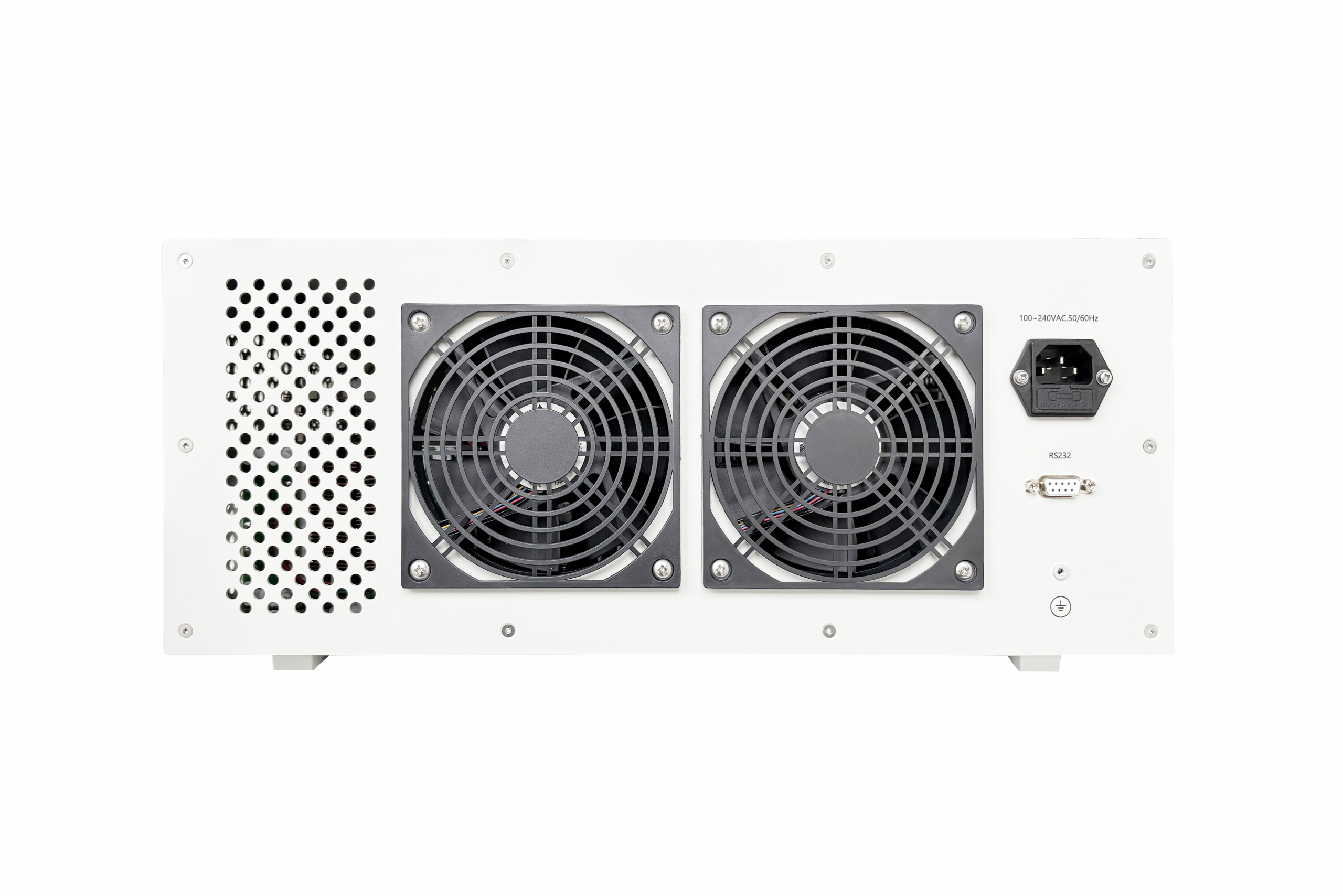

ATA-L2Bは、1chのパワーアンプです。最大出力電圧300Vrms、連続出力260VA、パルス出力650VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。入力信号の実効値は最大1Vrmsです。
出力
出力インピーダンス整合は複数の電圧レンジ・周波数レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。過熱・過電圧・過電流・短絡・無負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：10mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

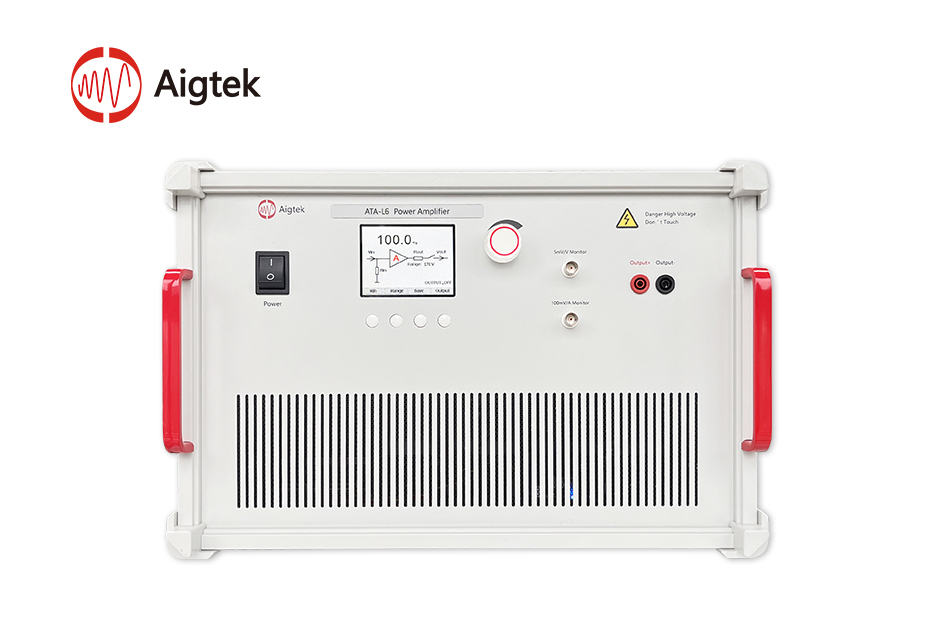

ATA-L6Bは、1chのパワーアンプです。最大出力電圧1200Vrms、連続出力800VA、パルス出力2000VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。入力信号の実効値は最大1Vrmsです。
出力
出力インピーダンス整合は複数の電圧レンジ・周波数レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。過熱・過電圧・過電流・短絡・無負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：5mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。
ATA-L8は、1chのパワーアンプです。最大出力電圧1020Vrms、出力1000VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。
出力
出力インピーダンス整合は複数の電圧レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。出力過熱・過負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：5mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

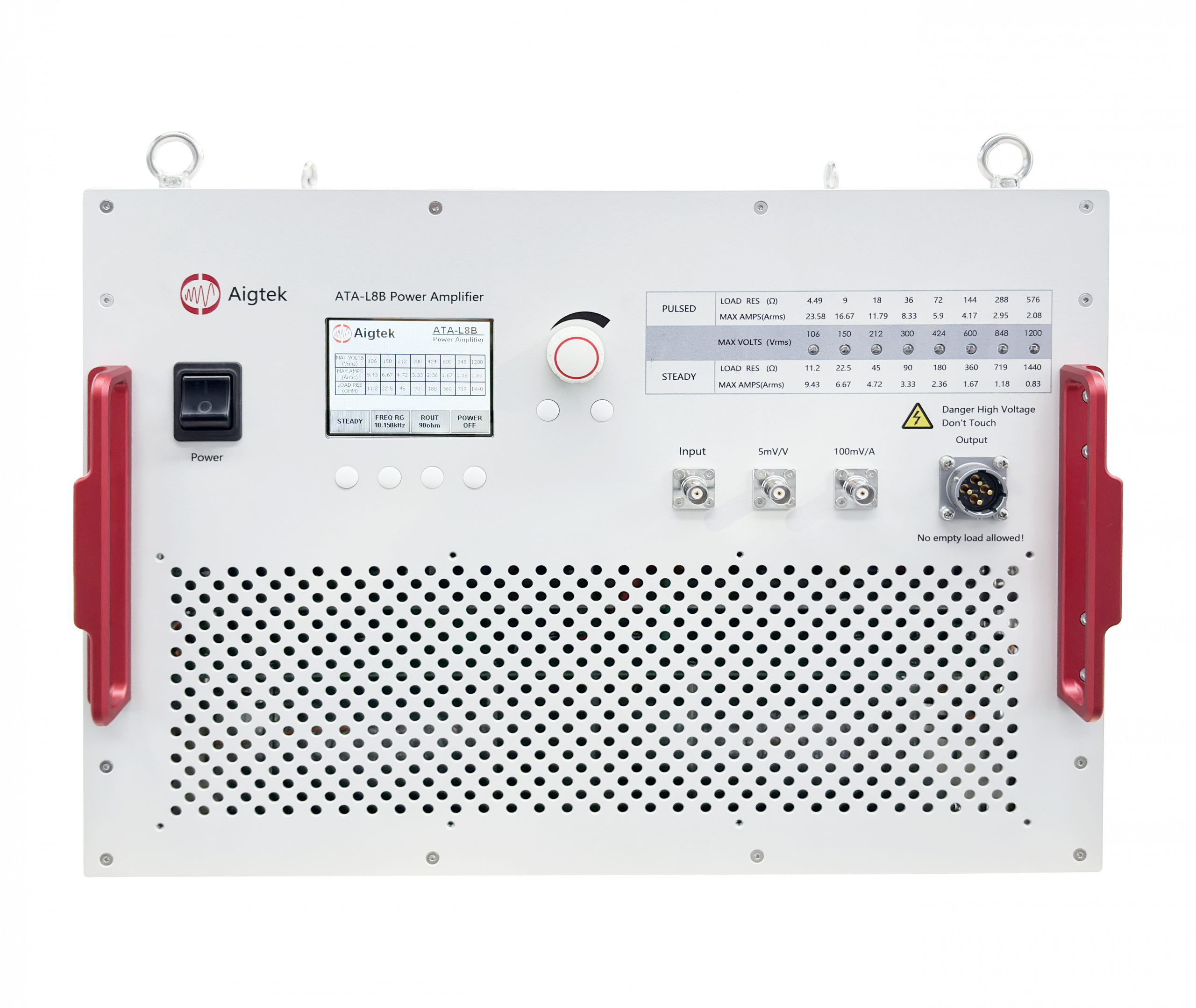

ATA-L8Bは、1chのパワーアンプです。最大出力電圧1200Vrms、連続出力1000VA、パルス出力2500VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。入力信号の実効値は最大1Vrmsです。
出力
出力インピーダンス整合は複数の電圧レンジ・周波数レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。過熱・過電圧・過電流・短絡・無負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：5mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

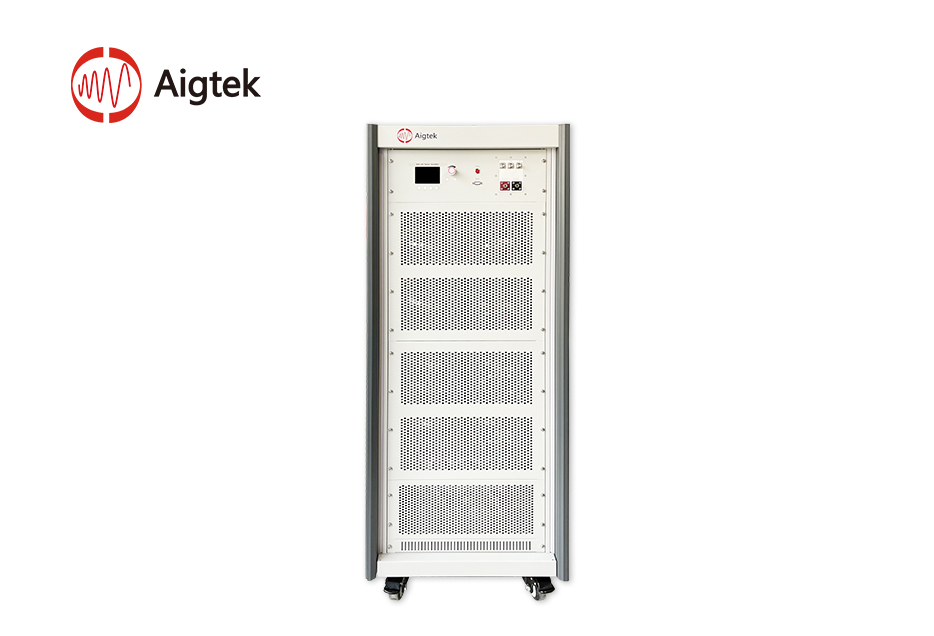

ATA-L10は、1chのパワーアンプです。最大出力電圧1200Vrms、出力1300VA、パルス出力3300VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。入力信号の実効値は最大1Vrmsです。
出力
出力インピーダンス整合は複数の電圧レンジ・周波数レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。過熱・過電圧・短絡・無負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：5mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。
ATA-L20は、1chのパワーアンプです。最大出力電圧1200Vrms、連続出力2600VA、パルス出力6500VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。入力信号の実効値は最大1Vrmsです。
出力
出力インピーダンス整合は複数の電圧レンジ・周波数レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。過熱・過電圧・過電流・短絡・無負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：5mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。
ATA-L30は、1chのパワーアンプです。最大出力電圧1200Vrms、出力4000VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。
出力
出力インピーダンス整合は複数の電圧レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。出力過熱・過負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：5mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。
ATA-L50は、1chのパワーアンプです。最大出力電圧1200Vrms、出力6500VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。
入力
シングルエンド入力で、入力はBNC端子です。
出力
出力インピーダンス整合は複数の電圧レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。出力過熱・過負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。
液晶ディスプレイ
液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。
モニタ端子
出力電流モニタ：100mV/A
出力電圧モニタ：5mV/V
モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。
価格･仕様
| モデル | ATA-L2 | ATA-L2B | ATA-L6B | ATA-L8 | ATA-L8B |
|---|---|---|---|---|---|
| 価格（税込） | お問い合わせください | ||||
| チャンネル数 | 1 | ||||
| 寸法 | 442×297×574mm（幅×高さ×奥行き） | – | 442×297×574mm（幅×高さ×奥行き） | 440×326×589mm（幅×高さ×奥行き） | |
| 入力インピーダンス | 10kΩ | ||||
| 動作温度 | 0°C ～ 45°C | ||||
| 最大出力 | 200VA | – | 1000VA | – | |
| 動作湿度 | 相対湿度 80% 以下、結露しないこと | ||||
| 保管温度 | -20°C ～ 50°C | ||||
| 最大出力電圧 | 424Vrms | 300Vrms | 1200Vrms | 1020Vrms | 1200Vrms |
| 電源電圧 | AC 220V±10%、50Hz | AC110～240V、50/60Hz | AC 220V±10%、50Hz | AC110～240V、50/60Hz | |
| 出力インターフェース | 4mmバナナジャック | 丸形コネクタ | 4mmバナナジャック | 丸形コネクタ | |
| プログラム制御インターフェース | – | RS232 | – | RS232 | |
| 帯域幅（-3 dB） | 200Hz～120kHz | 40Hz～150kHz | 200Hz～120kHz | 40Hz～150kHz | |
| 信号グランド | シャーシおよび電源ラインのアースに接続されています | ||||
| 保証 | 1年 | ||||
| 電圧モニタ | 10mV/V（出力時±5%、FS） | 5mV/V（出力時±5%、FS） | |||
| 電流モニタ | 100mV/A（出力時±5%、FS） | ||||
| フルスケール出力時の入力電圧 | 1Vrms（1kHz） | 1Vrms | 1Vrms（1kHz） | 1Vrms | |
| 動作周波数範囲 | |||||
| 範囲 1 | – | 40Hz～20kHz | – | 40Hz～20kHz | |
| 範囲 2 | – | 10kHz～150kHz | – | 10kHz～150kHz | |
| 最大連続出力電力 | – | 260VA | 800VA | – | 1000VA |
| 最大パルス出力 | – | 650VA、10%（1S） | 2000VA、10%（1S） | – | 2500VA、10%（1S） |
| 全高調波歪み（THD） | ≤ 1%（1kHz、53Vrms、106Vrms範囲） | ≤1%（1kHz、53Vrms、106Vrms範囲） | ≤ 1%（1kHz、85Vrms、170Vrms範囲） | ≤1%（1kHz、53Vrms、106Vrms範囲） | |
| 保護 | 過電流保護 | 過温度保護、過電圧保護、過電流保護、短絡保護、および無負荷保護 | 過電流保護 | 過温度保護、過電圧保護、過電流保護、短絡保護、および無負荷保護 | |
| モデル | ATA-L10 | ATA-L20 | ATA-L30 | ATA-L50 |
|---|---|---|---|---|
| 価格（税込） | お問い合わせください | |||
| チャンネル数 | 1 | |||
| 寸法 | 600×963×850mm（幅×高さ×奥行き） | 600×1230×850mm（幅×高さ×奥行き） | – | |
| 入力インピーダンス | 10kΩ | |||
| 動作温度 | 0°C ～ 45°C | |||
| 動作湿度 | 相対湿度 80% 以下、結露しないこと | |||
| 保管温度 | -20°C ～ 50°C | |||
| 最大出力電圧 | 1200Vrms | |||
| 電源電圧 | AC220V、50/60Hz | AC380V、50/60Hz、三相 | ||
| 出力インターフェース | 丸形コネクタ | バインディングポスト | ||
| プログラム制御インターフェース | RS232 | |||
| 帯域幅（-3 dB） | 40Hz～150kHz | 200Hz～120kHz | ||
| 信号グランド | シャーシおよび電源ラインのアースに接続されています | |||
| 保証 | 3年 | |||
| 電圧モニタ | 5mV/V（出力時±5%、FS） | |||
| 電流モニタ | 100mV/A（出力時±5%、FS） | |||
| フルスケール出力時の入力電圧 | 1Vrms | |||
| 動作周波数範囲 | ||||
| 範囲 1 | 40Hz～20kHz | 200Hz～20kHz | ||
| 範囲 2 | 10kHz～150kHz | 10kHz～120kHz | ||
| 最大連続出力電力 | 1300VA | 2600VA | 4000VA | 6500VA |
| 最大パルス出力 | 3300VA、10%（1S） | 6500VA、10%（1S） | 10000VA、10%（1S） | 16500VA、10%（1S） |
| 全高調波歪み（THD） | ≤1%（1kHz、53Vrms、106Vrms範囲） | ≤1%（1kHz、100Vrms、424Vrms範囲） | ||
| 保護 | 過温度保護、過電圧保護、過電流保護、短絡保護、および無負荷保護 | 過電圧保護、過温度保護、過電流保護、短絡保護、および無負荷保護 | 過温度保護、過電圧保護、短絡保護、および無負荷保護 | |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電源ケーブル | 1 |
| BNCケーブル | 3 |
| 赤黒出力ケーブル | 1セット（ATA-L2、ATA-L8） |
| USBケーブル | 1（ATA-L2、ATA-L8） |
| ヒューズ | 1（ATA-L2、ATA-L8） |
| 取扱説明書 | 1 |
| 使用ガイド | 1 |
| 製品合格証 | 1 |
| 校正証明書 | 1 |
| 梱包リスト | 1 |
| 丸形コネクタ-ワニ口クリップ出力ケーブル | 1セット（ATA-L2B、ATA-L6B、ATA-L8B） |
| RS232プログラム制御ケーブル | 1（ATA-L2B、ATA-L6B、ATA-L8B） |
ATA-L10、ATA-L20、ATA-L30、ATA-L50 の付属品はお問い合わせください。
