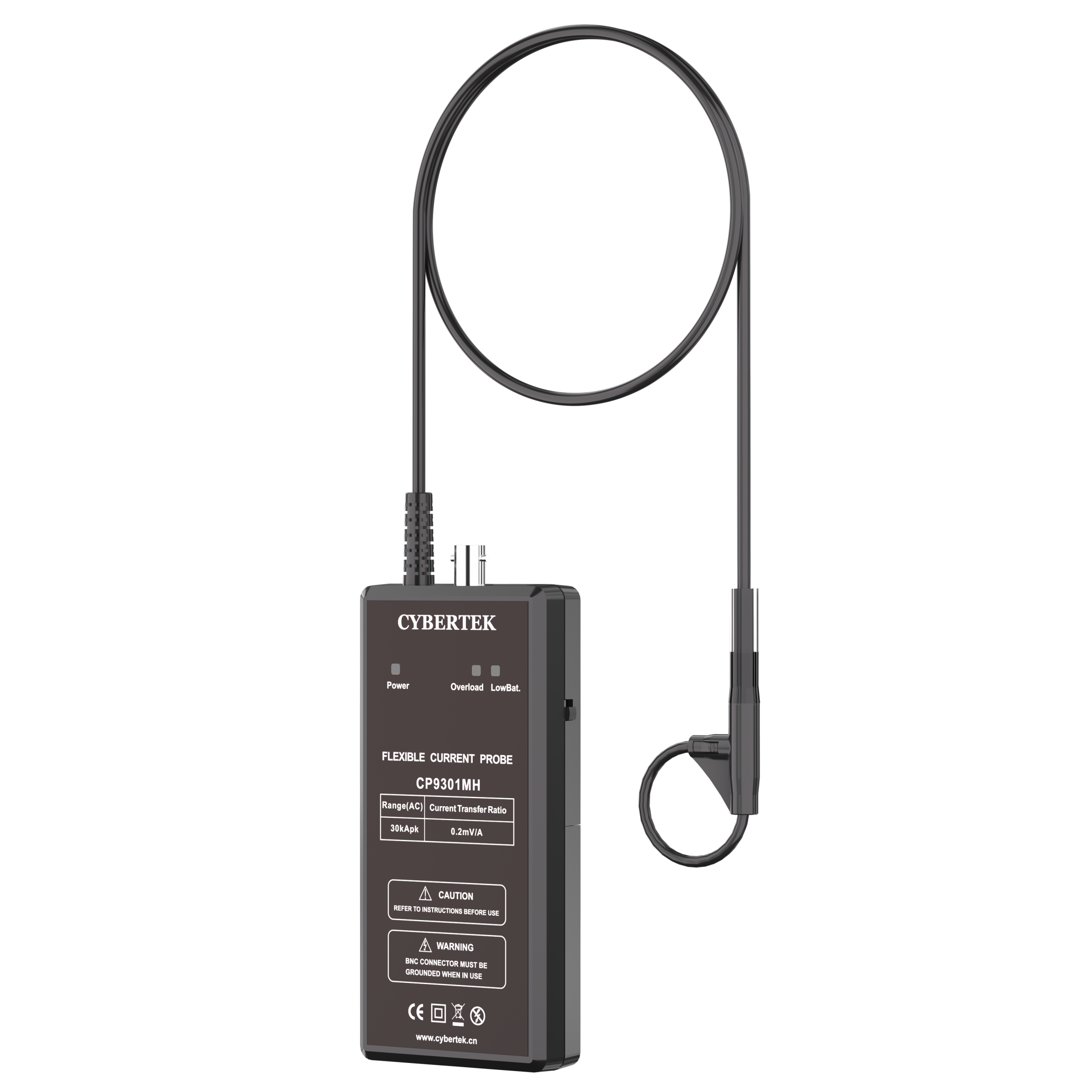

CP9000MHシリーズ ロゴスキー電流プローブ（高耐熱・50MHz）

・新開発の高耐ノイズ設計、優れたdv/dt耐性を実現
・超広温度使用範囲：-40℃～+150℃
・極めて低い挿入損失で、高周波電流も測定可能
・センサ外径：3.5mm
・高帯域幅設計：50MHz
・代表測定精度：2%
・標準BNC出力インターフェース、あらゆるメーカーのオシロスコープに対応
・プローブのレンジ、プローブループ、接続ケーブルの長さはカスタマイズ可能

CP9000MHシリーズのフレキシブル電流プローブは、AC電流信号のみを測定するプローブです。シールド型ロゴスキーコイル電流プローブで、全く新しい超強力なノイズ耐性設計により優れたdV/dt耐性を備え、使用温度範囲は-40℃～+150℃と非常に広範囲です。50MHzの高帯域幅、高精度（代表値2%）などの特長を備えています。プローブは通信機能を備え、スマートプローブコントローラOT7001と組み合わせて使用することで、オシロスコープを制御し、接続したスマートプローブの製品型番、電流・電圧タイプ、減衰比、遅延などのパラメータをリアルタイムで設定できます。サードパーティ製オシロスコーププローブを使用する際にプローブのパラメータを手動で設定しなければならないという長年の課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同じユーザー体験を実現します。広い電流測定範囲を実現でき、周波数は数Hzから数十MHz、電流範囲はmAレベルから数kAレベルまでと、電流測定の課題を大幅に解決します。主な特長は次のとおりです。コイルは軽量で柔らかく、自由に抜き差しできるため、多くの硬質プローブが届かない場所でも測定でき、被測定対象と容易に接続できます。挿入損失はほぼゼロで、わずか数ピコヘンリーであり、被測定対象への干渉はほぼゼロです。標準のBNC出力インターフェースにより、オシロスコープ、データ集録器、デジタル電圧計などと容易に接続し、電流波形を観測できます。単3形電池4本または外部USB DC5V電源で給電でき、より柔軟で便利に使用できます。音と光による過電流アラーム機能を備えた、使いやすい設計です。プローブのレンジ、プローブループおよび接続ケーブルの長さはお客様の要望に応じてカスタマイズでき、特殊な用途の測定要件に対応します。

1) 信号出力インターフェース：BNC標準インターフェース。標準付属のBNC接続ケーブルで、あらゆるメーカーのオシロスコープなどに接続できます。

2) 電源表示灯：通電すると、この表示灯が緑色に点灯します。

3) 過負荷表示灯：被測定電流が過負荷になると、ブザーが鳴り、この表示灯が赤色に点灯します。

4) USB 5V給電インターフェース：標準USB（Bタイプ）インターフェース。USB給電ケーブルが標準付属します。

5) 電池残量低下警告表示灯：電池電圧が低下すると、この表示灯が赤色に点灯し、電池の交換を促します。

6) 電源スイッチ：電源のオン・オフを切り替えます。

7) 接続ケーブル：標準は1メートル。ユーザーの要望に応じてカスタマイズできます。

8) プローブ検出コイル本体の線径：代表値3.5mm、4.5mmにカスタマイズ可能。

9) フレキシブルプローブ周長：代表値100mm、カスタマイズ可能。

10）フレキシブルプローブ直径（最小部）：22mm

11）電流プローブの方向：電流が表示の方向に流れるときは出力が正、それ以外のときは出力が負になります。

・電流に含まれる高調波成分の測定
・高周波正弦波電流波形の検出
・50/60Hzの微小電流の測定
・正弦波の微小な位相シフトの測定
・半導体スイッチの電流
・コンデンサ放電試験、リップル測定
・分散型電流監視
・高調波、電力および電力品質の監視
・IGBT、MOSFETの電流測定
