シングルバランス・ミキサ（Single-balanced mixer）とダブルバランス・ミキサ（Double-balanced mixer）の主な違いは、回路構成、アイソレーション（分離度）、および不要な信号（スプリアス）の抑制能力にあります。
一般的に、構成が複雑になるほど性能は向上しますが、回路規模とコストが増大します。
1. シングルバランス・ミキサ (Single-balanced Mixer)
2つのシングル・ミキサ（ダイオードやトランジスタ）を、トランスやカプラ（$180^\circ$ または $90^\circ$ ハイブリッド）を介して組み合わせた構成です。
-
特徴: * LO（局所発振器）信号またはRF信号のどちらか一方を、出力（IF）側で打ち消すことができます（通常はLOを抑制します）。
-
シングル・ミキサに比べ、LO-IF間のアイソレーションに優れています。
-
偶数次の高調波歪みをある程度抑制できます。
-
-
メリット: 回路が比較的シンプルで、ダブルバランス型よりも低いLO電力で動作可能な場合があります。
-
デメリット: RF-IF間のアイソレーションはそれほど高くなく、依然としてフィルタによる除去が必要な成分が多く残ります。
2. ダブルバランス・ミキサ (Double-balanced Mixer)
4つのダイオードをリング状（またはスター状）に配置し、2つのトランス（バラン）を使用した構成が最も一般的です。
-
特徴:
-
高いアイソレーション: LOとRFの両方の信号が、出力（IF）ポートで互いに打ち消し合います。これにより、ポート間のアイソレーションが非常に高くなります。
-
スプリアスの抑制: 全ての偶数次高調波（$2LO \times RF$ など）が理論上キャンセルされるため、非常にクリーンな出力が得られます。
-
広帯域性: トランスを用いるため、非常に広い周波数範囲で動作します。
-
-
メリット: フィルタの設計が大幅に楽になり、高性能な受信機や送信機に不可欠です。
-
デメリット: LO電力がより多く必要（4つのダイオードを駆動するため）であり、トランスを2つ使用するため小型化やコストの面で不利になることがあります。
比較まとめ
| 特徴 | シングルバランス | ダブルバランス |
| 素子数 | 通常2個 | 通常4個 (リング構成) |
| トランス数 | 1個 | 2個 |
| LO-IF アイソレーション | 良好 | 非常に高い |
| RF-IF アイソレーション | 低い | 高い |
| 1dB圧縮点 (P1dB) | 中程度 | 高い (大入力に強い) |
| 主な用途 | 低コストな回路、簡易的な検波 | 高性能無線機、計測器、通信インフラ |
どちらを選ぶべきか？
-
フィルタの簡略化を優先したり、ダイナミックレンジを確保したい場合は、迷わずダブルバランス・ミキサを選択します。現代のRF設計ではこちらが主流です。
-
消費電力（LO出力）を抑えたい場合や、非常に安価に構成したい場合に限り、シングルバランスが検討の遡上に載ります。
出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
PR:SIGLENT SNAシリーズVNAによるミキサー測定
 |

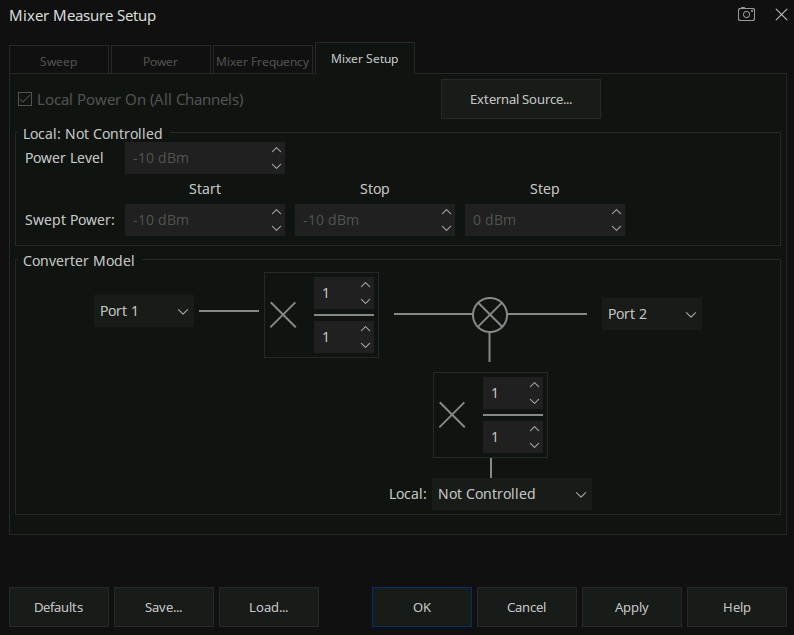

スカラーミキサー測定機能 （SNA5000-SMM ／SNA6000-SMM オプション）： 特長： ・内蔵の第2信号源を局部発振器（LO）信号として使用することで、簡単なセットアップが可能です。 ・簡単なセットアップで測定可能です。 ・パワーセンサーを使用した校正が可能です。 |
 |

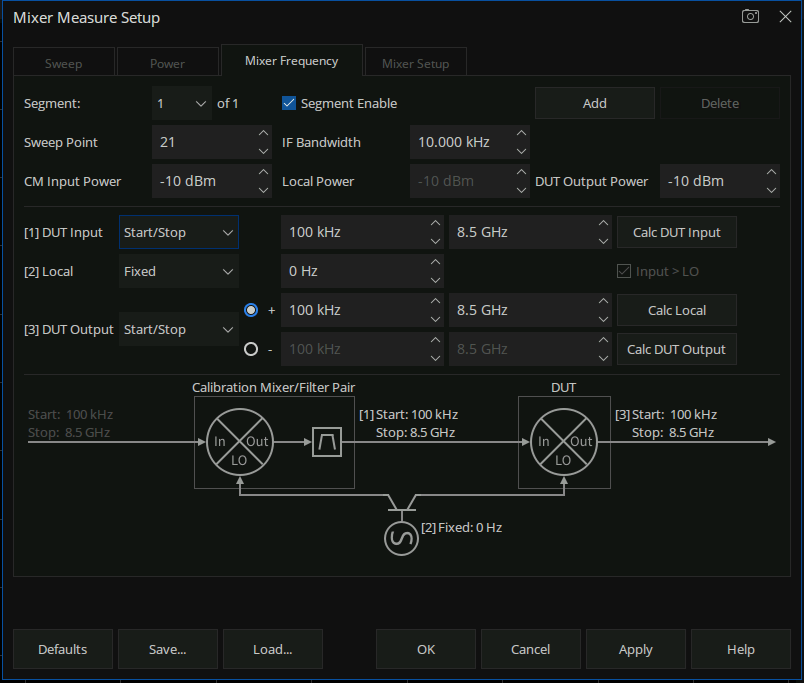

ベクトルミキサー測定機能 （SNA5000-VMM ／SNA6000-VMM オプション）： 特長： ・内蔵の第2信号源を局部発振器（LO）信号として使用することで、簡単なセットアップが可能です。 ・測定パラメータ：ミキサーの群遅延を含むベクトルSパラメータ ・周波数変換方式を用いてDUTのベクトル伝送特性を測定 ・DUTがダウンコンバージョンで動作する場合、校正ミキサーはアップコンバージョンで動作させる必要があり、その逆も同様です。 ・DUT、校正ミキサー/フィルタの組み合わせ、電力分配器、VNA、および外部ソース（必要な場合）を接続 ・パワーセンサーを使用した校正が可能です。 |
|
|
