自然界に存在する通常の物質は、原子や分子が規則正しく並ぶことでそのマトリクス(誘電率 ε= や透磁率 μ=)が決定されますが、メタマテリアルでは波長よりも十分に小さい人工的な構造(メタ原子)を意図的に配列します。これにより、自然界の物質ではあり得ない値、あるいは極端な異方性を持つテンソルを人工的に「デザイン」することができます。
代表的な構造であるスプリットリング共振器(SRR: Split-Ring Resonator)や、負の誘電率・透磁率、そしてそれらが作り出す特異なテンソル空間のメカニズムを解説します。
1. 人工構造が「負の特性」を生み出すメカニズム
電磁波(ミリ波やテラヘルツ波)がこれらの微細構造にプロパゲートすると、構造の形状に応じた強い共振現象(LC共振)が引き起こされます。
負の誘電率(ε < 0$)の実現:極細ワイヤ配列
等間隔に並べられた金属の極細ワイヤ(Wire Array)に、ワイヤと平行な電界 E を印加すると、金属内の自由電子が電界に追従して集団振動します(プラズマ振動)。
-
駆動周波数がこの等価的なプラズマ周波数よりも低くなると、電子の応答が電界の周期に対して完全に遅れ(位相反転)、電界とは逆向きの分極が発生します。
-
これにより、実効的な誘電率が「負(Negative)」になります。
負の透磁率(μ < 0)の実現:スプリットリング共振器(SRR)
スプリットリング共振器は、一部にスリット(切れ込み)が入った金属リング構造です。
-
メカニズム: リングの平面に対して垂直に磁界 H が入ると、電磁誘導によってリングにループ電流が流れます。同時に、スリット部分がキャパシタとして働くため、強力な LC 共振回路が形成されます。
-
共振周波数の直上の帯域では、誘導された電流が作る磁界が、外部から入ってきた磁界を激しく打ち消す(逆を向く)現象が起きます。これによって、実効的な透磁率が「負(Negative)」になります。
2. 異方性の極致としての「テンソル誘電率のデザイン」
これらの構造を「どのように並べるか(配列の対称性)」によって、テンソル行列の成分を自由自在にコントロールできます。
一方向だけにSRRやワイヤを並べた場合

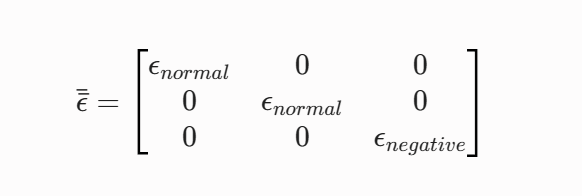

例えば、 x 軸方向にのみスリットを向けたSRRや、 z 軸方向にのみ伸びるワイヤを配列した場合、その特定の軸方向だけで共振が起こります。主軸座標系におけるテンソルは以下のようになります。
![]() |
特定の一軸だけが負の値を持ち、他の軸は正の通常値を持つといった、自然界には絶対に存在しない超異方性(双曲型メタマテリアルなど)を実装できます。
3. 負のパラメータや人工テンソルがもたらす革新的応用
誘電率や透磁率のテンソルを自在にデザインできるようになると、電磁波の「曲がり方(屈折率 n)」を完全に支配できるようになります。
① ダブルネガティブ(DNG)メディアと「負の屈折」
誘電率 ε と透磁率 μ の両方が同時に負になる(Double Negative)媒体内では、屈折率 n = √εμ が数学的・物理的に「負(Negative Refraction)」になります。
-
光(電磁波)が逆に曲がる: 通常の界面では入射光線と屈折光線は法線を挟んで反対側に進みますが、負の屈折では同じ側に曲がります。
-
スーパーレンズ(完全レンズ): 回折限界(波長の壁)を超えて、光のスポットを無限に小さく集光できるレンズが理論上可能になり、超高解像度のイメージングや半導体露光技術への応用が研究されています。
② 変換電磁気学(Transformation Optics)と「ステルス(Cloaking)」
空間の各点におけるテンソル誘電率・透磁率を、位置の関数としてグラデーションのように連続変化(不均一テンソル媒体を設計)させます。
-
電磁波にとっての「空間の歪み」を人工的に作り出すことで、本来直進するはずの電磁波を、中央にある物体の周囲を回り込むように滑らかに迂回させ、何事もなかったかのように後方に直進させることができます。
-
これがいわゆる「電磁気的な透明マント(Invisibility Cloak)」の原理です。
VNAによるメタマテリアルの評価
このようなメタマテリアル(人工テンソル媒体)を開発・評価する際にも、前述の自由空間法がフル活用されます。
設計通りの周波数で本当に ε や μ が負になっているか、非対角成分への漏れ(クロス偏波変換)がないかを、ミリ波やテラヘルツ帯のVNAを用いて S11(反射)と S21(透過)の「振幅と位相」から逆算し、シミュレーション(HFSSやCSTなど)のテンソルモデルと突き合わせて検証していくことになります。構造の「見かけの応答」を複素 S パラメータとして捉え、それを均質化(Homogenization)アルゴリズムによって実効的なテンソルへと落とし込む一連のプロセスは、現代のマイクロ波・ミリ波エンジニアリングの最先端技術です。
出典:Google Gemini (Gemini は AI であり、間違えることがあります。)
