SiC MOSFETの第5世代（Gen 5）化によって実現される「トランスの劇的な小型化」は、パワーエレクトロニクス設計における最も大きなパラダイムシフトの一つです。
なぜデバイスが進化すると磁性部品（トランスやリアクトル）が小さくなるのか、そのメカニズムと背景をエンジニアリングの視点で解説します。

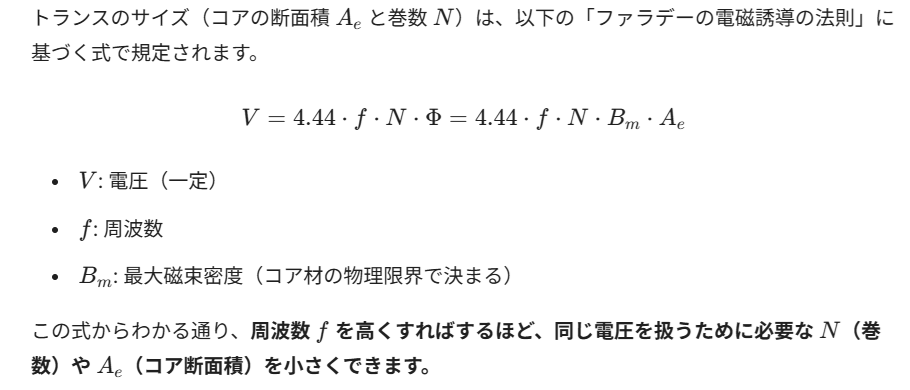

1. 高周波化が小型化に直結する物理的理由
 |
2. 第5世代SiCが「高周波化」を可能にする理由
従来のSi-IGBTや初期のSiCでは、周波数を上げると「スイッチング損失」が急増し、デバイスが熱破壊されるため、周波数を上げるには限界がありました。
-
Crss（帰還容量）の極小化: 第5世代SiCは、前述の通り $C_{rss}$ が極めて小さいため、スイッチングの遷移時間（立ち上がり・立ち下がり）を非常に短くできます。
-
低損失な高速駆動: 遷移時間が短い＝電圧と電流が重なる時間が短いということになり、高周波（例えば 100kHz〜500kHz）で回しても発熱が抑えられます。
-
高効率の維持: 周波数を上げても効率が落ちないため、トランスを小型化するための「高周波設計」が現実のものとなります。
3. 具体的な小型化のメリット
トランスが小型化されることで、システム全体には以下のような連鎖的なメリットが生まれます。
-
電力密度の向上: 同じ筐体サイズでより大きな電力を扱えるようになります（kW/Lの向上）。
-
銅損の低減: 巻数が減る、あるいは巻線長が短くなることで、銅損（$I^2R$ 損失）が減り、さらなる高効率化に寄与します。
-
基板レイアウトの最適化: 重くて大きなトランスが小さくなることで、基板上のデッドスペースが減り、配線インダクタンスを抑えた理想的なレイアウトが可能になります。
-
冷却性能の向上: 部品間の隙間が広がることで空気が通りやすくなり、熱設計に余裕が生まれます。
4. 高周波トランス設計の課題（Gen 5時代の留意点）
劇的な小型化が可能になる一方で、第5世代SiCの性能をフルに引き出すには、トランス側にも新しい設計アプローチが必要です。
-
コア材の選定: 高周波での鉄損（ヒステリシス損・渦電流損）が少ない高周波用フェライト材の選定が必須です。
-
表皮効果・近接効果への対策: 高周波電流は導体の表面に集中するため、リッツ線の採用や平角線の最適配置が重要になります。
-
漏れインダクタンスの管理: スイッチングが速い分、トランスの漏れインダクタンスによるサージ電圧が発生しやすくなります。これを抑制する、あるいは逆利用する（LLC共振回路など）高度な回路設計が求められます。
結論
第5世代SiCによる Crss 低減と高速スイッチング性能は、単に「半導体が良くなった」ことに留まらず、「トランスを数分の一に小型化する」ための物理的な障壁を取り払ったと言えます。これにより、EVの車載充電器（OBC）やデータセンターの電源ユニットのサイズは、第4世代以前とは比較にならないレベルまで進化しています。
出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
