ノートン等価回路

ノートン等価回路（Norton's equivalent circuit）とは、複数の電源や抵抗（インピーダンス）が含まれた複雑な線形回路を、1つの「理想電流源」と1つの「並列抵抗（またはアドミタンス）」だけで構成される極めてシンプルな回路に置き換える手法です。

回路解析を大幅に簡素化できるため、電気・電子工学、テブナンの定理と並んで最も重要な基礎理論の1つです。LSIの入出力マクロモデリング（高速シグナルインテグリティ解析など）や、高周波回路の設計でも広く応用されています。

1. ノートン等価回路の基本構成

任意の複雑な2端子回路（線形回路）は、端子から外側を見たとき、以下の2つの要素が並列に接続された等価回路に集約できます。

$I_N$ （ノートン等価電流 / 短絡電流）： 回路の出力端子（A-B間）を完全に短絡（ショート）させたときに、その短絡経路に流れる電流です。
$R_N$ （ノートン等価抵抗） / $Z_N$ （等価インピーダンス）： 回路内部の独立電源をすべてゼロ（電圧源は短絡、電流源は開放）にした状態で、出力端子から回路側を見込んだときの合成抵抗です。

※テブナン等価抵抗 $R_{th}$ と全く同じ値（ $R_N = R_{th}$ ）になります。

2. ノートン等価回路への変換手順（求め方）

ある複雑な回路をノートン等価回路に変換する場合、以下の2ステップでパラメータを求めます。

ステップ 1：短絡電流 $I_N$ の算出

目的の2端子（A-B）の間を導線で短絡（ショート）します。
その短絡した導線に流れる電流を、キルヒホッフの法則や重ね合わせの理などを用いて計算します。これが $I_N$ となります。

ステップ 2：等価抵抗 $R_N$ の算出

回路内のすべての独立電圧源を「短絡（0V）」、独立電流源を「開放（0A）」にします。（※制御電源/依存電源はそのまま残します）
端子A-Bから回路側を見たときの合成抵抗を計算します。これが $R_N$ となります。

3. テブナンの定理との関係（相互変換）

ノートン等価回路とテブナン等価回路は、「電源変換（Source Transformation）」の原理によって、互いに簡単に変換することができます。どちらを用いても外部回路（負荷）に対する応答は完全に一致します。

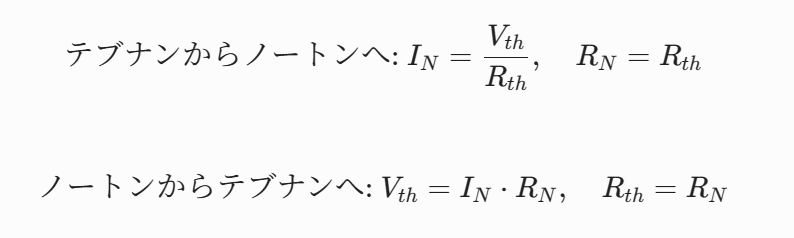

変換公式はオームの法則そのものです。

\text{テブナンからノートンへ: } I_N = \frac{V_{th}}{R_{th}}, \quad R_N = R_{th}

テブナン等価回路： 理想電圧源 V $R_N = R_{th}$ と抵抗 $R_N = R_{th}$ が直列（電圧ベースの解析、開放電圧が扱いやすい場合に有利）
ノートン等価回路： 理想電流源 $I_N$ と抵抗 $R_{N}$ が並列（電流ベースの解析、ノード解析や並列に素子がぶら下がる回路で有利）

4. なぜノートン等価回路を使うのか？（メリット）

回路の簡素化：

どれだけ複雑なLSIの内部回路や電源網であっても、注目しているポートから見れば「1つの電流源と1つのインピーダンス」に落とし込めるため、システム全体のシミュレーション（SPICEなど）が劇的に高速化します。
並列接続の解析が容易：

複数の回路ブロックや負荷が並列に接続される場合、電流源同士は足し算（ $I_{total} = I_1 + I_2 + \dots$ ）、アドミタンス（抵抗の逆数 $G = 1/R$ ）同士も足し算で合成できるため、数式での取り扱いが非常に楽になります。

具体的な回路例（具体的な抵抗値や電源が配置された回路）をベースに、実際の計算手順（ $I_N$ や $R_N$ の導出）をステップ・バイ・ステップで確認されたい場合は、お気軽にご提示ください。

出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
