動的電圧周波数制御(DVFS: Dynamic Voltage and Frequency Scaling)

DVFSは、プロセッサ(CPU、GPU、DSPなど)の負荷状況に応じて、動作周波数(クロック速度)と供給電圧をリアルタイムで動的に変更し、消費電力を最適化する電力管理技術です。

現代のスマートフォンからデータセンターのサーバーに至るまで、バッテリー駆動時間の延長や発熱抑制のために不可欠な技術となっています。


1. 基本的な原理

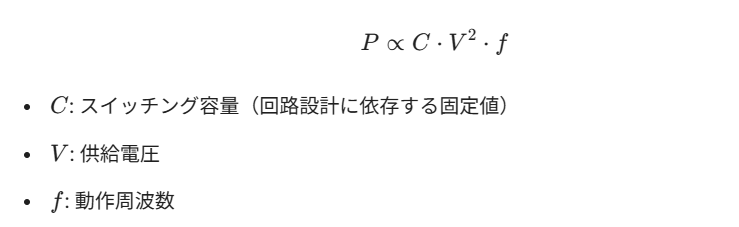

プロセッサの消費電力(特にデジタル回路の動的消費電力 P)は、以下の簡略化された式で表されます。



この式からわかるように、周波数を下げると消費電力は線形に減少し、さらに電圧を下げると消費電力は二乗に比例して劇的に減少します。DVFSは、処理能力がそれほど必要ない時にこれら両方を下げることで、劇的な省エネを実現します。


2. DVFSの仕組みと制御

システムは一般的に、OSのカーネル(ガバナー)やハードウェア回路が負荷を監視し、以下のステップで制御を行います。

  1. 負荷計測: CPUの使用率やタスクの待ち行列を監視します。

  2. 動作点の決定: 現在の負荷に対して最適な「周波数と電圧のペア(P-state)」を選択します。

  3. 周波数の変更: フェーズロックループ(PLL)を調整してクロックを切り替えます。

  4. 電圧の変更: 電圧レギュレータ(VRM/PMIC)に対して、新しい電圧への変更を指示します。

[!IMPORTANT]

周波数を上げるときは、回路の遅延による誤動作を防ぐために**「電圧を上げてから周波数を上げる」順序を守る必要があります。逆に下げるときは「周波数を下げてから電圧を下げる」**のが鉄則です。


3. メリットと課題

特徴 内容
メリット 消費電力の大幅な削減、熱設計電力(TDP)の抑制、デバイスの寿命延長。
オーバーヘッド 電圧・周波数の切り替えには数マイクロ秒〜ミリ秒の遅延(レイテンシ)が発生します。
設計の複雑さ 低電圧時のノイズ耐性(シグナルインテグリティ)や、タイミング収束の検証が困難になります。

4. 関連技術との違い

  • DFS (Dynamic Frequency Scaling): 電圧を変えず周波数のみを変える手法。電圧変更のオーバーヘッドはありませんが、電力削減効果は限定的です。

  • AVS (Adaptive Voltage Scaling): プロセッサの個体差(プロセスばらつき)や温度に応じて、最適な電圧を個別に微調整する技術。DVFSよりもさらに高精度な制御です。

  • ASV (Adaptive Supply Voltage): 製造時のチップ特性に基づいて、固定の最適電圧を割り当てる手法。

最近では、自動車用SoCや最新のAIアクセラレータにおいて、ミリ秒単位よりもさらに高速な負荷変動に追従するため、ハードウェアによる完全自動制御(Hardware-Controlled Performance States)が主流となっています。





出典:Google Gemini (Gemini は AI であり、間違えることがあります。)
