10kVという超高電圧が、わずか 10ns(ナノ秒) で立ち上がる(あるいは遮断する)超高速過渡現象を、波形の歪み(オーバーシュートやリンギング)なく正確にオシロスコープで観測するためには、「オシロスコープ単体」と「高圧プローブ」の双方において極めて高い周波数帯域(Bandwidth)が必要になります。

結論から言うと、この現象を誤差3%未満で正確に捉えるために必要なシステム(オシロスコープ+プローブ)の実効帯域は 「1 GHz 以上」 が必須要件となります。

その技術的根拠と計算プロセスを、RFおよび計測エンジニアの視点から解説します。

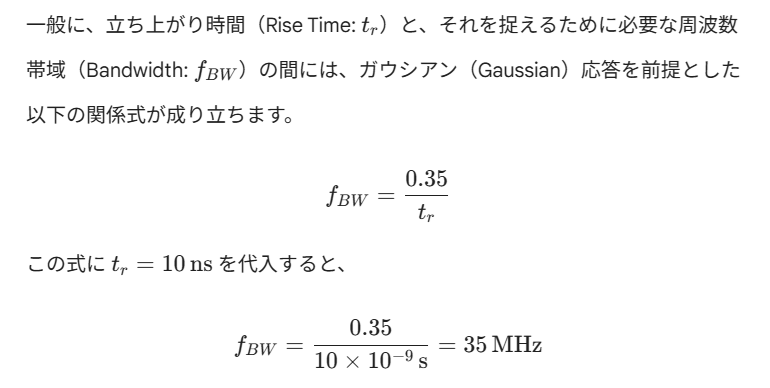

1. 必要帯域幅の計算根拠




「35MHzあればいいのか」と思いがちですが、これは大原則として完全に間違いです。この 35MHz という数値は、波形のエネルギーの主要成分が含まれる限界の周波数(あるいは3dB減衰する点)を示しているに過ぎず、この帯域のオシロスコープで測定すると、立ち上がり波形は完全に丸まり、測定値に約30%もの巨大な誤差が生じます。

精度を担保するための「5倍ルール」

計測工学において、高速デジタル信号やパワー半導体のスイッチング波形を「正確な形状(高調波成分を含む)」として捉えるには、計算された周波数の 3倍〜5倍の帯域 を確保するのが鉄則です。

  • 3倍ルール(誤差約5%): 35MHz x 3 ≈ 105MHz

  • 5倍ルール(誤差3%未満): 35MHz x 5 ≈ 175MHz

「175MHzなら、200MHzや500MHzのオシロスコープで十分ではないか」という疑問が生じますが、ここに 「高圧パワーエレクトロニクス特有の罠」 が潜んでいます。


2. 1GHz以上の帯域が必要になる「2つの現実的理由」

① 高周波リンギング(寄生発振)の存在

10kVを10nsでスイッチング(dv/dt = 1,000 V/ns = 1kV/μs)すると、モジュール内部の微小な浮遊インダクタンス L と寄生容量 C によって、数百MHzに達する高周波のリンギング(共振)が確実に発生します。

このリンギングは、デバイスの電圧ストレス評価やEMI(ノイズ)光源の特定において最も重要な観測対象です。175MHzや500MHzの帯域では、この高周波リンギングがフィルターでカットされてしまい、画面上では「綺麗な立ち上がり波形」に見えるという偽の観測結果(アンダーサンプリング・帯域不足による誤認)を招きます。リンギングの全貌を捉えるには、最低でも 1 GHz、理想的には 2 GHz の帯域が必要です。

② システム帯域(オシロ + プローブ)の合成インピーダンス

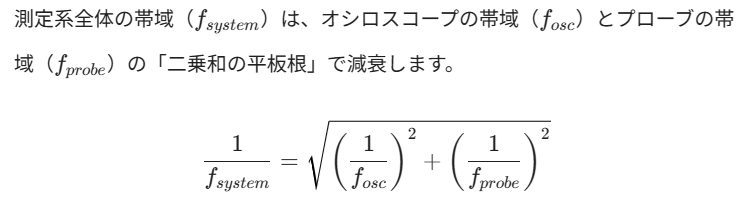

もし500MHzのオシロスコープに、500MHzのプローブを組み合わせると、システム全体の実効帯域は 約353MHz まで低下します。システム全体で175MHz〜500MHz以上の平坦な特性(フラットネス)を維持するためには、オシロスコープ単体には 1 GHz 以上のスペックが求められます。


3. 実機観測における「プローブ選択」の絶対条件

どれだけ高帯域なオシロスコープ(例:Keysight Infiniium や Tektronix MSO 6シリーズの1GHz/2GHzモデル)を用意しても、10kVを10nsで振る波形に対して「通常の受動高圧プローブ(パッシブプローブ)」や「差動高圧プローブ」を使用することは不可能です。

  • パッシブ高圧プローブの限界:

    10kV対応のパッシブプローブ(テクトロニクス P6015Aなど)は帯域が 75MHz 程度しかなく、10nsの立ち上がりに対して完全に帯域不足です。また、プローブ自体の数pFの先端容量が、高速スイッチング回路に対して重い負荷(インピーダンス低下)となり、回路の挙動そのものを狂わせます。

  • 高圧差動プローブの限界(CMTI不足):

    高耐圧の差動プローブは、高周波のコモンモード除去比(CMRR)が劇的に悪化します。10kVが10nsで動く過酷な dv/dt 環境では、コモンモードノイズが差動信号(ノーマルモード)に化けてオシロスコープに入力され、画面が激しいノイズ波形(リンギング)で埋め尽くされます。

結論:光アイソレーション・プローブの一択

この現象をまともに観測できるのは、Micsig SigOFITTektronix IsoVu などの 「光アイソレーション・差動プローブ(Optical Isolation Probe)」 だけです。

これらは、電気信号をプローブヘッド先端で一度レーザー光に変換し、光ファイバーでオシロスコープ本体に伝送するため、以下のスペックを満たします。

  • 帯域幅: 200 MHz 〜 1 GHz(10nsの立ち上がりを余裕でカバー)

  • コモンモード耐圧・CMTI: dv/dt ≧ 100V/ns 以上でもノイズを完全にシャットアウト

【選定マニュアル】

10kV Full-SiCの10ns過渡現象を評価するなら、「周波数帯域 1 GHz 以上のオシロスコープ」 に、「帯域 500MHz〜1GHz 以上の光アイソレーション・プローブ」 を組み合わせるシステム構成が、エビデンス(計測の正当性)を担保できる唯一のエンジニアリング的選択肢となります。





出典:Google Gemini (Gemini は AI であり、間違えることがあります。)
