433MHz帯を使用したタイヤ空気圧モニタ（TPMS）およびリモートキーレスエントリ（RKE）は、自動車における近距離無線通信の代表例です。これらのシステムは、限られた電力リソースで信頼性の高いデータ伝送を行うために、特有の設計手法が採られています。
1. 物理層（PHY）と変調方式
433MHz帯（日本ではARIB STD-T108、欧州ではETSI EN 300 220等に準拠）は、直進性と回折性のバランスが良く、車体越しでも安定した通信が可能です。
-
変調方式: * FSK (Frequency Shift Keying): ノイズ耐性に優れ、モータ等の電気的雑音が多い車両環境に適しています。現在のTPMSの主流です。
-
ASK (Amplitude Shift Keying): 回路構成がシンプルで低コストなため、旧来のRKEなどで利用されてきました。
-
-
データレート: 一般的に 2 kbps 〜 20 kbps 程度と低速ですが、これは受信側の帯域幅を絞って感度（SNR）を稼ぐためのトレードオフです。
2. システム別の技術的特徴
タイヤ空気圧モニタ (TPMS)
TPMSセンサはタイヤ内部という過酷な環境に設置されるため、極めて高い堅牢性が求められます。
-
電力管理: 非置換式バッテリーで5〜10年の寿命を実現するため、通常は「スリープ」状態にあります。加速度センサにより「走行中」を検知した際のみ、数分おきにバースト送信を行います。
-
遠心力の影響: 高速回転による遠心力（数百G）に耐えるMEMS圧力センサと、基板設計が重要になります。
リモートキーレスエントリ (RKE)
RKEは利便性以上にセキュリティ（防犯）が最優先事項です。
-
ローリングコード（ホッピングコード）: 送信ごとに暗号キーを更新し、リプレイアタック（傍受した電波の再送）を防止します。
-
双方向通信: 最近のスマートキー（PEPS: Passive Entry Passive Start）では、433MHz（UHF）でデータを受信し、125kHz（LF）でウェイクアップや磁界による距離測定を行うハイブリッド構成が一般的です。
3. RF設計における課題
RFエンジニアの視点では、以下の要素が設計のボトルネックとなります。
-
アンテナの小型化と効率: * TPMSでは、バルブステム自体をアンテナとして利用する構造が多く見られますが、ホイール（金属）による減衰やマルチパスの影響を強く受けます。
-
RKEのキーフォブでは、極小のプリント基板上に配置されたパターンアンテナのQ値と放射効率の確保が課題です。
-
-
ノイズフロア: * 車載電子機器（インバータやECU）からの高調波ノイズが433MHz帯に重畳し、受信感度を圧迫することがあります。
国内外の運用周波数の違い

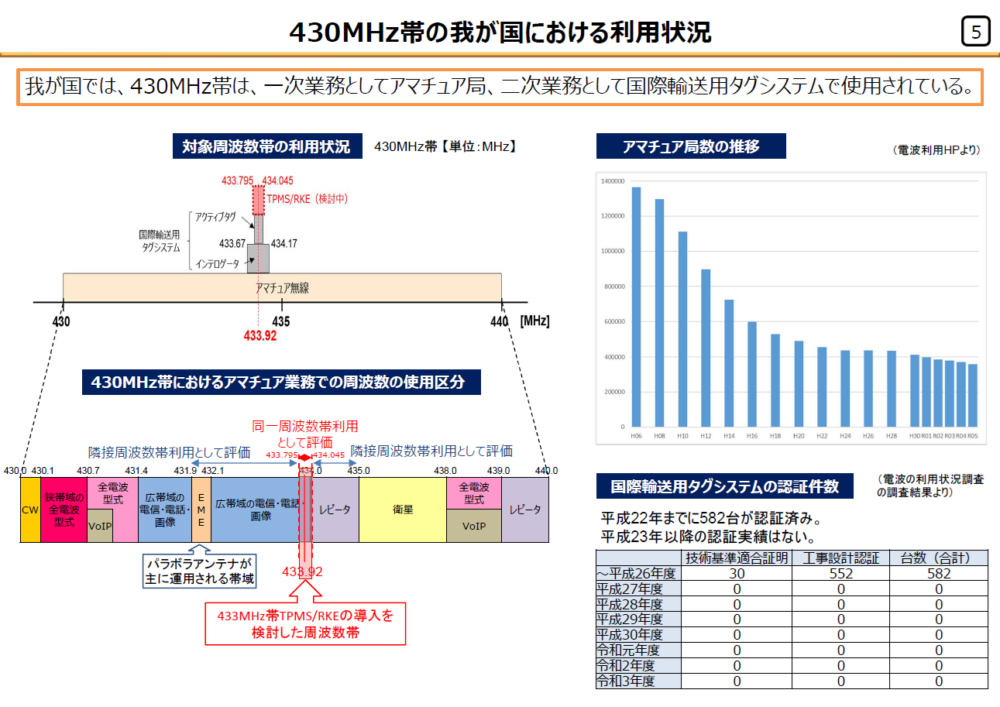

433MHz帯（433.05 - 434.79 MHz）は、国際的にはISMバンドとして広く使われていますが、日本国内での運用には注意が必要です。
| 地域 | 主な周波数 | 備考 |
| 日本 | 315MHz帯 / 433MHz帯 | 433MHzは特定小電力無線局として定義。 |
| 米国 | 315MHz / 433.92MHz | FCC Part 15準拠。 |
| 欧州 | 433.92MHz / 868MHz | ETSI規格。433MHzが最も一般的。 |
現在進められている設計において、リンクバジェットの算出やスペクトラムマスクの測定などで特に注目されているパラメータ（占有帯域幅や隣接チャネル漏洩電力など）はありますか？

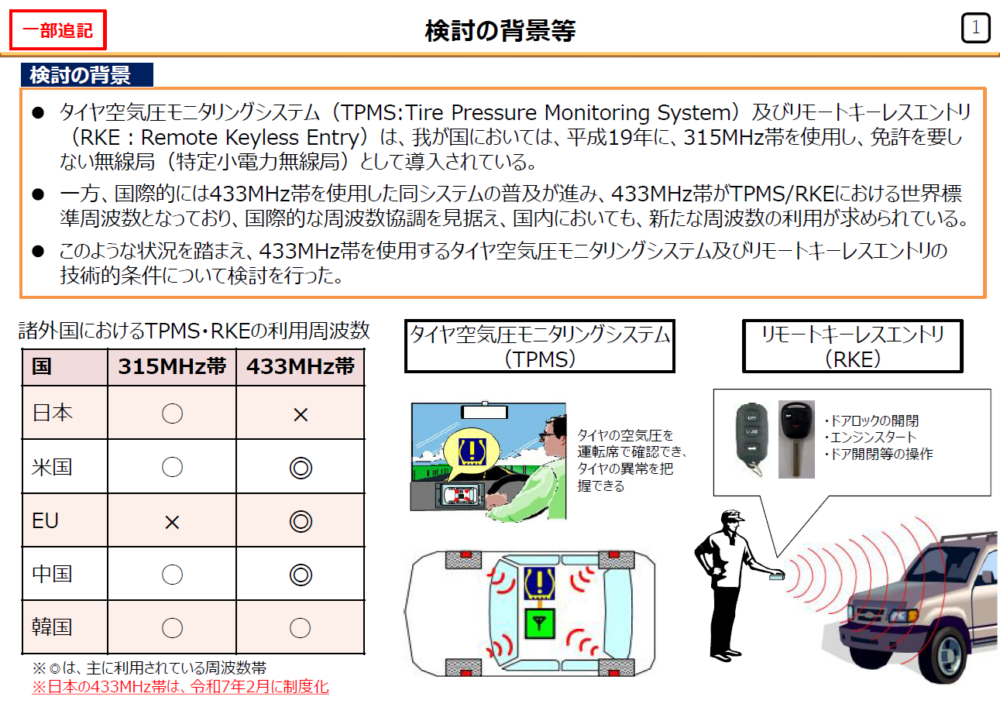

下記資料では「433MHz帯タイヤ空気圧モニタ及びリモートキーレスエントリ」について詳しく解説されています。
https://www.soumu.go.jp/main_content/001059625.pdf
 |
|
 |
出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
