FIX LO（固定局部発振信号）方式でミリ波エクステンダーを使用する場合、VNAの動作モードを通常の掃引モードから「周波数オフセット・モード（FOM）」へ切り替える必要があります。
この構成では、VNAのポート1から出力されるRF信号を掃引させ、エクステンダー内部のミキサーで固定LOと掛け合わせることで、目的のミリ波帯を生成します。
1. 接続の基本構成
2ポートVNAのジャンパー（ダイレクト・アクセス）を利用する場合、一般的に以下のルーティングを行います。
-
RF出力: VNA Port 1の「Source Out」からエクステンダーのRF入力へ。
-
LO入力: 外部信号源（またはVNAの別ソース）から固定周波数をエクステンダーのLO入力へ。
-
IF戻り: エクステンダーからのダウンコンバートされたIF信号を、VNA Port 1の「Receiver In (Reference)」およびPort 2の「Receiver In (Test)」へ戻します。
2. 周波数計算の仕組み

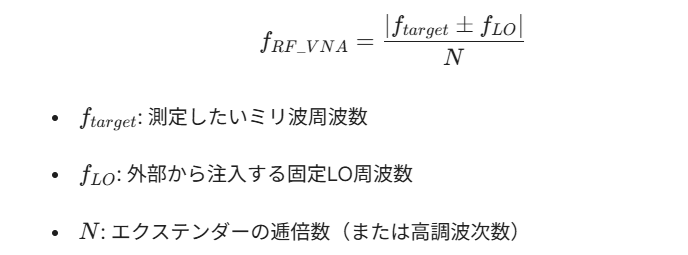

エクステンダーが逓倍器（Multipliers）を含む場合、以下の関係式で動作を定義します。
 |
VNAのソース周波数をこの計算式に基づいてオフセット掃引させることで、エクステンダーから出力されるミリ波が目的の範囲を動くように制御します。
3. メリットと課題
メリット
-
高周波化: VNA本体の帯域が低くても（例：20GHz）、エクステンダー次第で110GHz以上の測定が可能。
-
コスト: 専用のミリ波コントローラを使用せず、手持ちの信号源をLOとして流用できる。
課題と注意点
-
コンバージョンロス: 固定LO方式では、掃引範囲全体でミキサーの変換効率を一定に保つのが難しく、ダイナミックレンジが制限されることがあります。
-
校正の複雑さ: ジャンパーを経由するため、ケーブルの損失や位相変化が大きくなります。UOSM（Unknown Thru）や、導波管標準を用いたTRL校正が必須となります。
-
パワーレベル: エクステンダーのミキサーを飽和させないよう、VNAからのRF出力パワーとLOパワーを厳密に管理する必要があります。
4. 設定のステップ
-
VNAをFrequency Offset Modeに設定: SourceとReceiverの周波数関係を数式で入力します。
-
外部LOの同期: 外部信号源を10MHz基準信号（Ref In/Out）でVNAと同期させます。
-
パワー・キャリブレーション: エクステンダーの出力端（導波管面など）で、パワーメータを使用してフラットネスを補正します。
-
システム校正: 最終的な測定端でフル2ポート校正を実施します。
この構成は、特に研究開発段階で特定の帯域（VバンドやEバンドなど）に特化して測定を行う際に非常に有効な手法です。
セットアップにおいて、特定のVNAモデルでの具体的なメニュー設定が必要であればお知らせください。
出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
