Power Gain in Feedback Amplifiers

サミュエル・メイソンが1954年に発表した論文 "Power Gain in Feedback Amplifiers" は、現代のRF・マイクロ波工学におけるデバイス評価の礎となっています。

この論文の核心は、帰還（Feedback）を持つ増幅器において、周囲の回路構成に左右されない「デバイス固有の増幅能力（不変量）」を理論的に定義したことにあります。

1. 論文の背景と動機

1950年代初頭、トランジスタはまだ初期段階にあり、真空管に比べて内部帰還（入力と出力の相互作用）が非常に大きいという課題がありました。

問題点: 増幅器の利得は、入力・出力の整合状態や、外部の中和回路（帰還を打ち消す回路）の組み方によって変化してしまいます。これでは、異なる構造のトランジスタ同士を公平に比較することが困難でした。
メイソンの目的: 「無損失・受動・相反」なネットワークをどれだけ外部に付加しても変化しない、デバイスの本質的な利得を見出すこと。

2. 三端子ネットワークの「不変量」

メイソンは、トランジスタを三端子ネットワーク（または二ポートネットワーク）として捉え、以下の条件を満たす利得 $U$ （Mason's Unilateral Gain）を導き出しました。

$U$ の定義条件

単方向化 (Unilateralization): 外部の無損失受動回路を用いて、出力から入力への帰還（ $S_{12}$ ）を完全にゼロにする。
インピーダンス整合: その状態で、入力と出力の両方を複素共役整合させる。

このプロセスを経て得られる利得 $U$ は、デバイスをどのように回路に組み込んでも、またどのような無損失な変換を施しても値が変わらない「不変量（Invariant）」であることが数学的に証明されました。

3. $U$ の数学的表現

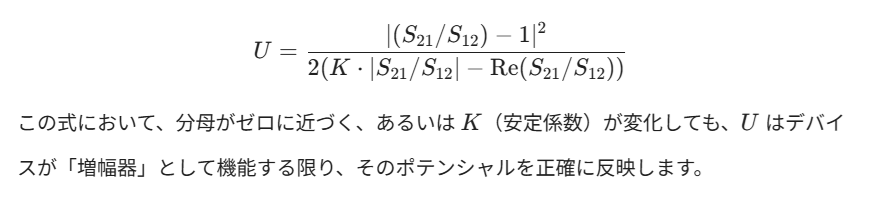

論文では、インピーダンスパラメータ（ $Z$ ）、アドミタンスパラメータ（ $Y$ ）、あるいはSパラメータを用いて $U$ を記述しています。現代で最も一般的に使われるSパラメータによる表現は以下の通りです。

U = \frac{|(S_{21}/S_{12}) - 1|^2}{2(K \cdot |S_{21}/S_{12}| - \text{Re}(S_{21}/S_{12}))}

4. この論文がもたらした実務的インパクト

最大発振周波数 ( $f_{max}$ ) の確立

この論文により、「 $U = 1$ (0 dB) となる周波数」が、デバイスが電力を増幅できる物理的限界点である $f_{max}$ として定義されました。これは、 CNT-TFT や GaN HEMT などの新世代デバイスの性能を競う際の「世界基準」となっています。

回路設計の自由度

メイソンは、「 $U$ が 1 より大きければ、適切な無損失回路を追加することで、そのデバイスを常に発振器や増幅器として利用できる」ことを示しました。これは、RFエンジニアに対して「デバイスのポテンシャルを引き出す回路が必ず存在する」という理論的保証を与えたことになります。

5. 現代の視点での意義

メイソンの1954年の論文は、単なる数式の提示に留まらず、「システム（回路）からコンポーネント（デバイス）を切り離して評価する」というエンジニアリングの哲学を確立しました。

今日、VNA（ベクトルネットワークアナライザ）で .s2p ファイルを取得し、ソフトウェアで $U$ をプロットする一連の作業は、70年以上前にメイソンが紙とペンで導き出したこの理論の上に乗っています。CNT-TFTの評価において $f_{max}$ を外挿する際、その直線の根拠はこの論文にあると言っても過言ではありません。

出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
