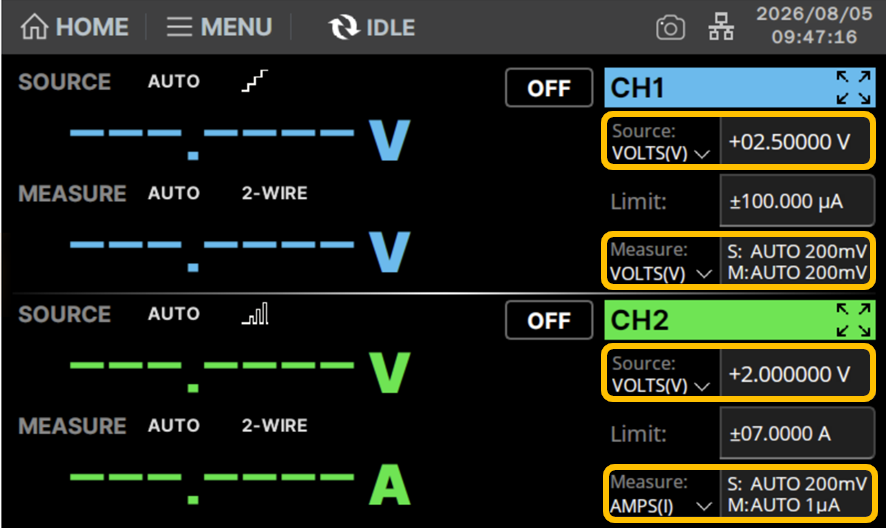

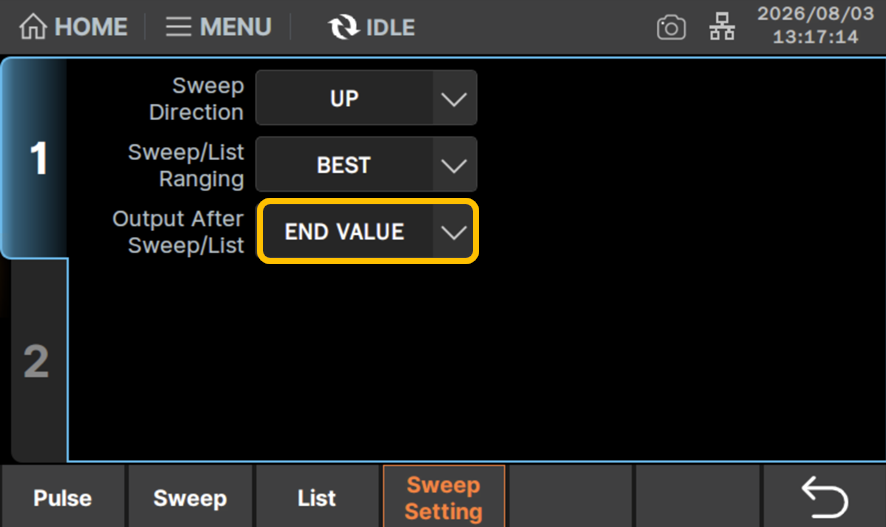

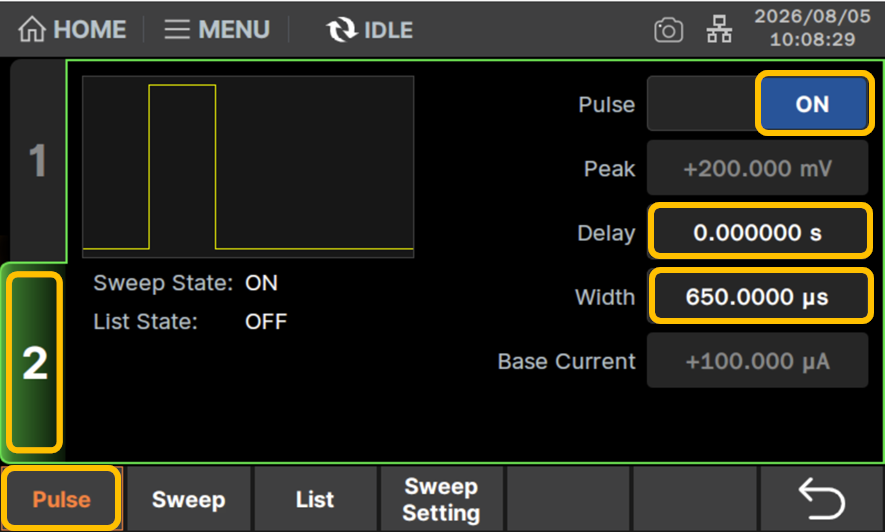

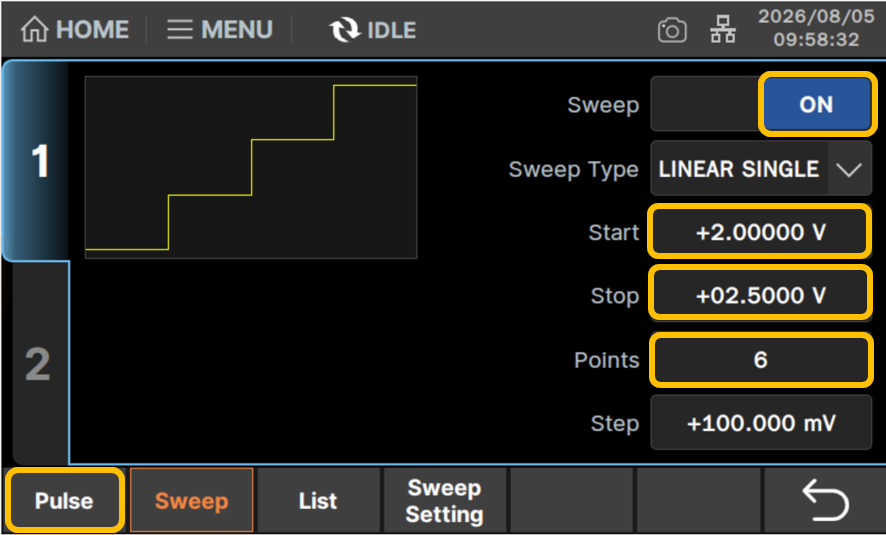

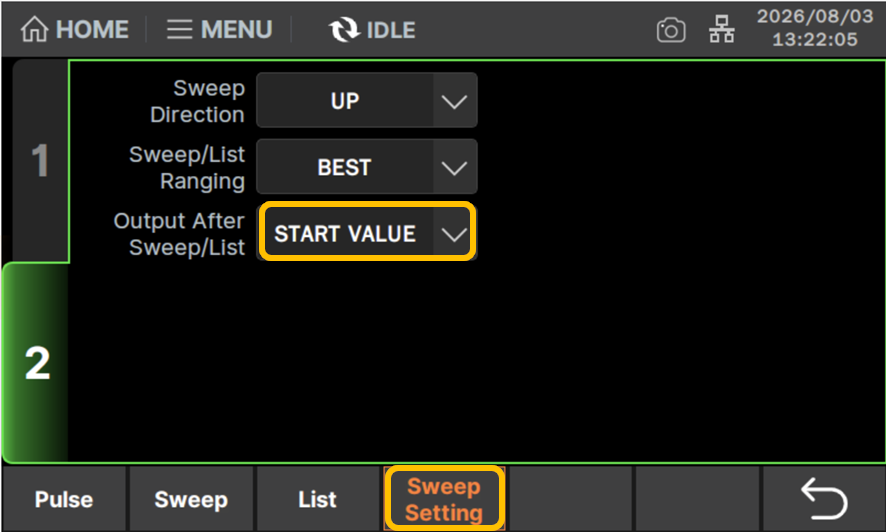

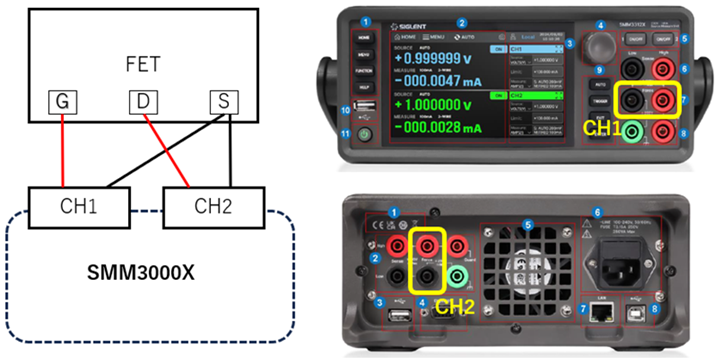

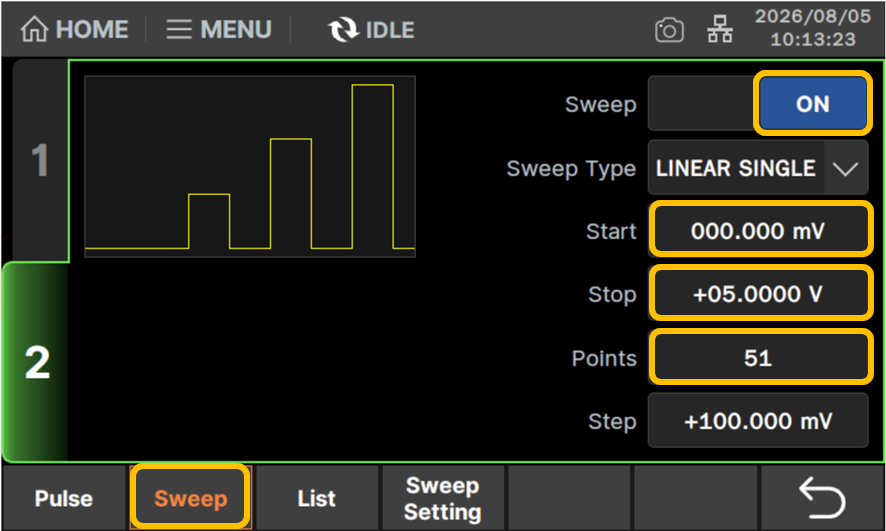

SMM3312Xを用いたFETのIV特性測定方法 Id-Vds編

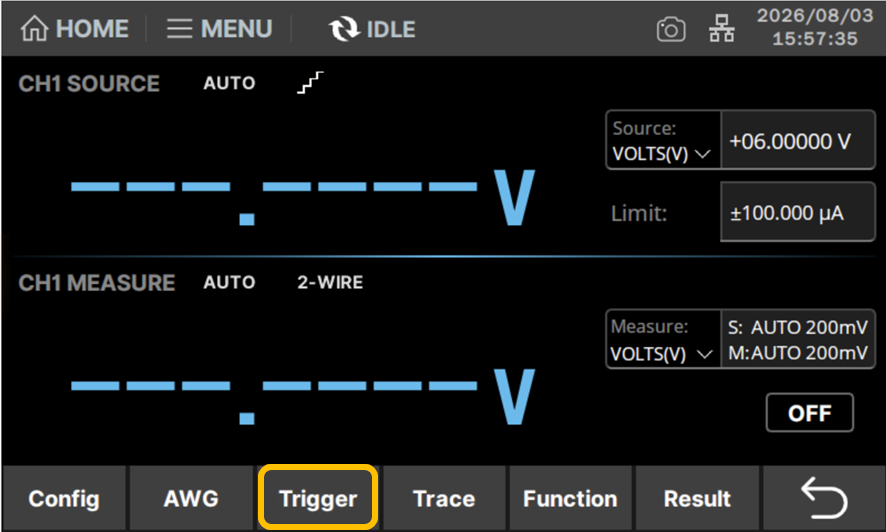

CH1のARMレイヤの設定：

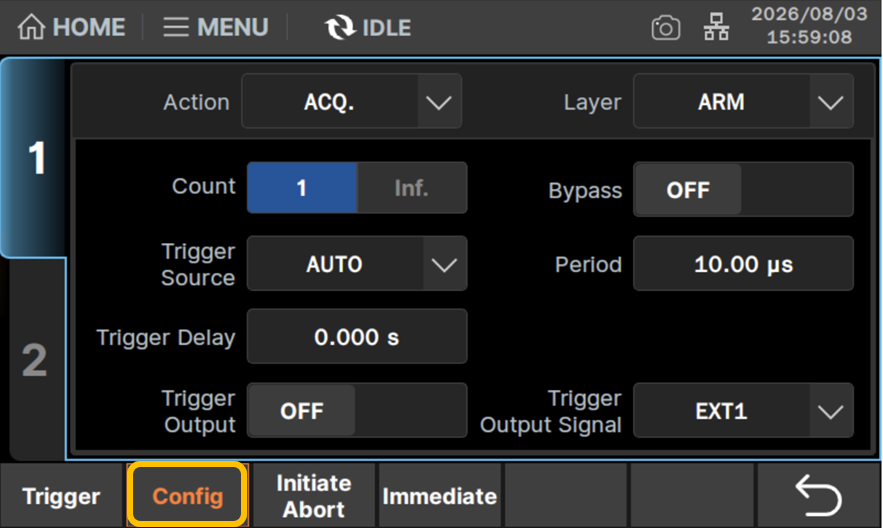

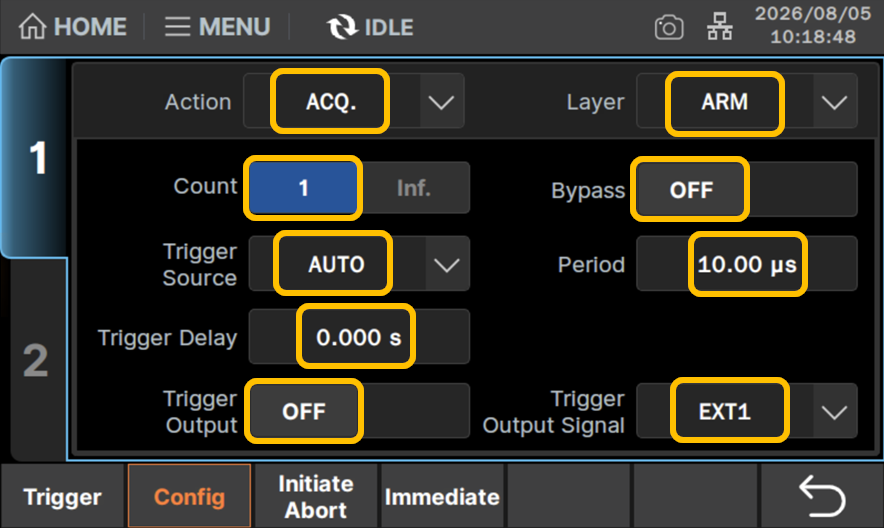

Layer：ARM、Action：ACQに設定します。

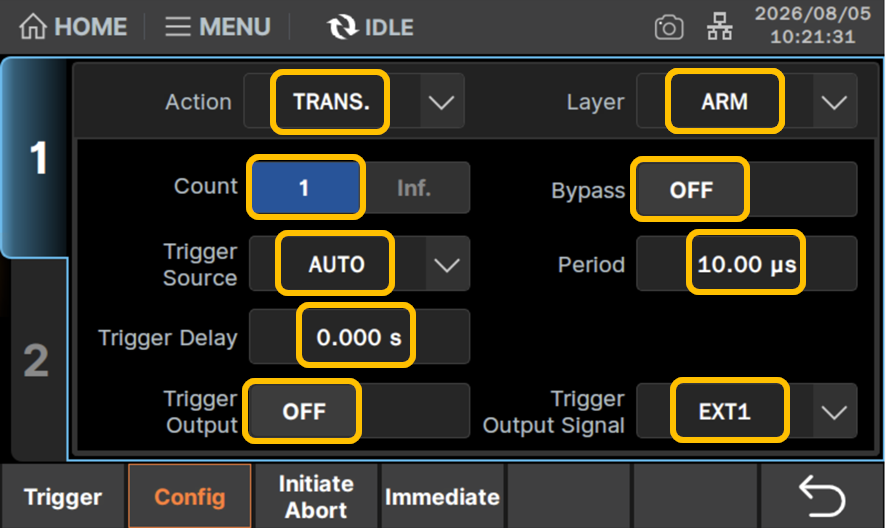

Layer：ARM、Action：TRANS設定します。



CH1 Triggerレイヤの設定：

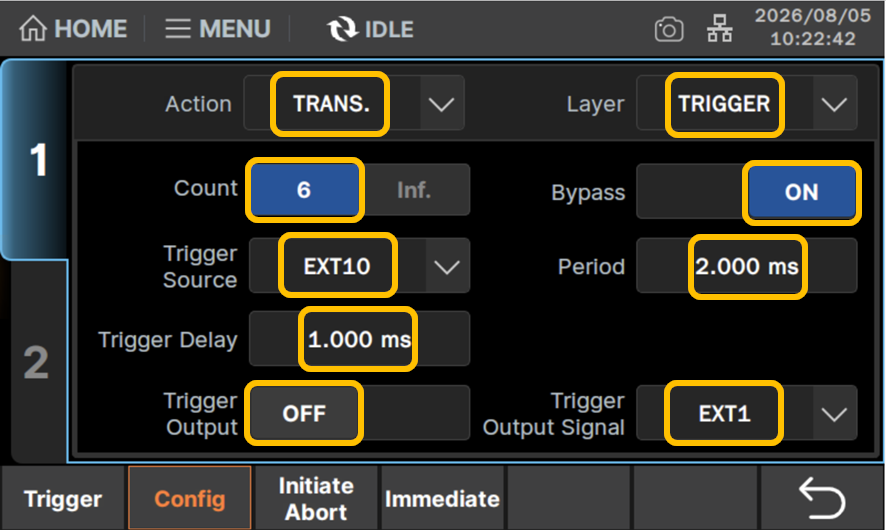

Layer：TRIGGER、Action：TRANSに設定します。

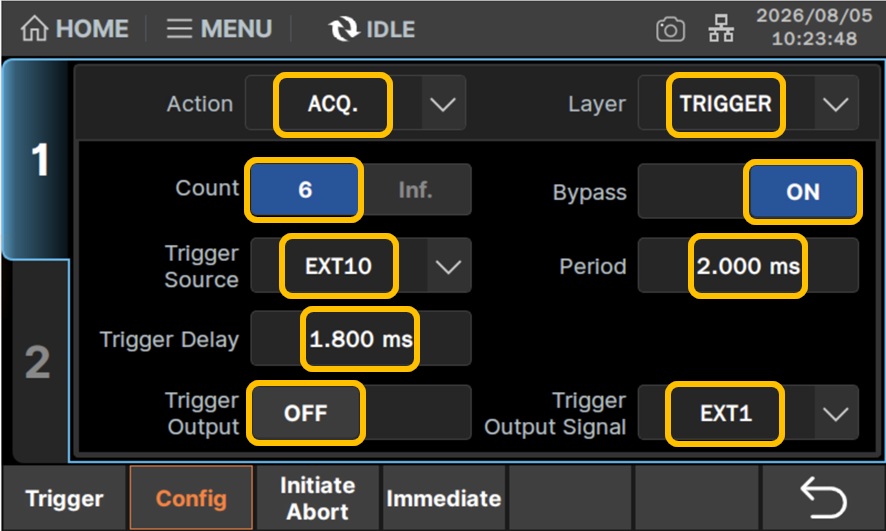

Layer：TRIGGER、Action：ACQに設定します。



CH1 ACTIONレイヤの設定：

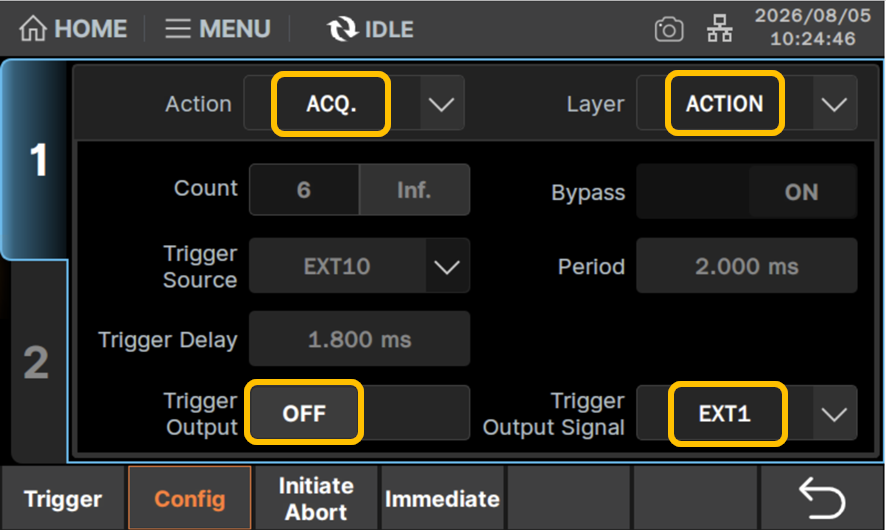

Layer：Action、Action：ACQに設定します。

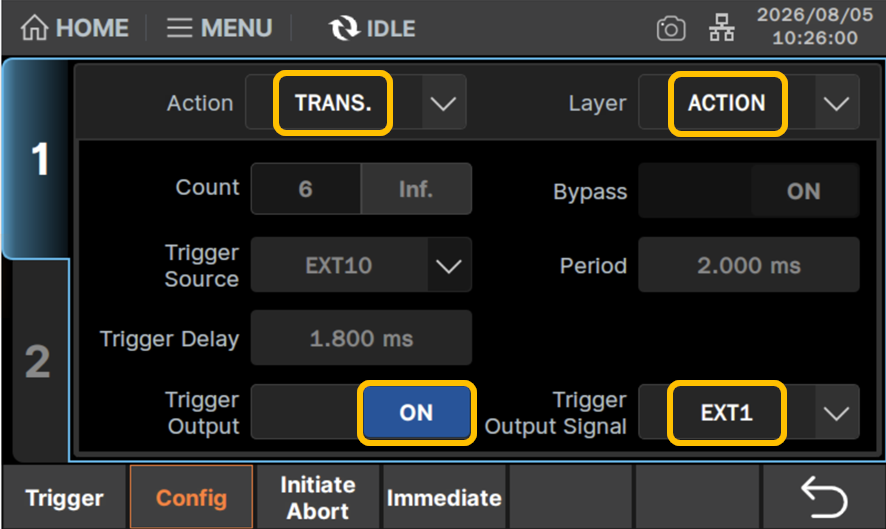

Layer：Action、Action：TRANSに設定します。



CH2のTrigger設定：

CH2 ARMレイヤの設定：

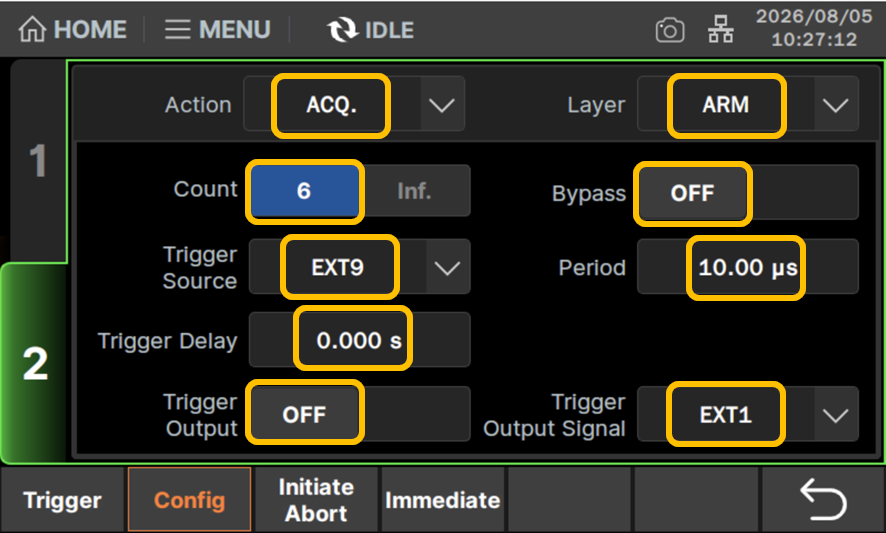

Layer：ARM、Action：ACQに設定します。

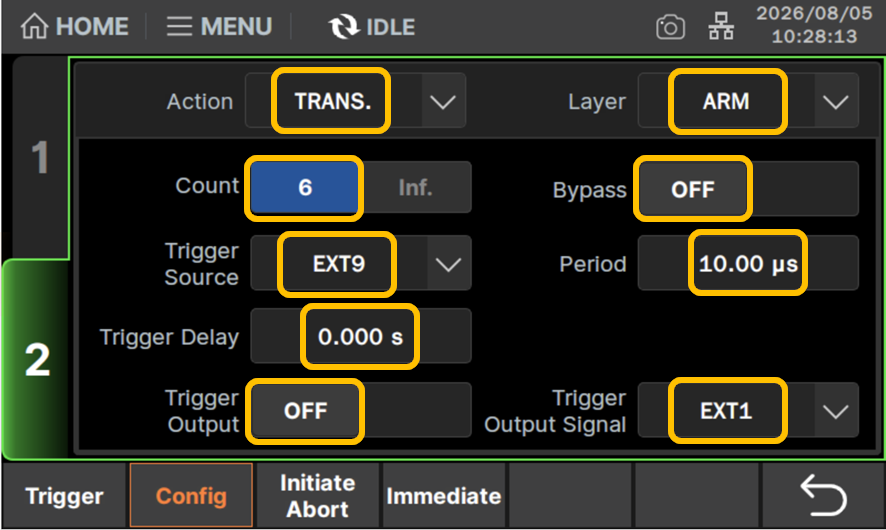

Layer：ARM、Action：TRANSに設定します。

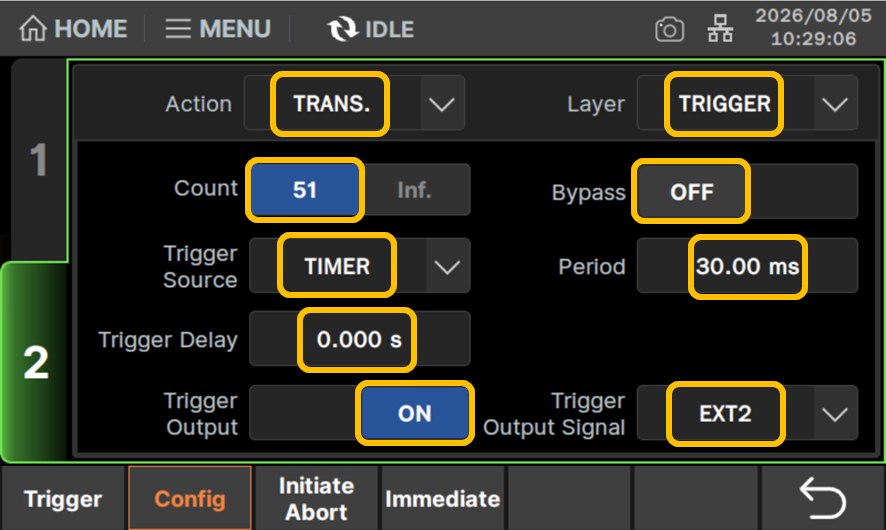

Triggerレイヤを設定します。

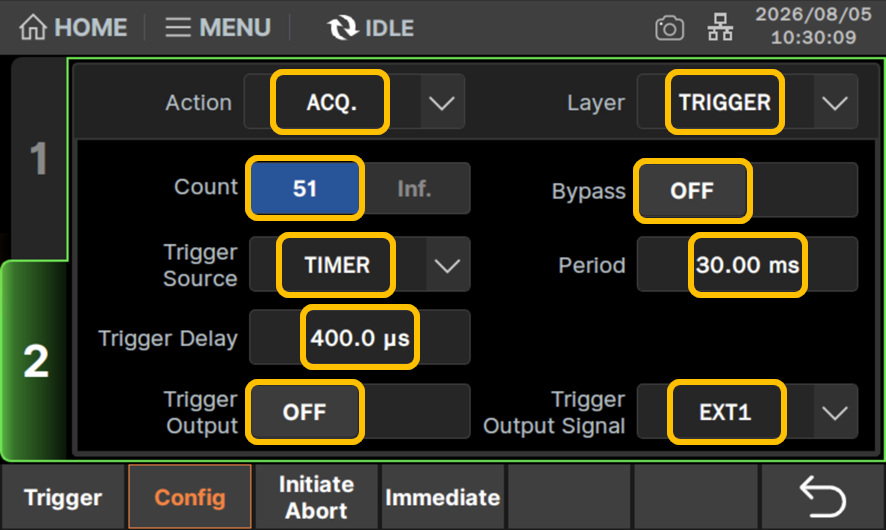

Layer：TRIGGER、Action：ACQに設定します。



ACTIONレイヤの設定を行います。

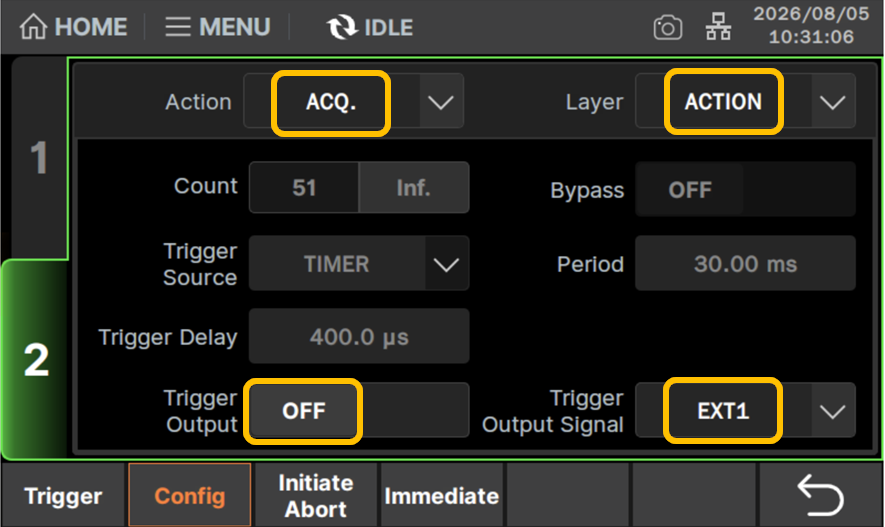

Layer：ACTION、Action：ACQに設定します。

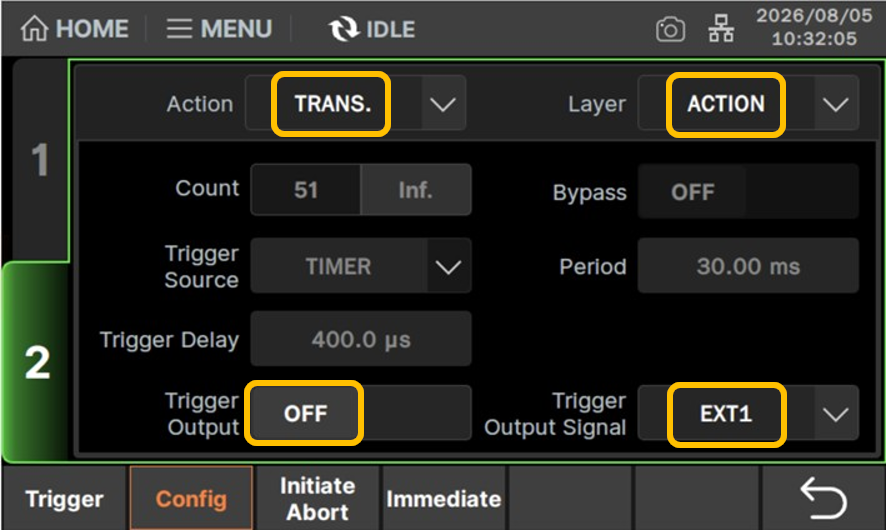

Layer：ACTION、Action：TRANSに設定します。



3.4　トリガピン設定

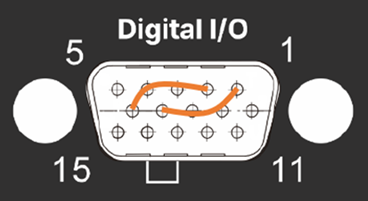

　CH1とCH2のトリガの受け渡しのための設定を行います。

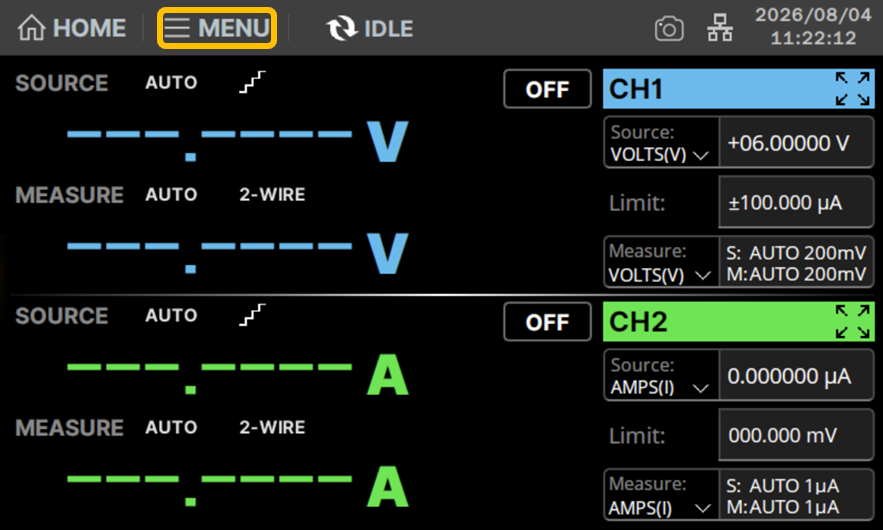

　フロントパネルのMENUボタンを押すか、画面上部のMENU部分をタッチしてメニュー画面に入ります。

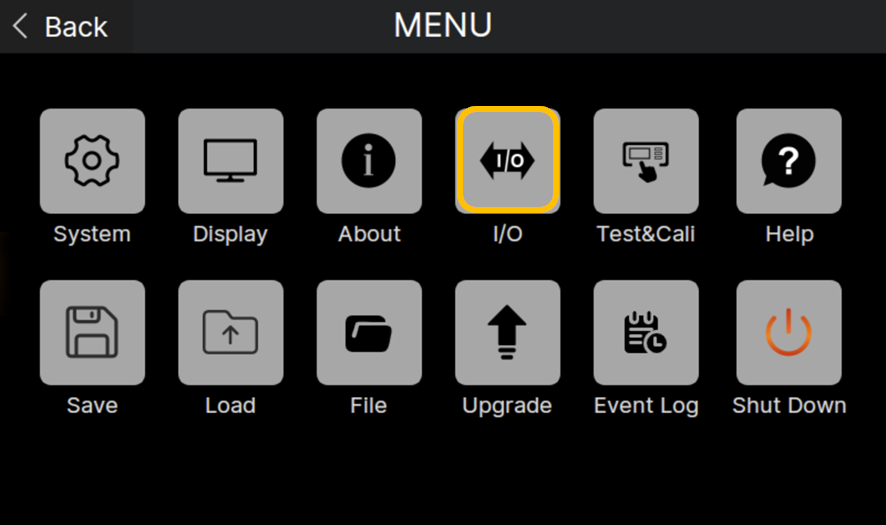

I/Oのボタンをタッチします。

DirectionでOUTPUTを選び、pin1を以下の設定にします。

Direction: OUTPUT
Pin#: pin.1
Function: TRIGGER
Output Trigger Timing: BEFORE
Output Pulse Width: 100us

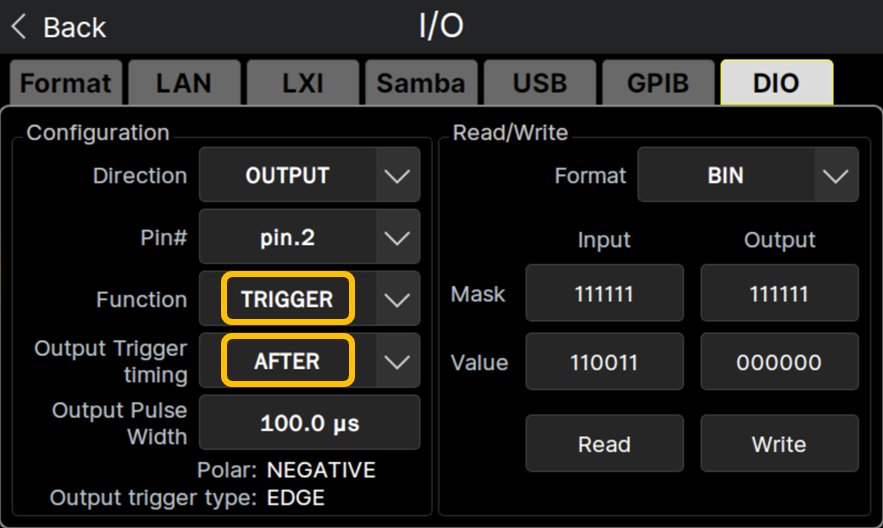

DirectionでOUTPUTを選び、pin2を以下の設定にします。

Direction: OUTPUT
Pin#: pin.2
Function: TRIGGER
Output Trigger Timing: AFTER
Output Pulse Width: 100us

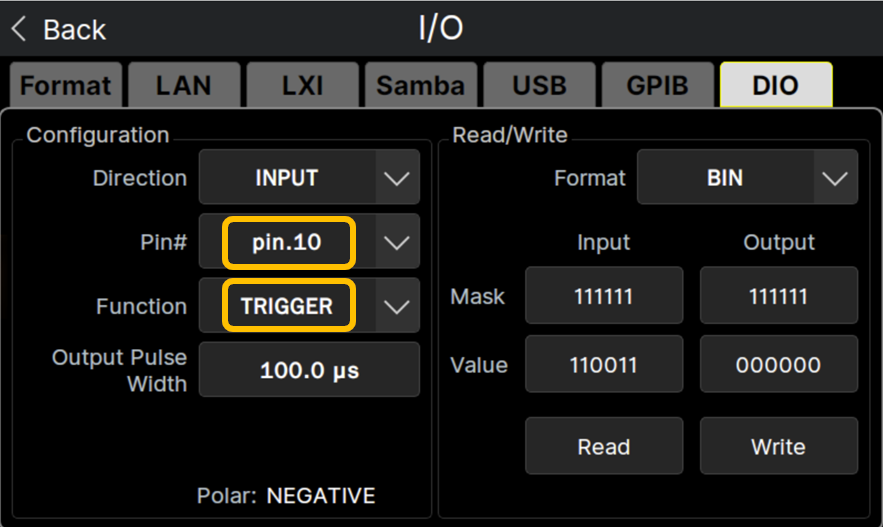

DirectionでINPUTを選び、pin9及びpin10を以下の設定にします。





４．設定の保存と読み出し

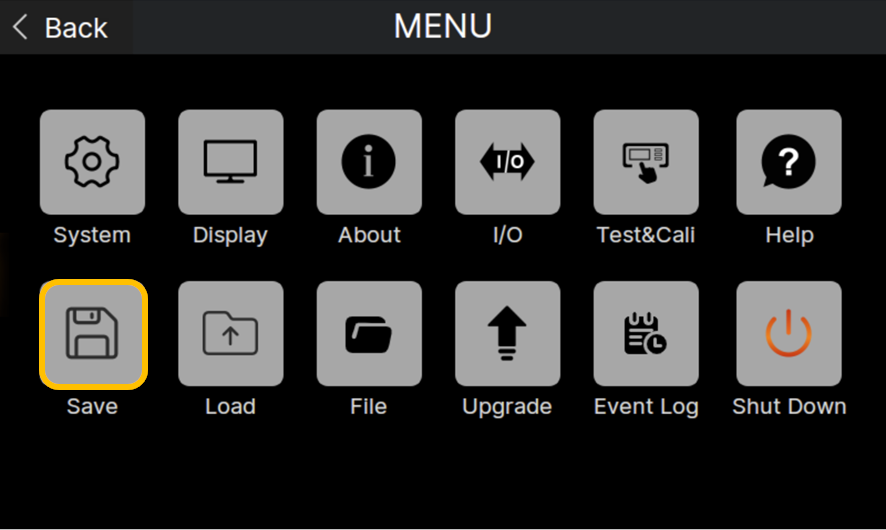

設定は以下の方法で保存可能です。フロントパネルのMENUボタンを押すか、画面上部のMENU部分をタッチしてメニュー画面に入りSaveをタッチします。

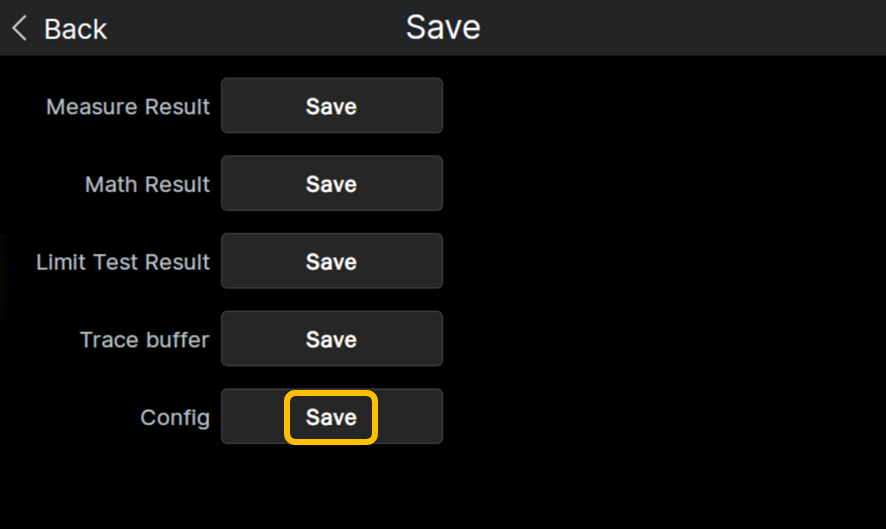

何を保存するか聞いてくるので、Configを選択します。

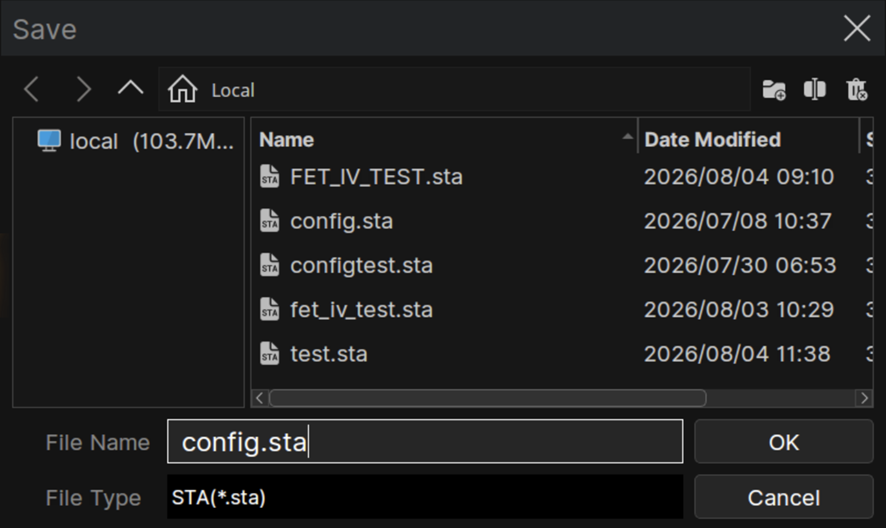

File Nameにファイル名を入力してOKを押すと設定が保存されます。USBメモリを接続した場合は、USBメモリに保存も可能です。

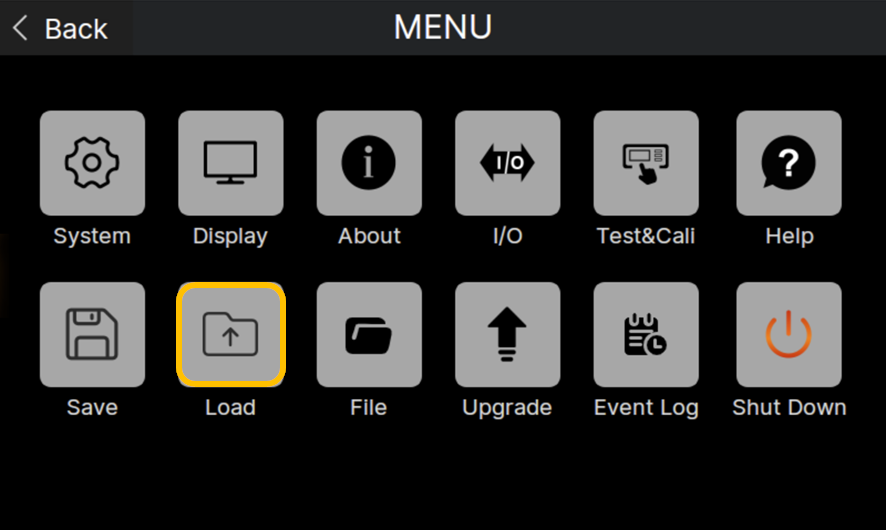

設定の読出しはMENUのLoadボタンをから可能です。フロントパネルのMENUボタンを押すか、画面上部のMENU部分をタッチしてメニュー画面に入りLoadをタッチします。

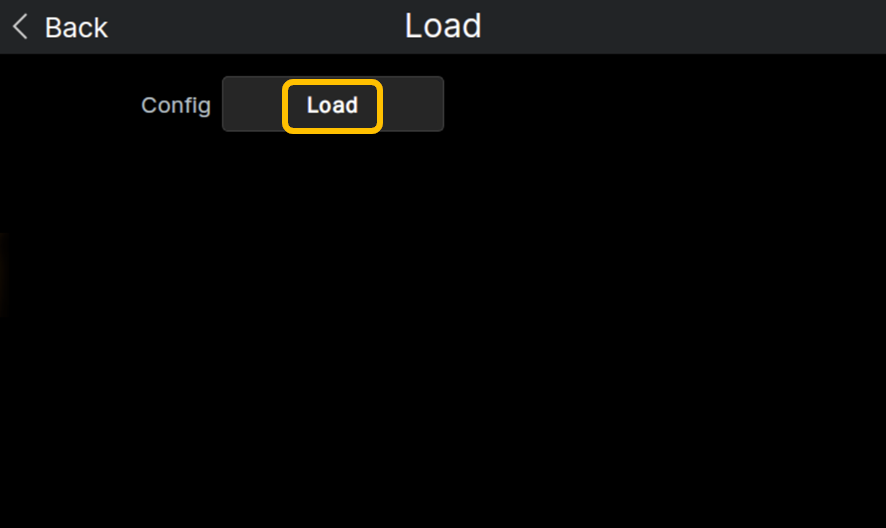

読み込むファイルを聞いてくるので、ConfigのLoadボタンをタッチする。

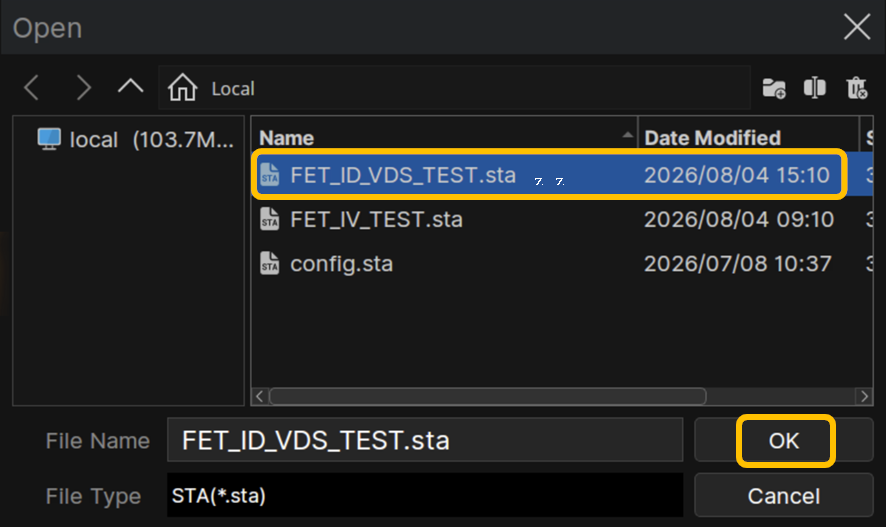

読み込みたいファイルを選択して、OKを押すと設定が読み込まれます。



5.　I-V測定

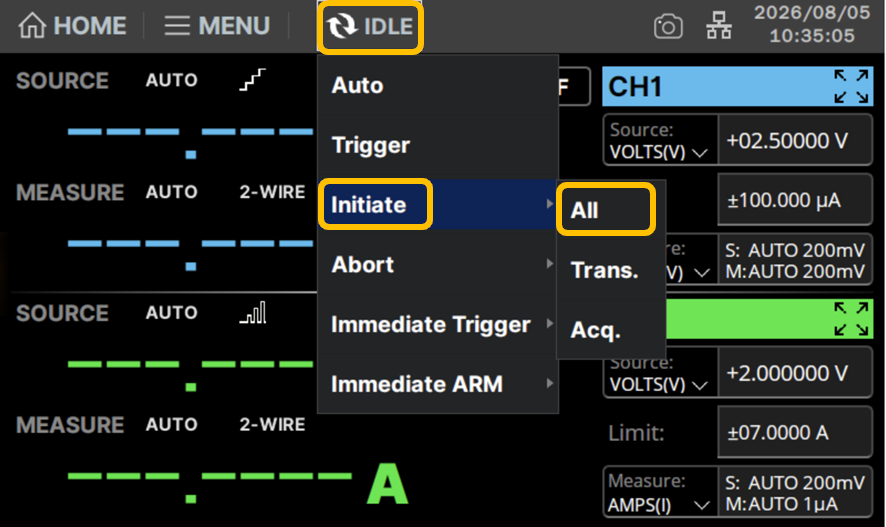

測定の配線、Trigger入出力が正しく接続されていることを確認し、測定を開始する。測定は、HOME画面のIDLE部をタッチし、Initiate-> Allで開始することができます。

測定が終了後は出力をOFFにします。



６．測定結果の確認

CH1を拡大し、Resultをタッチします。

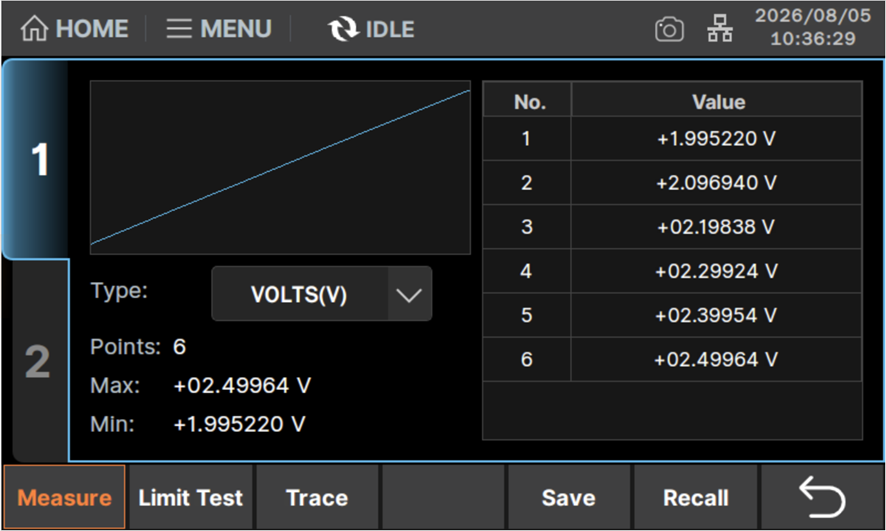

CH1の測定結果が表示されます。

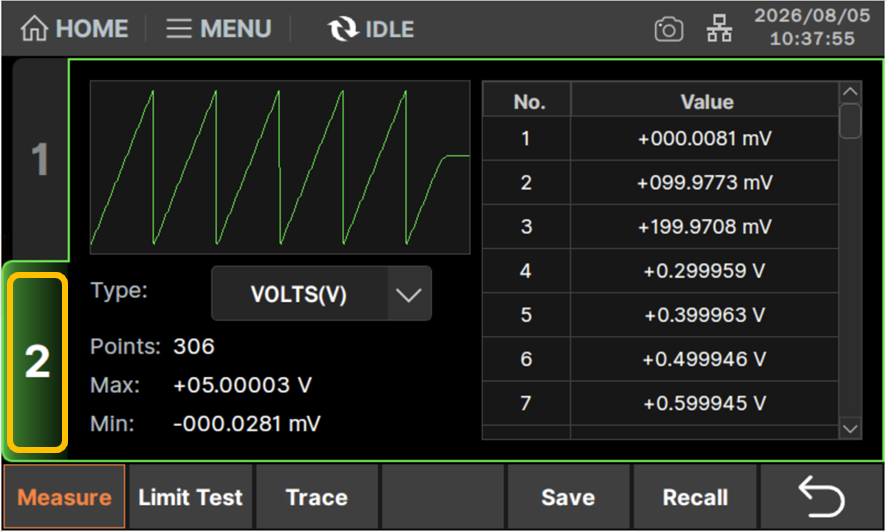

同様に、CH2のResultも確認します。するとCH2の結果に移動できます。

7.　データの保存

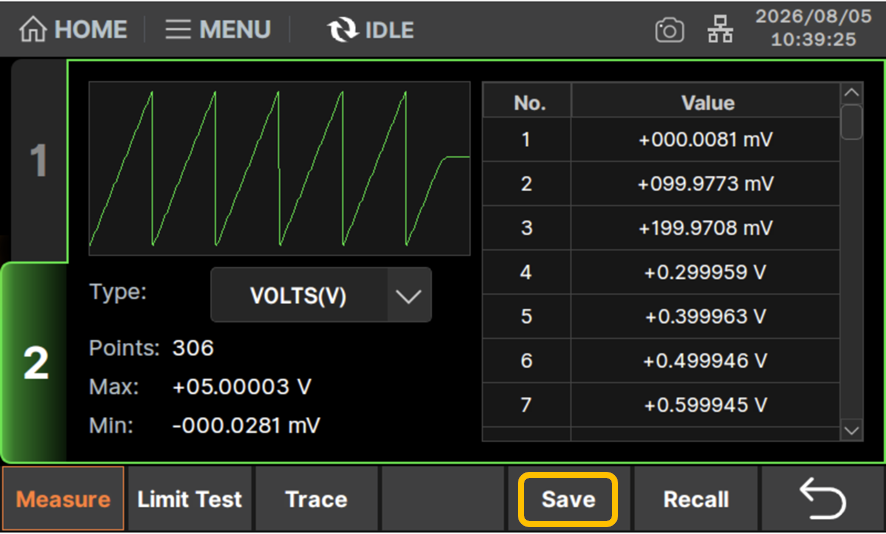

外部USBメモリに保存の場合は、USBメモリをフロントパネルのUSBコネクタに挿入します。Result画面で、Saveをタッチします。

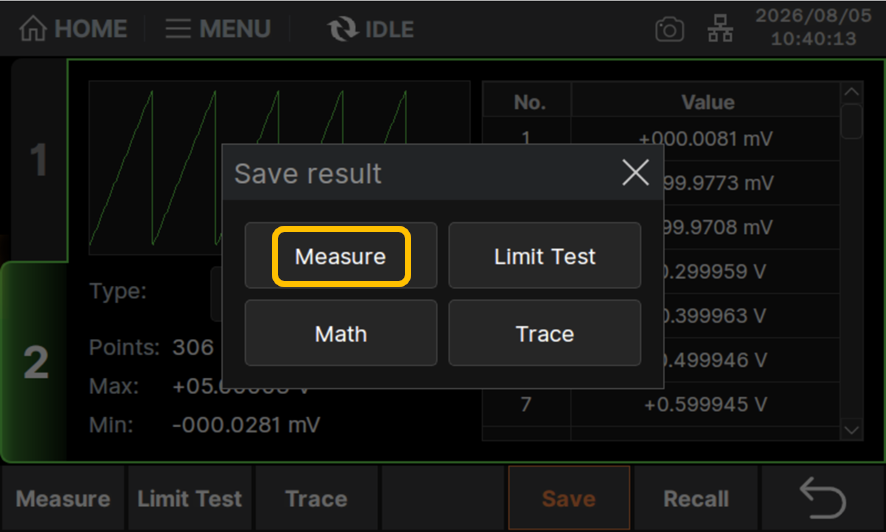

Measureをタッチします。

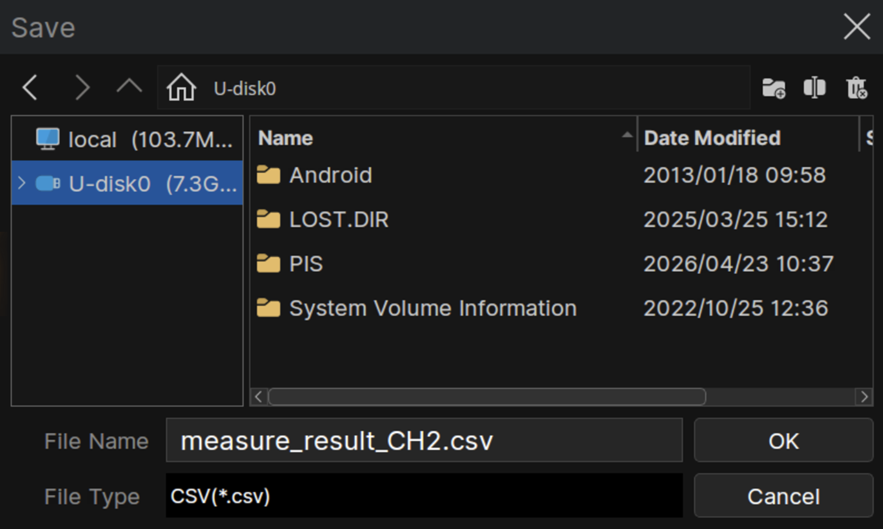

USBメモリ（U-disk0）を選択し、File Nameを入力し、OKを押すとデータがUSBメモリに保存されます。



CH1も同様に保存します。
