MICSIG第三代光アイソレーション差動プローブ：三相インバータブリッジ測定の課題を解決

太陽光発電用インバータ、モータードライブ、車載充電器（OBC）などのアプリケーションにおいて、SiCやGaNといったワイドバンドギャップ半導体の採用が広まるにつれ、三相インバータブリッジのスイッチング周波数と電力密度は大幅に向上しました。その結果、エンジニアや測定ツールは、高電圧安全対策、深刻な電磁干渉、高速スイッチング過渡現象の正確な捕捉など、新たな課題に直面しています。

本記事では、三相インバータブリッジのデバッグ時に遭遇する5つの主要な課題を体系的に分析し、Micsigの第3世代光絶縁プローブ「MOIPシリーズ」を中心とした具体的な解決策を提示する。 Micsig独自のADHOMTアナログ・デジタルハイブリッドレーザー変調技術と光ファイバー絶縁アーキテクチャに基づく本プローブは、温度ドリフトゼロ、キャリブレーション不要、超高コモンモード除去比、超広帯域幅、極めて低い入力容量といった重要な利点を提供します。

測定波形や従来の高電圧差動プローブとの比較テストデータを通じて、本記事では、Micsigの第3世代光絶縁プローブが、正確、安全、かつ効率的なトラブルシューティングおよび回路解析において卓越した利点を持つことを実証し、次世代のワイドバンドギャップインバータトポロジーの開発およびデバッグに不可欠なツールであることを示しています。

キーワード

光絶縁プローブ、レーザー電源、光ファイバー絶縁、MOIP、SigOFIT、三相インバータブリッジ、ワイドバンドギャップ半導体、SiCデバイス、GaNデバイス、フローティング測定、コモンモード除去比（CMRR）

課題への取り組み：なぜ三相インバータブリッジのデバッグはそれほど難しいのか？

三相インバータブリッジは、直流電力を三相交流電力に変換するために使用される中核となるトポロジーです。システムがより高い効率とより高い電力密度へと進化し続ける中、次世代の SiC および GaN パワーデバイスのスイッチング速度はすでにナノ秒レベルに達しています。高電圧（800V 以上）、高周波（100kHz 以上）、および強力な電磁干渉を伴う過酷な条件下では、エンジニアにとってハードウェアのデバッグはますます困難になっています。

従来の差動プローブ（帯域幅 200MHz 未満、絶縁定格 2kV 未満）は、こうした用途において徐々に性能の限界に達しつつあります。高電圧フローティング測定に伴うリスク、高周波コモンモード干渉による波形歪み、およびプローブ自体がもたらす容量性負荷は、いずれも回路の本来の動作状態を変化させる可能性があります。これらの問題は、デバッグ効率を低下させるだけでなく、回路の問題の根本原因を特定する際にエンジニアを誤った方向に導く恐れもあります。

同時に、従来の光絶縁プローブには、著しい温度ドリフト、頻繁な手動校正の必要性、長いウォームアップ時間、長期テスト中の長期安定性の不足といった制限が依然として残っています。これらの欠点により、研究開発の検証や長期にわたる生産テストにおける一貫性の要件を満たすことが困難になっています。

これらの業界の課題を根本的に解決するためには、測定ツールにおいて画期的な技術的ブレークスルーが求められます。 Micsigの第3世代光絶縁プローブ「MOIP」シリーズは、電気-光-電気変換、光ファイバー絶縁、レーザー電源技術、およびMicsig独自のADHOMTアナログ・デジタルハイブリッドレーザー変調技術を活用し、高電圧、高周波、および強い電磁干渉環境向けに、ウォームアップ不要、温度ドリフトゼロ、キャリブレーションフリーの、高精度かつ安全な新しい測定ソリューションを提供します。

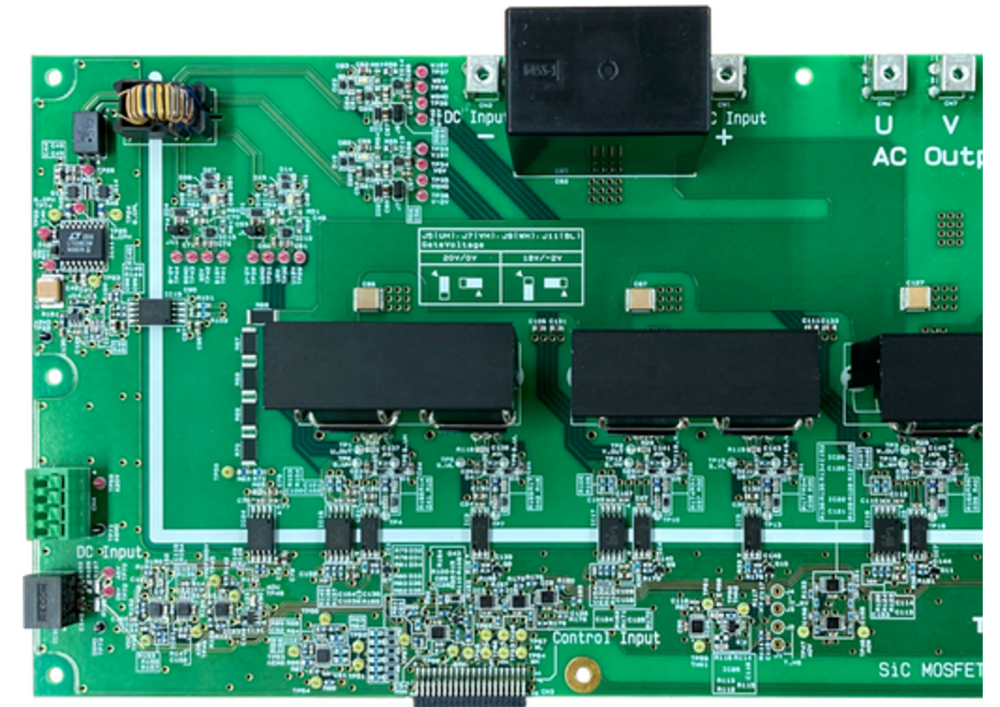

図1：三相電力用途向けのSiC/GaN三相インバータブリッジハードウェアボードの測定例

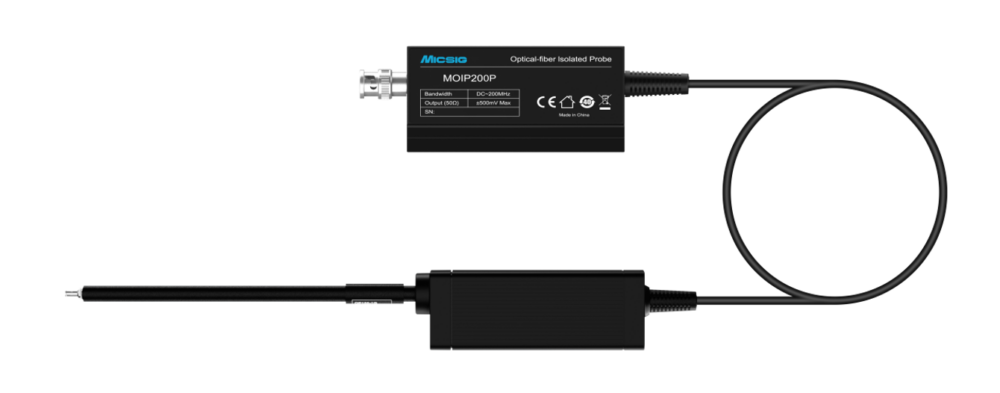

第3世代 SigOFIT 光絶縁プローブ — MOIPシリーズ

三相インバータブリッジの動作原理と試験要件

動作原理の概要

エンジニアリング用途で最も一般的に使用される電圧源型三相インバータブリッジは、3つのハーフブリッジユニットで構成され、合計6つの電力スイッチングデバイスを含んでいます。その制御方式は通常、SVPWM（空間ベクトルパルス幅変調）を採用しており、6つの非ゼロおよび2つのゼロの空間電圧ベクトルを合成して回転する円形磁場を近似し、それによってモーターなどの負荷を駆動します。

各スイッチングサイクルにおいて、ゼロベクトルの挿入により、同一相の上側ブリッジアームと下側ブリッジアーム間の垂直整流が可能になるほか、異なる相間の論理的なスイッチング遷移も伴います。

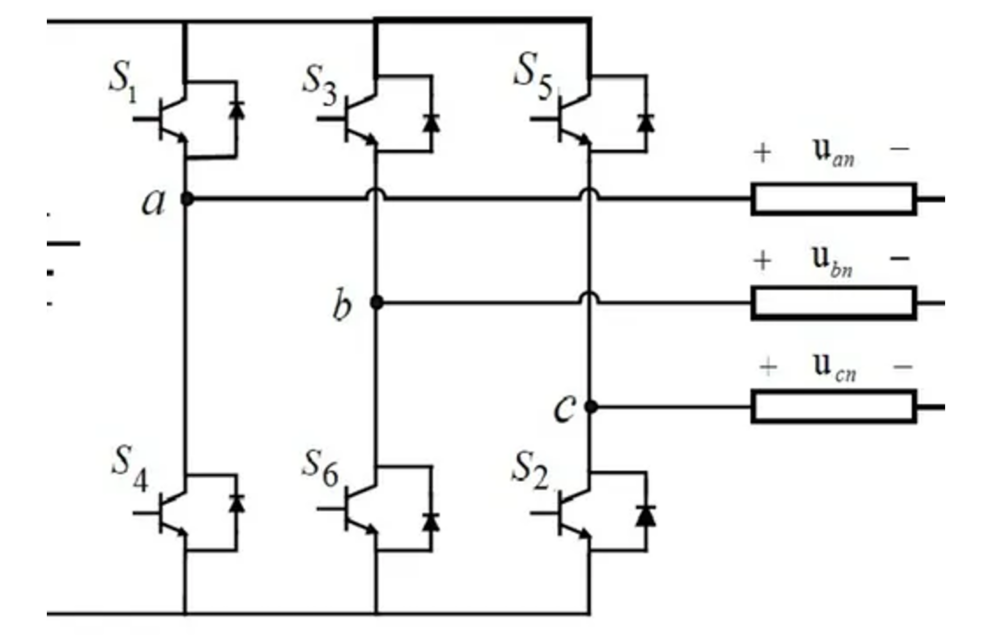

図2：三相インバータブリッジのトポロジー

デバッグの主要要件

三相インバータブリッジのデバッグにおいて、ハードウェアエンジニアの主な目的は、以下の5つのポイントに要約できます。

絶対的な測定安全性：数百ボルトから1,000ボルトを超えるDCバス電圧、およびフローティングノードでの安全な測定を可能にする。
正確な過渡現象の捕捉：ナノ秒レベルのスイッチング立ち上がり/立ち下がりエッジおよび電圧スパイクを完全に捕捉し、デバイスのストレスを正確に評価する。
優れたノイズ耐性：強力な電磁放射やグランドループ干渉下でも、ゲート駆動信号およびブリッジアーム電圧の元の波形を忠実に再現する。
非侵入型プローブ接続：プローブの接続によって回路の本来の寄生パラメータが変化しないことを保証し、測定プロセス自体が回路の動作条件を変えることを防ぎます。

5.長期安定性＋高精度小信号測定：温度ドリフトゼロかつキャリブレーション不要の動作により、長時間の連続試験をサポートすると同時に、研究開発の検証および生産の一貫性試験の両方において、ミリボルトレベルのフィードバック信号を安定して測定します。

デバッグにおける4つの主要な課題

課題1：深刻なコモンモード干渉を伴うフローティング測定

アッパーアームSiC MOSFETのゲート信号は、高電位フローティング環境で動作します。800V DCバスおよび高dv/dtスイッチングの条件下では、コモンモード干渉が極めて深刻になります。従来のプローブではこのような測定を安全に行うことはできず、高電圧差動プローブでも、低振幅のゲート信号を測定する際に、高いノイズフロア、波形歪み、および不十分な精度に悩まされることがよくあります。

課題 2：強い干渉下で信号が判別不能になる

SiCデバイスのMHzレベルのスイッチング速度は、激しい電磁干渉（EMI）を発生させます。従来の差動プローブのコモンモード除去比（CMRR）は高周波数域で大幅に低下し、100MHzでは通常26dBを下回ります。その結果、測定されたゲート駆動信号はノイズスパイクで埋め尽くされ、ミラープラトーは干渉に完全に埋もれてしまい、実際のゲート駆動挙動を正確に解析することが不可能になります。

課題 3：過渡信号が瞬時に消失する

ナノ秒レベルのスイッチングエッジ（5nsの遷移など）には、寄生インダクタンスやスイッチング損失に関する重要な情報が含まれています。帯域幅が200MHzに制限されている従来のプローブでは、このような急速な遷移を正確に再現することができません。電圧スパイクは平滑化され、立ち上がり時間は人為的に広がって見え、測定誤差は30%を超えることもあり、デバイスの損失評価や熱設計の最適化に深刻な影響を及ぼします。

課題4：大きな温度ドリフトと頻繁な校正により、長期テストの信頼性が低下する

ループ解析や量産テストにおいて、従来の光絶縁プローブはゼロオフセットやゲインのドリフトが生じることがよくあります。電源投入後のウォームアップ時間が必要であり、頻繁な手動による再校正も求められます。これは貴重なデバッグ時間を消費するだけでなく、ミリボルトレベルの微小信号測定において重大な誤差やデータの再現性の低下を招き、長期の信頼性試験やバッチ間の一貫性検証には不向きです。

解決策：Micsigの第3世代光絶縁プローブがこれらの課題を一つずつ解消

Micsigの第3世代光絶縁プローブMOIPシリーズは、独自のADHOMTアナログ・デジタルハイブリッドレーザー変調技術と、光ファイバー絶縁およびレーザー電源技術を組み合わせることで、上記のデバッグ上の課題をすべて解決します。

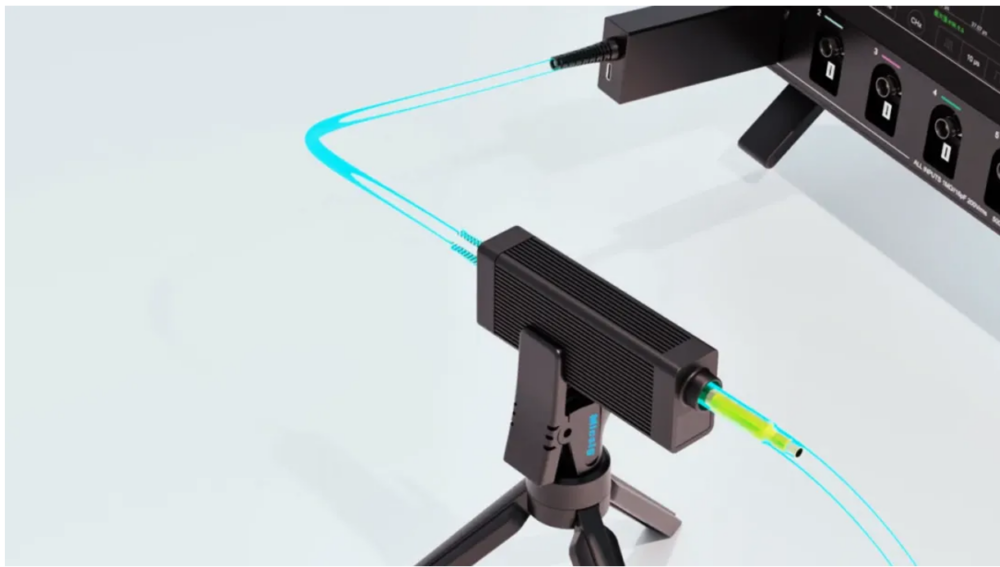

中核技術の原理：完全な電気的絶縁＋温度ドリフトゼロかつキャリブレーションフリーの動作

Micsigの第3世代光絶縁プローブは、光ファイバー伝送およびレーザー電源技術と組み合わせた電気-光-電気変換アーキテクチャを採用しています。Micsig独自のADHOMTアナログ・デジタルハイブリッドレーザー変調技術と相まって、真の温度ドリフトゼロ、キャリブレーション不要の動作、ウォームアップ不要の即時使用可能状態を実現し、バッテリーや繰り返しの充電の必要性を排除します。

これにより、長期にわたる連続的かつ安定した動作が可能となり、24時間365日の途切れない高精度試験の要件を完全に満たします。

究極の安全性と浮遊電圧測定

光ファイバー絶縁により高電圧伝導経路を完全に排除し、最大85kVの絶縁耐圧性能を実現します。カスタマイズ版では110kVを超える耐圧性能も可能です。これにより、800V DCバスシステムおよびスイッチング電圧スパイクの試験要件を容易に満たします（設計上の推奨値：絶縁定格 > (バス電圧 + スパイク電圧) × 1.5）。

卓越したコモンモード除去性能

光ファイバー絶縁アーキテクチャにより、このプローブは入力側でグランドに対するコモンモード寄生容量が極めて低くなっています。これにより、コモンモード電流経路のインピーダンスが大幅に増加し、DCから1GHzまでの全周波数帯域にわたって卓越したCMRR性能を実現します：DCで180dB、100MHzで128dB、500MHzで114dB、そして1GHzでも108dBです。これにより、通常は干渉に埋もれてしまうミラー・プラトー現象やゲート発振の波形も、鮮明に再現することが可能になります。

ナノ秒レベルの過渡現象を歪みなく捕捉

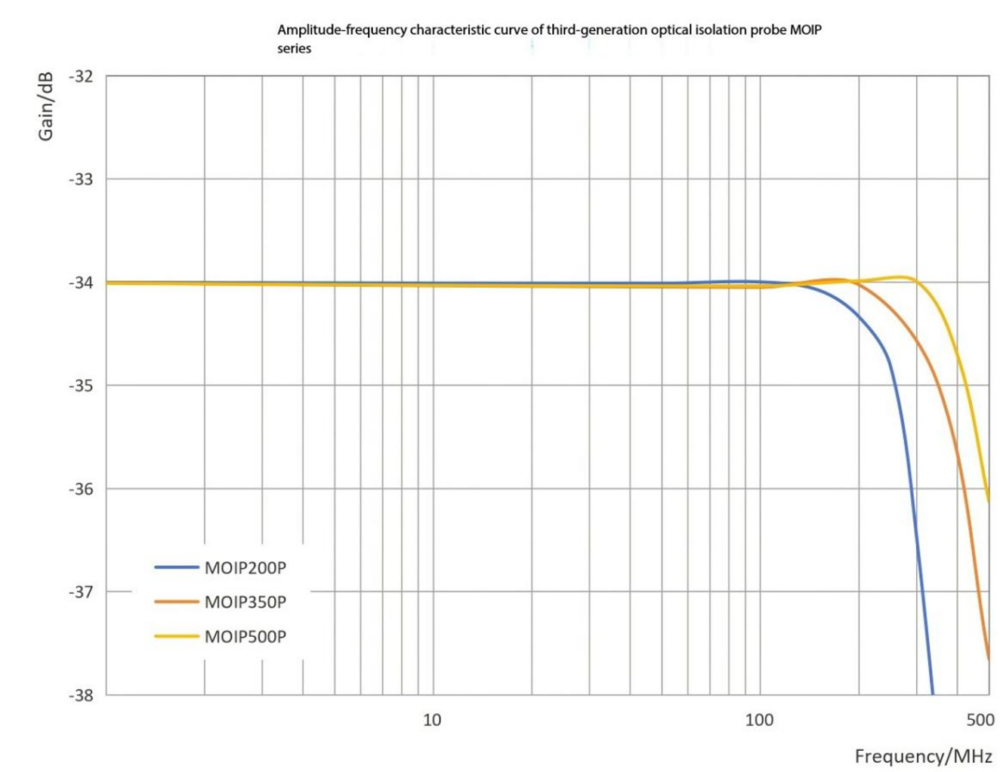

第3世代の光絶縁プローブは、最大1GHzのアナログ帯域幅をサポートし、超高速な立ち上がり時間と大幅に強化された振幅-周波数特性を備えています。帯域幅範囲の半分以内において1%の測定精度を達成し、従来のプローブで使用されていた従来の「帯域幅の1/5測定ルール」を打ち破りました。SiC MOSFETの5ns、あるいはそれ以上の高速なスイッチングエッジを歪みなく捕捉できるため、1000Vレベルの電圧スパイクを正確に定量化し、スナバ回路の最適化やスイッチング損失解析のための信頼性の高い測定データを提供します。

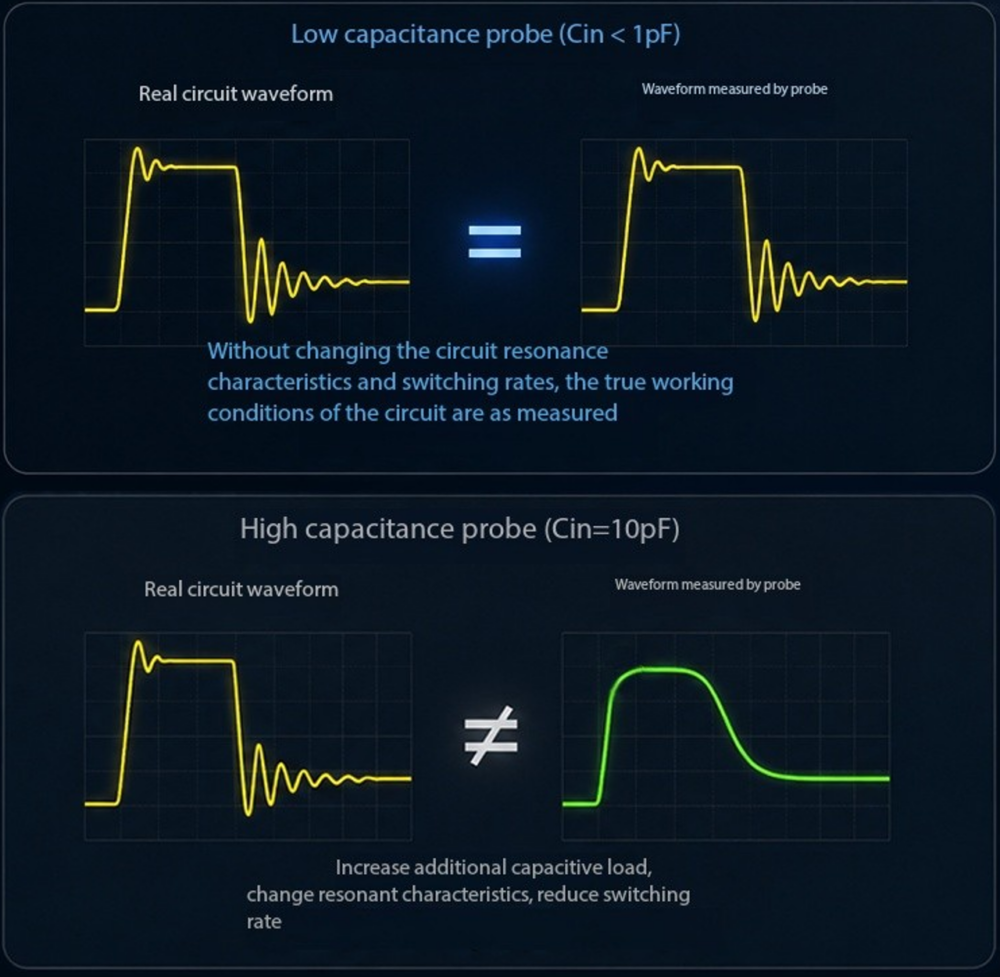

ほぼゼロの負荷効果

極めて低い容量性負荷により、回路の共振特性やスイッチング速度を変化させることなく、高周波スイッチングノードにプローブを接続できます。これにより、測定波形が回路の実際の動作状態を忠実に反映することを保証します。

高精度かつ高同期のマルチチャンネル測定

第3世代の光絶縁プローブはマルチチャンネル構成に対応しており、各チャンネルが独立した光ファイバー伝送と完全な電気的絶縁を採用しているため、チャンネル間の干渉を排除しつつ、チャンネル間のタイミングスキューを極めて小さく抑えています。ブリッジの上側および下側のゲート駆動信号とVds電圧波形を同時に捕捉し、1.2μsという極めて短いデッドタイムを正確に測定できます。これにより、デッドタイム補償の最適化や出力電流波形の品質向上に向けた、正確なタイミング基準を提供します。

温度ドリフトゼロかつキャリブレーション不要による高精度小信号測定

Micsig独自のADHOMTアナログ・デジタルハイブリッドレーザー変調技術を活用することで、本プローブは温度ドリフトを完全に抑制し、ウォームアップや頻繁な再校正の必要性を排除します。0.3mVrms以下のノイズフロアと1%未満の測定精度により、高信頼性のパワーループ・ボード線形図解析結果を保証すると同時に、長期間にわたる生産テストにおける一貫性要件も満たします。

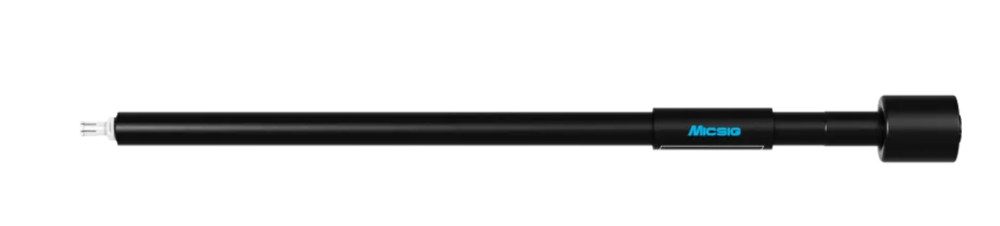

耐久性を高めたアッテネーター設計

新たに最適化された交換可能な減衰器構造により、耐衝撃性と耐摩耗性が向上し、長期的なメンテナンスコストを削減します。また、長時間の高負荷連続試験においても高い安定性を発揮するため、研究開発ラボや生産ラインでの過酷な使用環境に最適です。

測定性能の比較：

Micsig 第3世代光絶縁プローブ対 従来型高電圧差動プローブ

試験プラットフォーム構成

電源トポロジー：三相電圧源インバータブリッジ
パワーデバイス：SiC MOSFET（スイッチング周波数100kHz、立ち上がり時間5ns）
DCバス電圧：800V
試験負荷：5kW 三相誘導電動機
測定機器：1GHzオシロスコープ、Micsig社製第3世代光絶縁プローブMOIP200P、および従来の高電圧差動プローブ（200MHz帯域幅、2kV絶縁、3pF入力容量、100MHzで26dB CMRR）

高コモンモード・フローティング測定の比較

従来の高電圧差動プローブ：アッパーアームSiCデバイスのゲート電圧を測定する際、プローブは高いdv/dtのコモンモード干渉の影響を強く受けます。微小なゲート駆動信号では、ノイズフロアが高くなりやすく、波形ジッタが発生し、測定精度が不十分になりがちです。

Micsig 第3世代光絶縁プローブ：接続後すぐに測定が可能で、安定した鮮明な波形を提供します。超高コモンモード除去性能と光ファイバー絶縁フロート測定設計により、高コモンモードノイズを効果的に抑制します。また、複数の交換可能なアッテネーターに対応しており、ゲート駆動電圧レベルに精密にマッチングさせることで、高精度なフロート測定を実現します。

耐干渉性の比較

従来の高電圧差動プローブ：ゲート駆動波形には高周波ノイズスパイクが混入し、重要なミラー・プラトーが完全にぼやけて判別不能になります。

Micsig 第3世代光絶縁プローブ：波形はクリーンでシャープ、かつ明瞭なままです。100MHzで128dBという超高CMRRにより、プローブはテスト環境における強力なコモンモード干渉を効果的に抑制し、ミラープラトーの詳細を明確かつ完全に表示します。

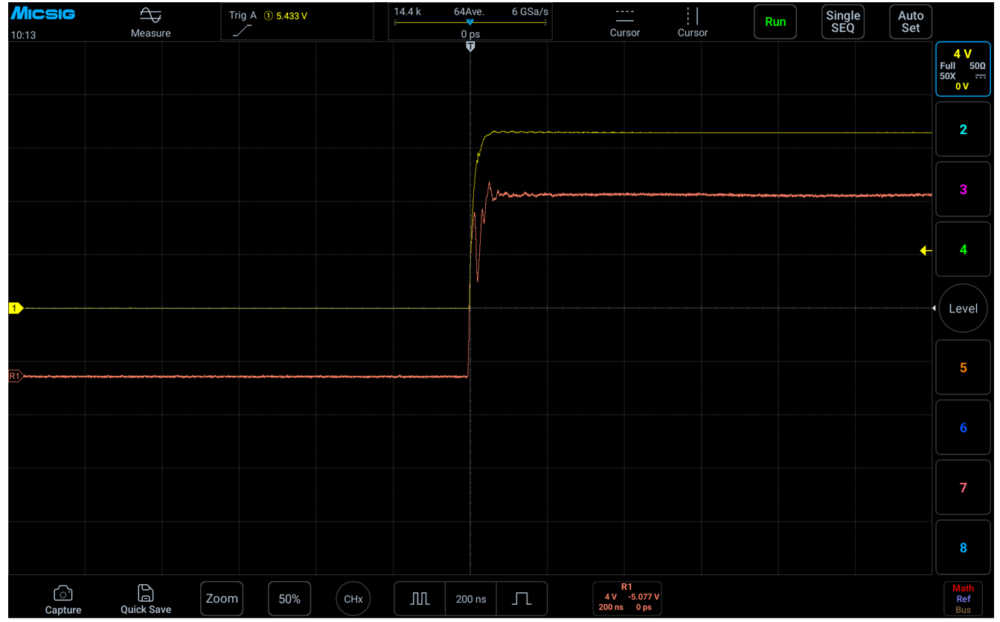

スイッチング過渡応答の捕捉比較

従来の高電圧差動プローブ：帯域幅の制限により、本来の5nsの立ち上がり時間が10ns以上に伸びてしまいます。電圧スパイクは大幅に過小評価され、波形は歪んでしまいます。

Micsig 第3世代光絶縁プローブ：5nsの立ち上がり時間を正確に再現し、1000Vの電圧スパイクを完全に捕捉します。波形エッジは急峻なまま維持され、人工的なリンギングは発生しません。帯域幅の半分以内において1%の精度で、SiCデバイスの真のハードスイッチング特性を忠実に再現します。

マルチチャンネル同期とデッドタイム測定の比較

従来の高電圧差動プローブ：チャンネル間の顕著なタイミングスキューにより、1.2μsのデッドタイムの正確な測定は信頼性が低くなります。チャンネル間の正確な時間的整合性が欠如しているため、スイッチングシーケンスやデッドタイムの挙動を効果的に検証することができません。

Micsig 第3世代光絶縁プローブ：4チャネルの同期取得に対応しており、ブリッジの上側/下側のゲート信号とVds波形の間で、明確かつ正確に整合されたタイミング関係が得られます。 1.2μsのデッドタイムが正確に特定・検証されます。補償最適化に使用された測定データに基づき、モータ相電流の高調波成分（5次および7次高調波）が1%未満に低減され、よりスムーズで安定したシステム動作が実現します。

測定精度と安定性の比較

従来の高電圧差動プローブ：高電圧差動プローブは通常、広い測定範囲に対応するように設計されているため、微小信号を測定する際に高いノイズレベルと著しい変動が生じます。従来の光絶縁プローブは、ウォームアップと頻繁な手動キャリブレーションが必要であり、長期間の測定では顕著なドリフトが見られることがよくあります。

Micsig 第3世代光絶縁プローブ：ウォームアップ不要で即座に動作し、温度ドリフトゼロ、校正不要の性能を実現します。起動時の自動自己校正後、極めて低いノイズフロアで動作中も安定した測定を維持します。ループ補償の最適化に用いられた正確な測定データに基づき、出力電圧のリップルを30%低減しており、長期試験においても優れた一貫性を示し、研究開発および生産試験の両方の基準を完全に満たしています。

高電圧試験の概念を再定義するツール

三相インバータブリッジのデバッグにおける核心的な課題は、従来の測定ツールでは次世代SiCおよびGaNパワーデバイスの高周波、高電圧、高精度という要件を満たせなくなっている点にあります。同時に、従来の光絶縁プローブは、温度ドリフト、頻繁な校正の必要性、長いウォームアップ時間、および長期安定性の低さといった制約があり、過酷な動作条件下での効果的な導入が困難でした。

Micsigの第3世代光絶縁プローブ「MOIP」シリーズは、独自のADHOMTアナログ・デジタルハイブリッドレーザー変調技術、光ファイバー絶縁、および先進的なレーザー電源技術を統合しています。これにより、24時間365日の連続かつ中断のない高精度測定が可能となり、バッテリー充電によるダウンタイムを排除します。 85kV以上の絶縁能力、180dBの超高コモンモード除去比、1GHzの帯域幅、そして優れた振幅・周波数特性を備え、温度ドリフトゼロ、校正不要の動作、および長期安定性を実現します。その中核となる性能は、従来の高電圧差動プローブや市場の他の光絶縁ソリューションを完全に凌駕しており、業界をリードするレベルに位置づけられています。

包括的な比較試験により、本製品は単なる性能の段階的な向上にとどまらず、高電圧パワーエレクトロニクス測定におけるパラダイムシフトであることが実証されています。これにより、エンジニアは内部回路の挙動を直接観察し、過電圧ストレス、ドライバの異常、タイミングのずれなどの潜在的な不具合を正確に特定することが可能になります。温度ドリフトゼロ、校正不要、即座に使用可能な特性を備え、デバッグ効率と生産テストの一貫性を大幅に向上させ、高電圧試験をより安全、効率的、かつ高精度なものにします。
