ノイズソース ENR値が15 dBと5 dBの違い　-2

一般的なENR 5 dB（または 6 dB）のノイズソース

ENR値の異なるノイズソースは、通常、根本的に異なる設計で構成されています。

💡 ENR値が異なるノイズソースの構造

ノイズソースの主要部品は、雑音を発生させるノイズダイオード（またはノイズチューブ）と、そのノイズを整合させるためのRF回路です。

1. ENR 15 dBのノイズソース

構造: 非常に高い過剰雑音電力（ホットノイズ）を発生させるように設計された高性能なノイズダイオード（多くの場合、特殊な構造の半導体またはガスの放電管）を使用します。
特徴: 広い周波数範囲で高レベルのノイズ出力を提供します。

2. ENR 5 dBのノイズソース

構造: 低い過剰雑音電力（ホットノイズ）を発生させるように設計されたノイズダイオードを使用します。これは、ノイズダイオードの動作条件（駆動電流など）や、RF回路の設計によってENRが意図的に低く設定されています。
アッテネータを使用しない理由:
- 低NF測定の精度確保: ENR 5 dBノイズソースは、非常にNFが低いデバイス（例：LNA）を高精度で測定するために使用されます。アッテネータを使用すると、アッテネータ自身が発する熱雑音が加算され、ノイズ源のENR値やSパラメータの不確かさが増してしまいます。
- VSWRの安定性: NF測定において、ノイズソースの出力整合（VSWR）は非常に重要です。アッテネータを付加すると、アッテネータの特性と接続部の影響により、VSWRが悪化する可能性があり、正確な測定を妨げます。

🔬 校正とENRの正確性

メーカーは、ENR 5 dBおよびENR 15 dBのノイズソースをそれぞれ個別の製品として設計し、ナショナルラボや認証された校正機関でENR値を直接測定・校正します。この校正値（ENRの周波数ごとの表）に基づいて、測定器（ノイズフィギュアアナライザ）がNFを計算します。

ENR 5 dBのノイズソースは、低NFデバイスを高精度で測定するという目的のために、ENR値だけでなく、VSWRや安定性などの特性も最適化されているため、単に減衰器でノイズレベルを下げたものではない、専用の機器なのです。

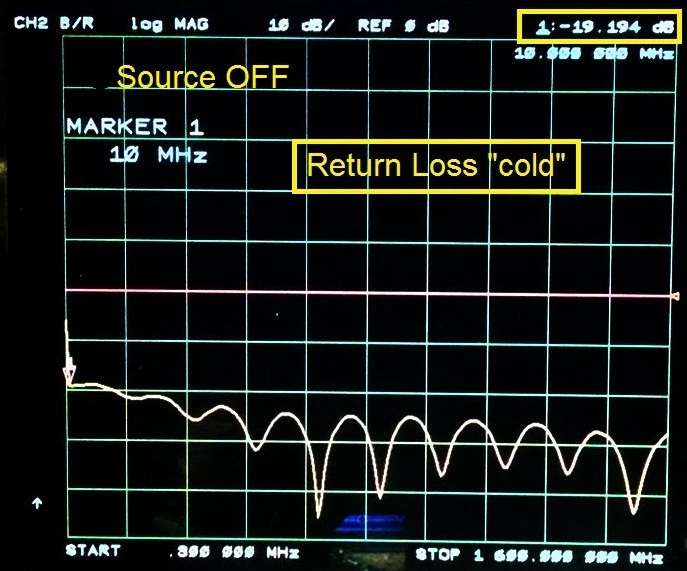

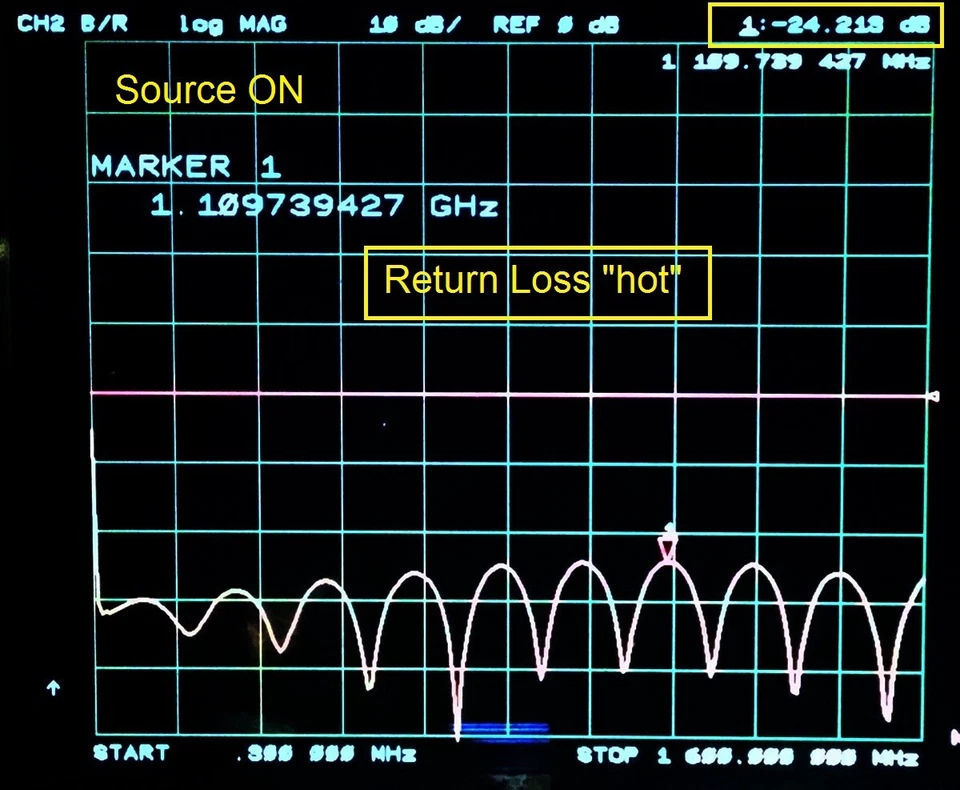

ノイズソースのRetern Loss COLD/HOTの例

出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
