MacBook Pro M5シリーズ（特にM5 Pro / M5 Max）のロジックボードやチップパッケージ裏面に配置されているシリコンキャパシタは、電源インテグリティ（PI）を極限まで高めるための重要なコンポーネントです。
最新の分解レポートや技術仕様に基づくと、M5チップ、特に新採用の「Fusion Architecture」におけるシリコンキャパシタの役割は以下の通りです。
1. パッケージ裏面への高密度実装
M5 Pro/Maxでは、TSMCの最新パッケージング技術（SoICなど）が活用されており、チップのダイ（半導体本体）の直下に非常に薄いシリコンキャパシタが配置されています。
-
最短距離でのデカップリング: 従来のMLCC（積層セラミックキャパシタ）を基板上に並べるのと違い、パッケージ裏面やインターポーザ内にシリコンキャパシタを配置することで、配線インダクタンス（ESL）を極小化しています。
-
スイッチングノイズの抑制: 3nmプロセスに移行し、動作電圧が低下（1.0V未満）しつつも消費電流（A）が増大する中で発生する、急峻なdi/dtに伴う電源電圧の変動（Vdroop）を瞬時に抑え込みます。
2. 「Fusion Architecture」と電源安定化
M5 Pro/Maxで導入された、2つのダイを接続して1つのSoCとして機能させるFusion Architectureでは、ダイ間の高速通信インターフェース周辺の電源安定化が極めて重要です。
-
広帯域ノイズの吸収: 前述のPICS技術などを用いたシリコンキャパシタが、高周波（数十GHz帯）のノイズを吸収し、データ転送のジッタを低減します。
-
熱設計への寄与: シリコンキャパシタは温度変化による容量変化がほとんどないため、M5 Maxのような高発熱なチップの直下にあっても、安定したデカップリング性能を維持できます。
3. ハードウェアとしての特徴
もし手元に分解されたロジックボードがある場合、チップ中央の裏面に整然と並んでいる非常に小さく、表面が鏡面のように光っている素子がそれです。
-
外観: 一般的なMLCCがざらついたセラミックの質感であるのに対し、シリコンキャパシタはシリコンウェハ特有の光沢を持っています。
-
薄さ: 数百μmという極薄設計により、MacBook Proの筐体内の極めて狭いスペース（チップと基板の間など）への実装を可能にしています。
エンジニア視点での注目点
EMC設計の観点から見ると、AppleがM5でシリコンキャパシタを多用しているのは、単なる小型化のためだけではありません。「電源ノイズを発生源（ダイ）から1mmも外に出さない」という思想に基づいています。これにより、周辺のThunderbolt 5やWi-Fi 7といった高感度な通信回路への干渉を物理層レベルで遮断し、システム全体のS/N比を向上させています。
Apple MacBook Pro 16 M5 Max Teardown – Full Disassembly, Specs & Architecture Breakdown
この動画では、M5 Maxの内部構造やFusion Architecture、そして複雑なパッケージングの実態について、実際の分解を通じて詳しく解説されています。
出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
参考：
 |
出典：EE Times Japan 「最新ノートPC5機種を分解 新旧MacBook Proの中身の違いは？」

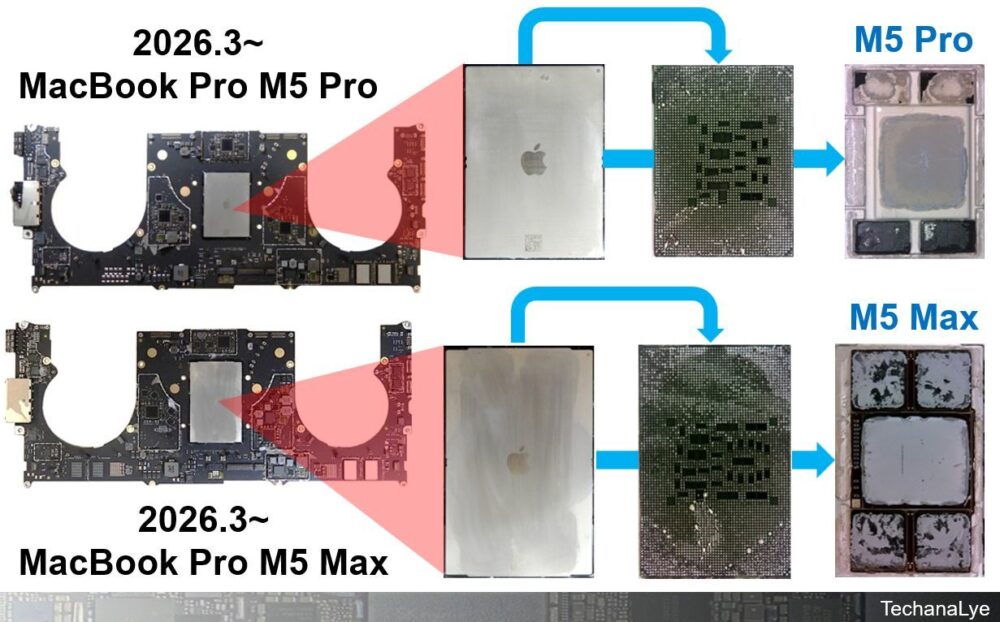

上段がM5 Pro版、下段がM5 Max版のパッケージ裏面と金属LIDを取り外したチップの様子である。パッケージ裏面には電源安定化のシリコンキャパシターがびっしりと並んでいる。 |
