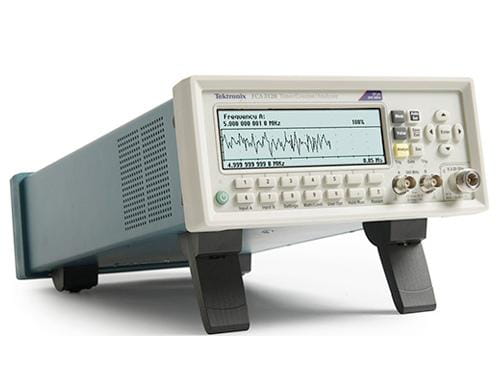

Tektronix FCA3000、FCA3100、MCA3000シリーズの周波数カウンタは、RF測定、クロック信号解析、機器検定のシーンで登場頻度が高い機種です。FCA3000およびFCA3100シリーズは最高20 GHzの測定能力を提供し、標準で2つの300 MHz入力チャンネルを備え、3 GHzまたは20 GHzの第3チャンネルをオプションで追加できます。MCA3000シリーズはさらに一歩進んで27 GHzから40 GHzをカバーし、パワーメータ機能も追加で統合しています。簡単に言えば、マイクロ波帯域の信号を測定するならMCA3000シリーズがより適した選択肢です。

これらの機器の核心的な強みは分解能にあります：FCA3100シリーズの単発時間分解能は50 ps、FCA3000は100 ps、周波数分解能はいずれも12桁/秒です。解析モードでは、トレンドグラフ、ヒストグラム、統計モードが標準装備されており、マルチパラメータ表示で主測定値と補助パラメータを同時に確認できます。しかし機器が精密であるほど、故障が起きた際の修理も繊細になります——以下、実際の修理で最も多く遭遇する問題についてお話しします。

1. よくある故障：どの問題での修理依頼が最も多いか

実際の修理事例から見ると、Tektronix周波数カウンタの故障は主に次のいくつかの方向に集中しています：

正常に起動しない。これは送付修理の依頼で最も割合の高い症状です。電源を入れても無反応、電源ランプが点灯しない、起動後に自動的に電源が切れるなどで、原因は電源基板、ヒューズ、主制御回路にあることが多いです。FCA3000およびMCA3000シリーズは内部にユーザーが交換できるヒューズがなく、ヒューズが切れている場合は多くの場合電源部にすでに重大な損傷があることを意味します——自分でヒューズを交換するのはリスクが高く、故障範囲を広げやすくなります。

インピーダンス異常、信号なし、信号振幅異常。入力チャンネルで信号が測定できない、あるいは測定した振幅の偏差が大きい。この種の故障は通常、フロントエンドのアッテネータ、インピーダンス整合回路、またはRF切替リレーに関係します。FCA/MCAシリーズは最大20 GHz（FCA）および40 GHz（MCA）のRF入力に対応していますが、フロントエンドの信号経路に問題が生じると測定全体が使い物にならなくなります。

画面の乱れ、黒画面。表示画面は異常だが機器は動作しているようだ——バックライトは点灯するが表示なし、表示の文字化け、画面のちらつき。一般的には表示ドライバ基板または画面自体の問題ですが、主板の映像出力部分の故障の可能性もあります。

ボタンが反応しない、調整つまみが反応しない。フロントパネルのボタンを押しても反応せず、つまみを回してもパラメータが動かない。よくある原因は、ボタンの導電ゴムの経年劣化、エンコーダの摩耗、またはマザーボードのキーボードインターフェース回路の故障です。

記憶媒体を認識しない、制御システムと接続できない。USBが認識されない、GPIB通信に失敗する、PCから機器を制御できない。この種の問題はインターフェースIC、通信プロトコルスタック、ファームウェアのいずれにも関わり得るため、切り分けは比較的複雑です。

2. 対応可能な型番一覧

FCA3000シリーズ：FCA3000、FCA3003、FCA3020

FCA3100シリーズ：FCA3100、FCA3103、FCA3120

MCA3000シリーズ：MCA3027、MCA3040

以上の機種はいずれもチップレベル修理に対応しており、基板ごとの交換は行わず、修理コストを抑えます。

3. 修理に関するいくつかの実情

チップレベル修理とは何を意味するのでしょうか？多くの修理業者は故障が起きるとすぐに基板を丸ごと交換します——手間はかかりませんが、費用は高くなります。チップレベル修理は、基板上の具体的な部品を検査・交換することです：電源管理IC、RFフロントエンドアンプ、ADC、FPGA、インターフェースIC……壊れた部品だけを修理します。FCA/MCAシリーズは内部に高周波信号処理、高精度タイムベース、複雑なロジック制御を統合しており、チップレベル修理はエンジニアの回路解析能力とはんだ付け技術に高い要求を課します。

18年間の蓄積とは何を意味するのか？単なる決まり文句ではありません。異なるロット・異なるファームウェアバージョンのFCA3000やMCA3000を数多く修理してきたことを意味し、どの部品が消耗しやすいか、どの故障に典型的な特徴があるか、どの修理作業に落とし穴があるかを把握しています。例えばFCA3100の50 ps時間分解能は高精度な時間基準回路に依存しており、修理後は専用の校正手順で指標を復旧させる必要があります——数十台修理した経験がなければ、校正点と補正値の調整方法は分かりません。

無料で故障を検査します。機器をお送りいただければ、まず全面的な検査を行い、故障箇所を判断し、修理の可否と費用を評価します。検査自体は無料です。修理が決まってから着手し、直らなければ費用はいただきません。

無料技術サポート。使用中に問題が発生した、機器の状態が正常かわからない、故障の現象を確認したい——そんなときはいつでも技術相談としてご連絡ください。料金はいただきません。

4. 使用中のいくつかの注意事項

実際の作業で陥りやすい落とし穴をいくつかご紹介します：

静電気対策は形だけのものではありません。周波数カウンタの入力ポートは内部の敏感な回路に直結しており、BNCの中心導体に直接手で触れると静電気放電による損傷を招くおそれがあります。操作時はできるだけ静電気防止リストバンドを着用し、最低でも先に接地された金属に触れて体の静電気を放電してから操作してください。

環境温度と湿度に注意してください。　機器の動作温度は20～30℃、湿度は80%未満に保つことを推奨します。特に高精度タイムベース（OCXO）は温度に敏感で、温度差が大きすぎると測定精度に影響します。

通電状態でインターフェースを抜き差ししないでください。GPIBやUSBなどの通信インターフェースは、電源を切った状態で抜き差しするのが望ましいです。通電状態での操作はインターフェースICを焼損しやすく、この種の故障は修理費用が高くつきます。

信号振幅は上限を超えないように。入力信号の振幅が機器の許容範囲を超えると、フロントエンド回路を直接損傷させます。測定前に信号振幅がわからない場合は、まずアッテネータやオシロスコープで確認してから接続してください。

異常に気づいたら速やかに使用を中止してください。機器から異臭がする、異常発熱がある、測定結果が明らかに不合理な場合は、無理に使い続けないでください。通電を続けると、小さな故障が大きな問題に発展する可能性があります。
