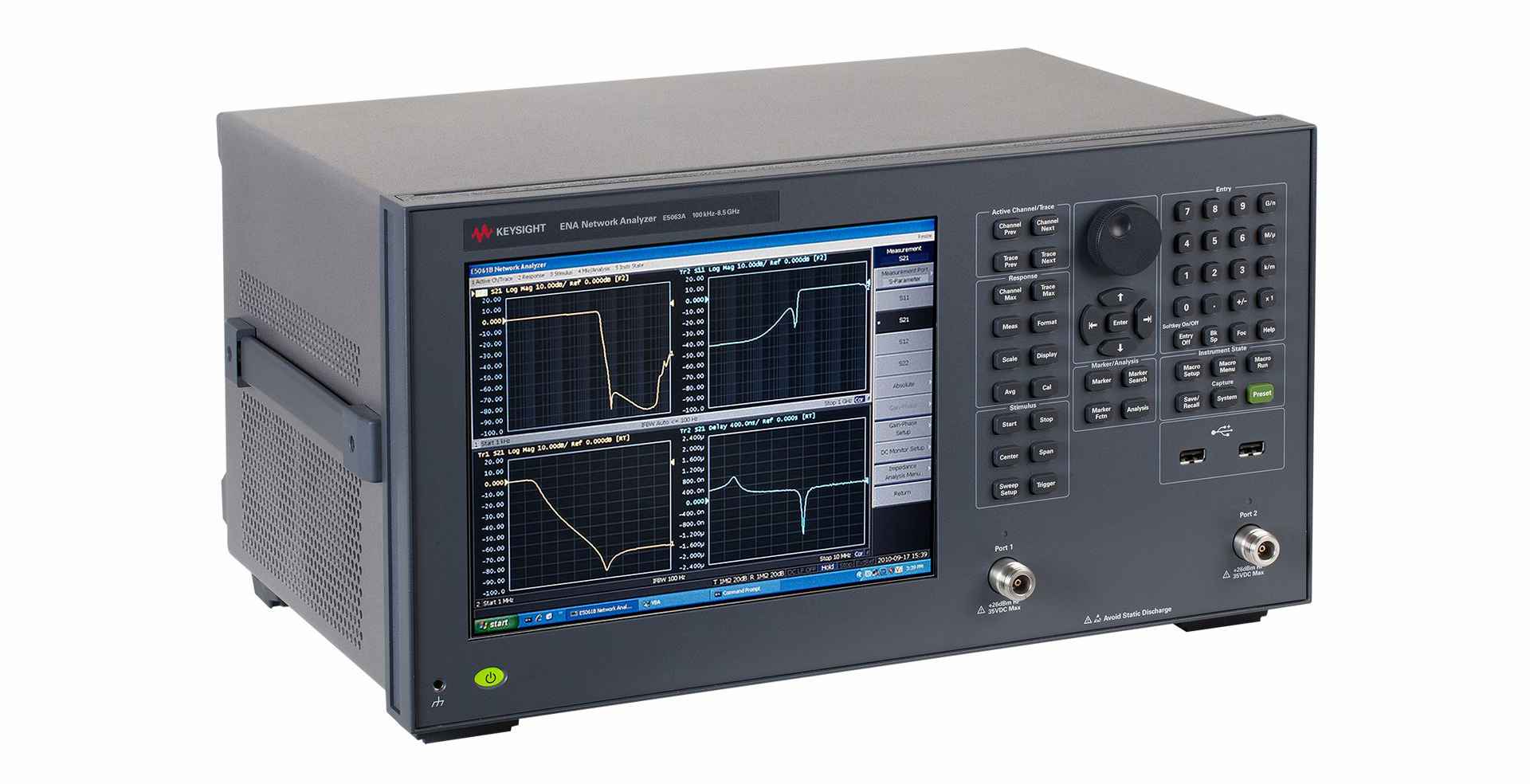

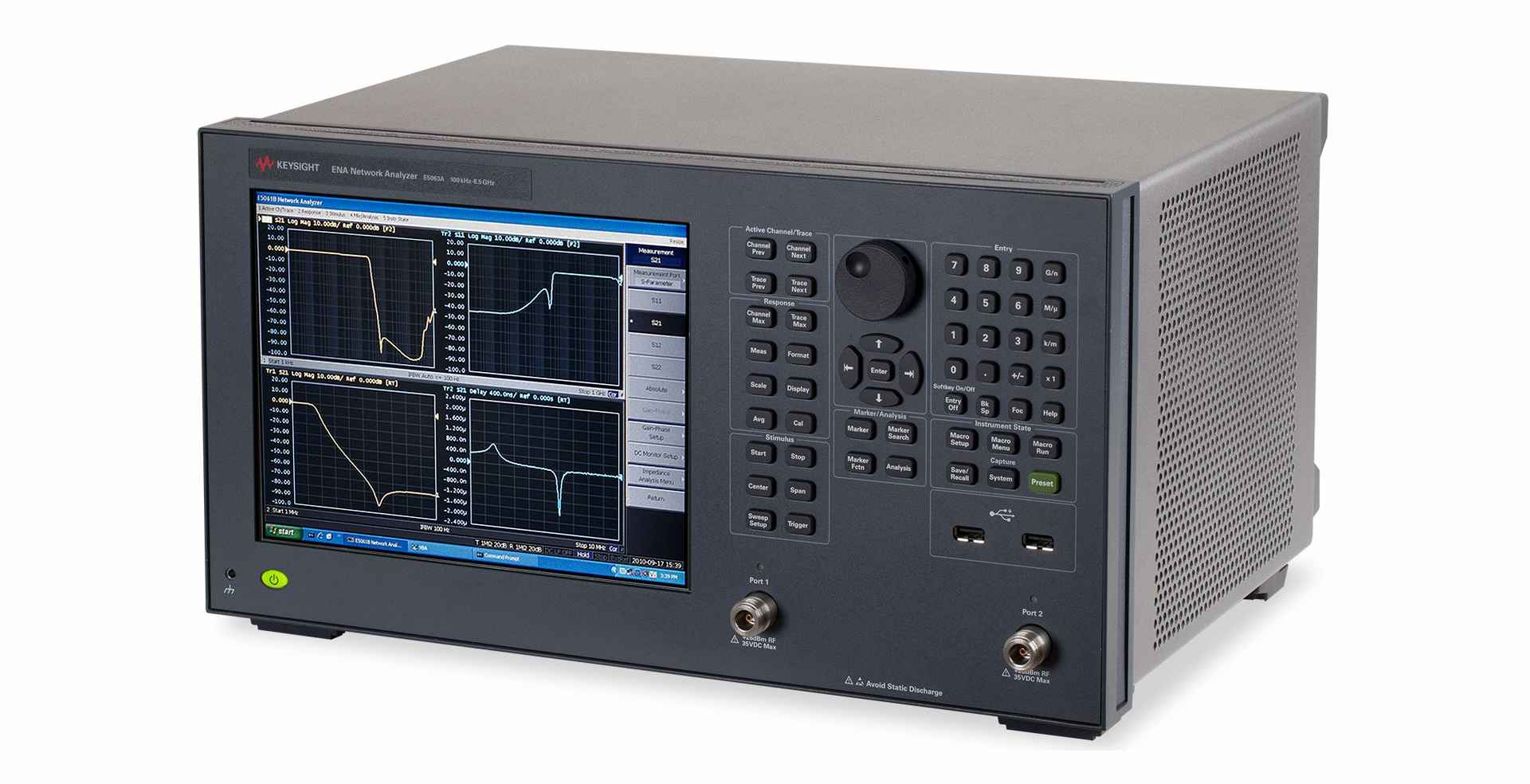

中古 Keysight E5063A ベクトルネットワークアナライザ

T&Mが厳選した中古Keysight E5063Aベクトル・ネットワークアナライザ（旧Agilentブランド）をご紹介します。本モデルは経済性、高性能、操作性を兼ね備えた多機能ネットワークアナライザで、最大6GHzの測定周波数範囲、内蔵ソース、フルSパラメータ測定能力により、低周波帯のRF部品・回路の研究開発、生産、教育分野に理想的な選択肢です。当社の厳格な校正、検査、機能検証を経ており、中核となる測定性能の安定性と信頼性を確保し、非常に優れたコストパフォーマンスでネットワーク解析のニーズにお応えします。

1. 主な特長

1. 一体型多機能設計

完全統合型システム：信号源、Sパラメータ試験装置（T/R型）、同調レシーバー、ディスプレイを内蔵し、追加の構成なしで単体で完全な測定を行えます。

総合的なSパラメータ測定：完全な2ポートSパラメータ測定（S11、S21、S12、S22）に対応し、ワンボタンでデバイスの全体特性を取得できます。

広い周波数範囲：100 kHzから6 GHzまでをカバーし、移動体通信（2G/3G/4G Sub-6GHz帯）、Wi-Fi、IoT、車載エレクトロニクス、汎用高周波回路試験に最適です。

2. 高精度と簡便な操作

最適化されたダイナミックレンジ：指定した周波数と電力において優れたダイナミックレンジを提供し、微弱信号の高確度測定を実現します。

直感的なユーザーインターフェース：カラータッチパネルを備え、メニュー配置が明確で、トレースの直接操作に対応し、測定効率を大幅に向上させます。

豊富な表示形式：スミスチャート、極座標グラフ、対数振幅／位相、VSWR、時間領域変換など多様な形式に対応し、さまざまな解析ニーズに応えます。

3. 強力な解析・拡張機能

高度な時間領域解析：時間領域（TDR/TDT）機能を内蔵し、周波数領域データを時間領域に変換して、故障箇所の特定やコネクタ特性解析に使用できます。

柔軟な校正キット：機械式校正キット（N型、3.5mmなど）または電子校正キット（E-Cal）に対応し、迅速かつ正確なシステム誤差校正を実現します。

自動化と接続性：LAN、USBインターフェースを標準装備し、SCPIコマンドに対応、自動テストシステム（ATE）への統合やリモート制御が容易です。

2. 技術仕様の概要

項目　主な仕様

周波数範囲 100 kHzから6 GHz

測定ポート 2個（ポート1・ポート2）、全Sパラメータ測定に対応

出力電力範囲 -45 dBm〜+5 dBm（標準値）

ダイナミックレンジ > 110 dB（標準値、特定条件下）

トレースノイズ < 0.01 dB rms（標準値）

表示：8.4インチ カラータッチパネルLCD

データインターフェース LAN（100Base-T）、USB 2.0（ホストおよびデバイスポート）

校正方式：メカニカル校正キット、電子校正モジュール（E-Cal）に対応

3. 応用分野

高周波受動部品試験：フィルタ、デュプレクサ、パワーディバイダ、カプラ、アッテネータ、ケーブル、コネクタの挿入損失、リターンロス、アイソレーションなどのパラメータ試験。

能動部品の小信号テスト：低ノイズアンプ（LNA）、ドライバアンプのゲイン、平坦度、逆方向アイソレーションおよび整合特性のテスト。

アンテナ・給電系システム測定：アンテナのVSWR、入力インピーダンス、放射効率の評価。

通信モジュールの研究開発と製造：携帯電話/Wi-Fi/Bluetoothモジュール、RFフロントエンドモジュール（FEM）のSパラメータ検証。

教育・研究：大学・研究所におけるRF回路設計、電磁界・マイクロ波技術関連の教育と実験。

4. 選ばれる理由

卓越したコストパフォーマンス：中古価格で総合的な性能を備えた6 GHzベクトルネットワークアナライザが手に入り、投資対効果は非常に高くなります。

強力な機能と高い統合度：信号源とテストセットを1台に統合し、すぐに使用できるため、システム構成の複雑さとコストを大幅に削減します。

Keysightブランドの保証：業界リーダーであるAgilent／Keysightの製品で、品質と信頼性は世界市場で実証されています。

統合とアップグレードが容易：標準インターフェースにより自動化システムへの組み込みが容易で、本機種は業界での普及台数が多く、技術サポートのリソースが豊富です。

5. T&Mの中古計測器の強み

経済的：新品より大幅に低い価格で、予算が限られているお客様に最適です。

厳格な検査：すべての機器を専門的に検査し、性能と機能が正常であることを確認しています。

校正サービス：ご要望に応じて校正を行い、校正報告書を発行します。

品質保証：3か月の保証付きで、保証期間内の人為的でない故障は無償で修理します。

豊富な品揃え：多数のメーカー・機種を取り扱い、ご要望に迅速にお応えします。

技術サポート：長期にわたる技術相談、操作指導、修理サポートを提供します。

6. 重要な注意事項

校正が鍵：ネットワークアナライザの測定精度は校正に大きく依存します。受領後に検証を行い、定期的な校正計画を立てることをお勧めします。

測定ケーブルと治具：測定確度は測定ケーブルと治具の性能にも影響されます。被測定物の種類に応じて適切なケーブルと治具を選択し、測定前にケーブルを含む測定システム全体を校正してください。

環境要件：測定の安定性と精度を確保するため、推奨される温度・湿度・電磁環境下でご使用ください。
