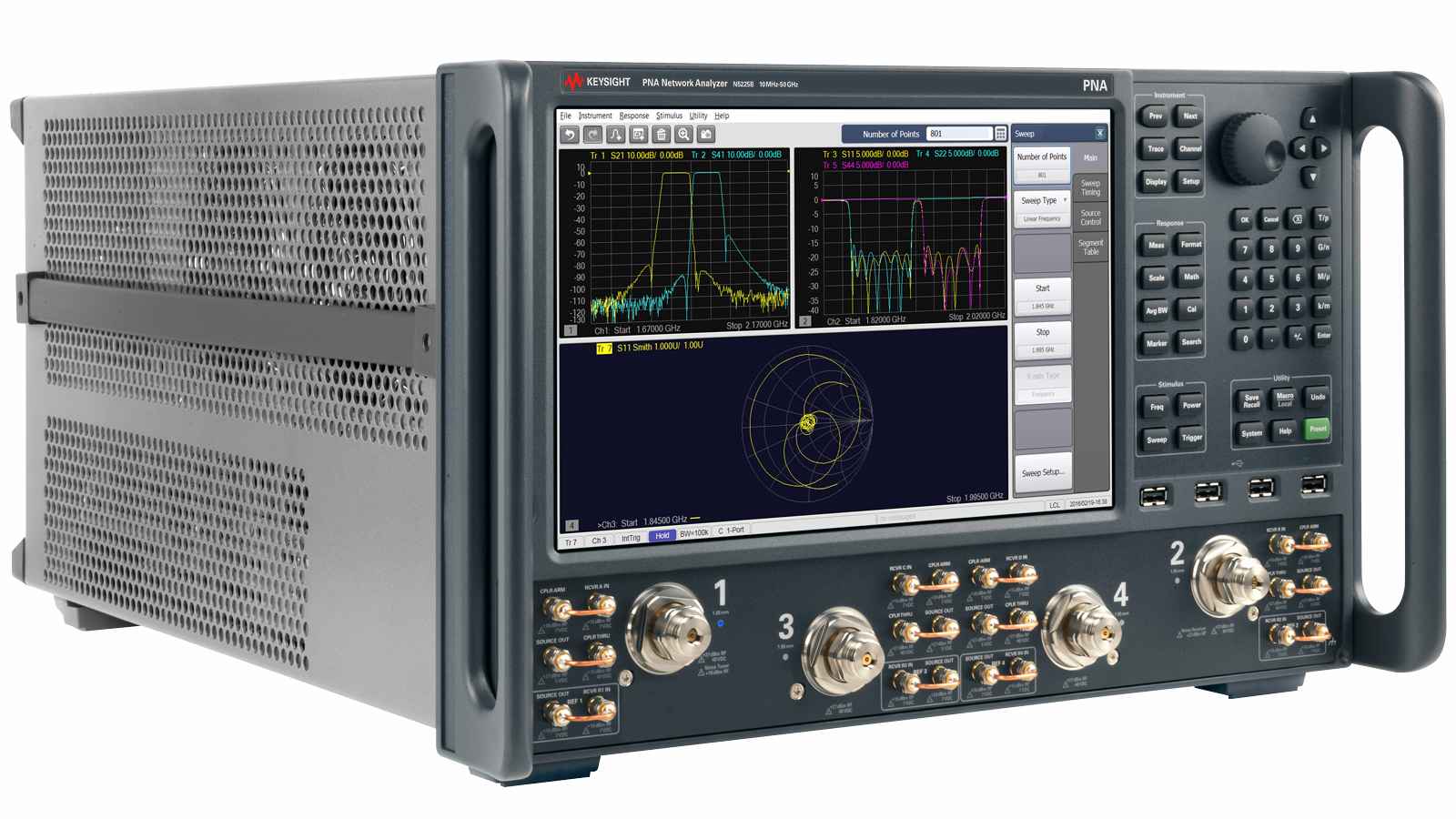

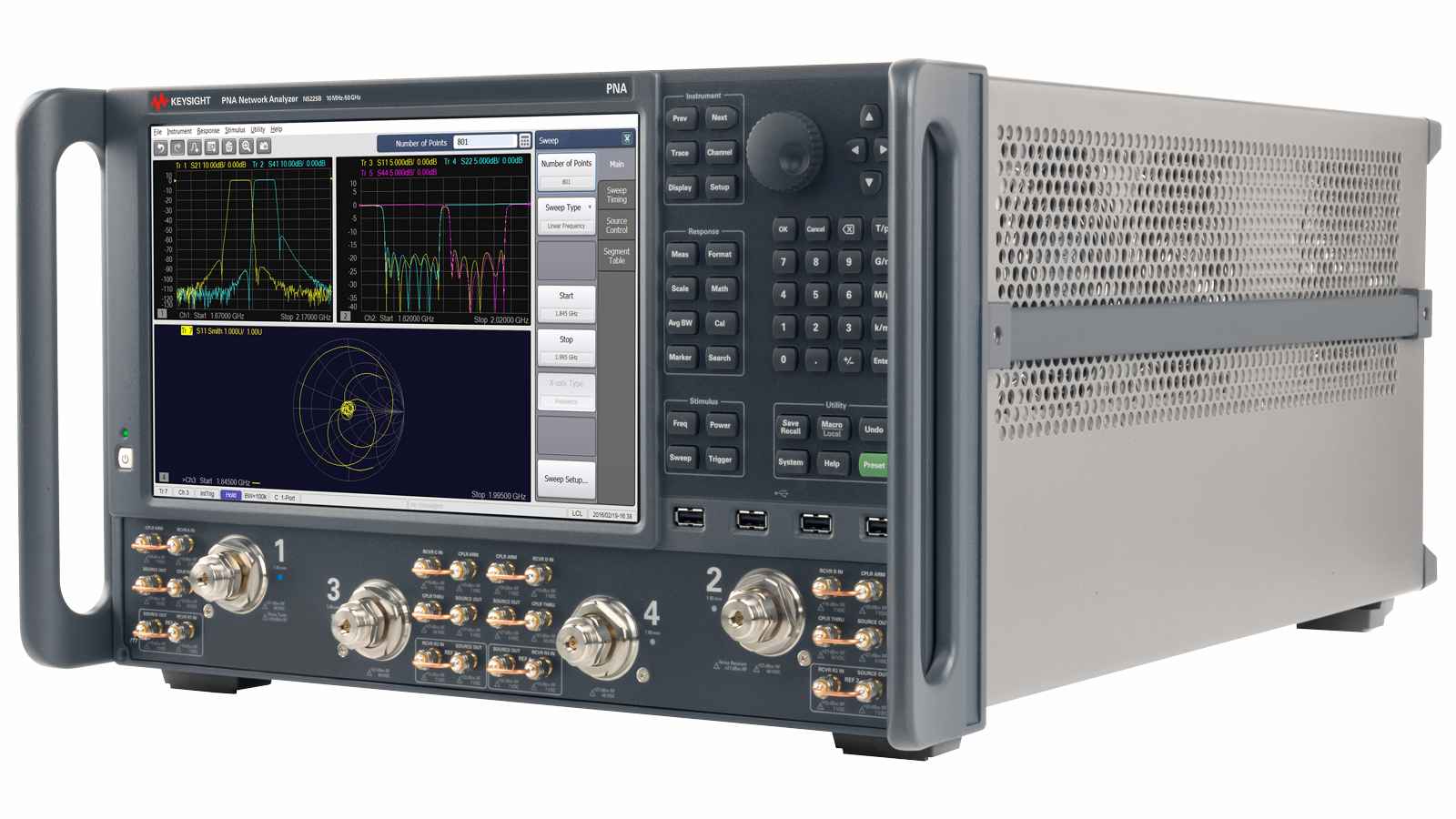

中古 Keysight PNA ネットワークアナライザ

RF・マイクロ波ネットワーク特性解析の分野において、部品やシステムの散乱パラメータ（Sパラメータ）を精密に取得することは、研究開発と生産における中核的な工程です。Keysight PNAネットワークアナライザは、広帯域カバー範囲と測定精度における卓越した性能により、通信、航空宇宙、半導体などのハイエンド分野の標準機器となっています。T&Mは厳格な選別と専門的な調整により、中古のPNAネットワークアナライザを高いコストパフォーマンスの選択肢に仕上げ、お客様の精密測定業務を確実にサポートします。

1. ネットワーク解析における本機の重要な位置づけ：部品からシステムまでの「性能の物差し」

PNAネットワークアナライザと従来のスカラー・ネットワークアナライザの本質的な違いは、振幅と位相の情報を同時に測定でき、2ポートから多ポートネットワークまでの全面的な特性評価を実現できる点にあります。10 MHzから67 GHz（一部モデルは1.1 THzまで対応）の周波数カバレッジにより、RFフロントエンドからミリ波モジュールまでの試験ニーズにシームレスに対応します。5G基地局フィルタの調整では、挿入損失、反射損失、位相偏移の完全なデータを同時に取得でき、従来の段階的試験に比べて4倍以上の効率向上を実現します。

本シリーズの機器は測定精度が特別に設計されており、1 GHz帯域、0 dB減衰の状態でSパラメータの振幅測定誤差は0.02 dB以下、位相測定誤差は0.1度以下です。この指標により、防衛産業など高精度が求められる分野で第一の選択肢となっています。ある航空宇宙研究機関の試験データによれば、PNAネットワークアナライザで校正したフェーズドアレイアンテナは、従来機器に比べてビーム指向精度が0.5度向上し、衛星通信のビット誤り率を直接低減させました。

2. 技術革新のポイント：精密測定の限界を再定義

（1）多ポート同期測定アーキテクチャ

PNAシリーズが業界に先駆けて開発した多端子測定技術は、最大26測定端子の同時動作に対応し、内蔵の電子校正モジュール（ECal）と組み合わせることで、3秒以内に全端子校正を完了でき、機械式校正に比べて90％の時間を短縮できます。マルチチャンネルRFモジュールの試験では、各チャンネル間のアイソレーションと位相一致性を同時に監視でき、例えばフェーズドアレイレーダーのT/Rモジュール試験では、8チャンネルの振幅・位相バランス測定を一度に完了し、データの再現性誤差を0.05 dB/0.5度以内に抑えられます。

（2）ベクトルネットワーク解析の強化技術

本機に搭載された「ベクトル強化」アルゴリズムは、測定用ケーブルの位相ドリフトの影響を効果的に排除します。長さ10 mの測定用ケーブルを接続した状態でも、リアルタイム位相補正により10 GHz信号の位相測定安定度を±0.02度/分まで高めます。この特性は衛星ペイロード試験において特に重要で、宇宙環境下での部品の位相温度ドリフト特性を正確に捕捉し、耐放射線設計に定量的な根拠を提供します。

（3）時間領域と周波数領域の統合解析

PNAネットワークアナライザは、従来の周波数領域測定の限界を打破し、時間領域変換機能に対応しており、周波数領域で測定したSパラメータを時間領域反射（TDR）と時間領域伝送（TDT）波形に変換できます。高速コネクタ設計では、伝送線路内の信号反射波形を直接観察でき、インピーダンス不連続点の位置を±0.5 mmの精度で特定でき、従来の時間領域反射計に比べて試験時間を50％短縮できます。

3. 多業種での実践価値：研究開発から量産までの全工程を支援

（1）半導体デバイスの特性評価

あるチップ設計会社は、ミリ波パワーアンプの開発時にPNA-X型のパルス測定機能を利用し、パルス幅100 µs、デューティ比10%の条件でデバイスの飽和出力電力とゲイン圧縮特性を精確に測定しました。内蔵のロードプル・ソフトウェアにより最適な負荷インピーダンスをすばやく見つけ、アンプのエネルギー効率を15%向上させ、テープアウトまでの期間を短縮しました。

（2）通信システムの統合試験

5Gミリ波基地局のRFフロントエンド試験において、エンジニアはPNAネットワークアナライザの周波数拡張モジュールを使用して測定範囲を300 GHzまで拡張し、アンテナアレイのビームフォーミング・ネットワークを試験しました。ビーム方向ごとのSパラメータの変化を測定することでビームフォーミング・アルゴリズムの有効性を検証し、基地局のカバレッジを20%向上させました。

（3）航空宇宙分野の環境適応性試験

ある航空機メーカーは、機上衛星通信アンテナの試験において、PNAネットワークアナライザと環境試験槽を連動させ、- 55℃から125℃の温度サイクルの中でアンテナのSパラメータの変化をリアルタイムでモニタリングしました。データ解析により、極低温下ではアンテナ端子の定在波比に1.2の変動が生じることが判明し、これに基づいてアンテナ給電ネットワークの温度補償設計を最適化し、飛行中の通信安定性を確保しました。

4. T&Mの中古計測器の強み

経済的：新品より大幅に低い価格で、予算が限られているお客様に最適です。

厳格な検査：すべての機器を専門的に検査し、性能と機能が正常であることを確認しています。

校正サービス：ご要望に応じて校正を行い、校正報告書を発行します。

品質保証：3か月の保証付きで、保証期間内の人為的でない故障は無償で修理します。

豊富な品揃え：多数のメーカー・機種を取り扱い、ご要望に迅速にお応えします。

技術サポート：長期にわたる技術相談、操作指導、修理サポートを提供します。
