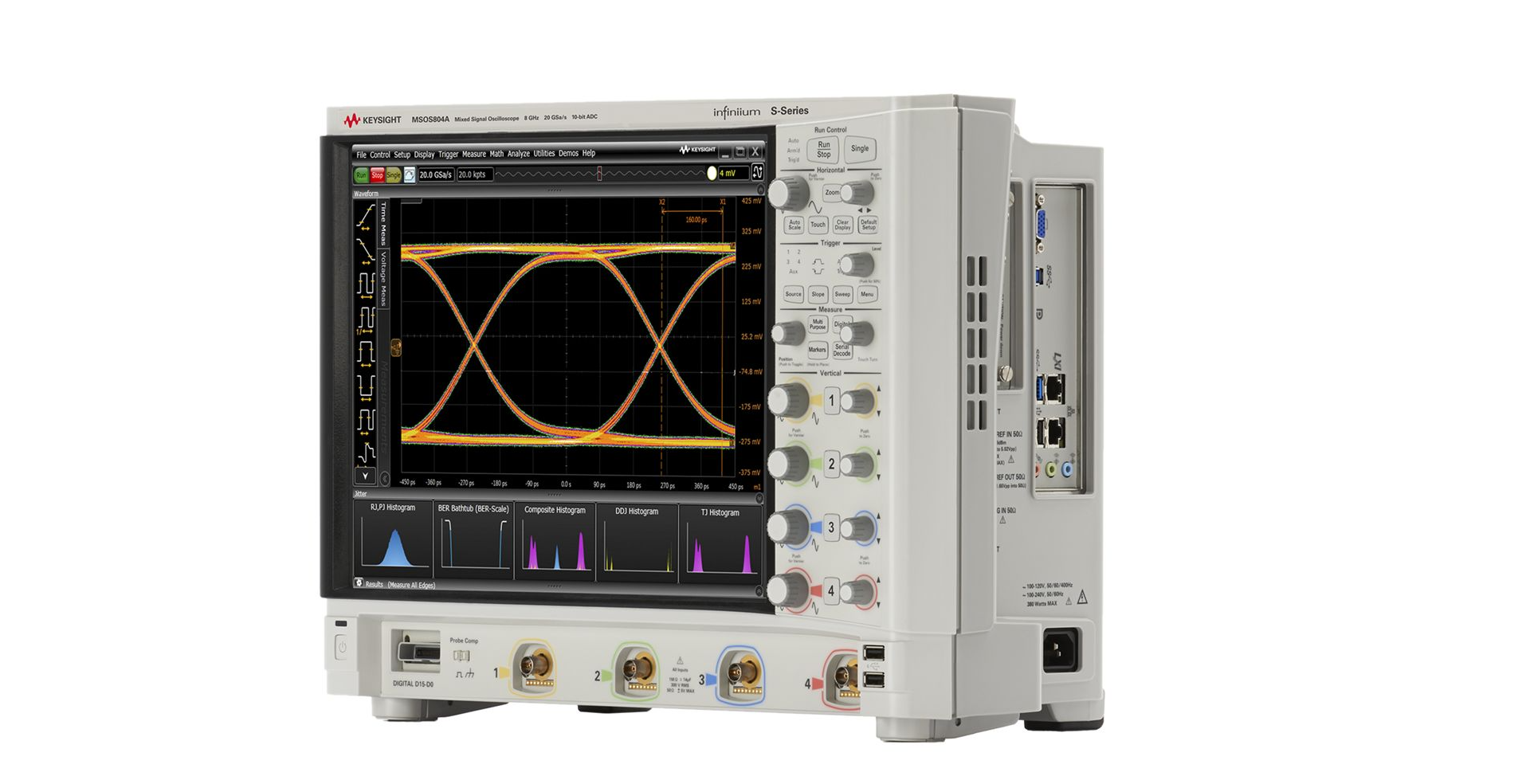

中古 Keysight InfiniiVision MSOS804A ミックスドシグナル・オシロスコープ

T&Mが自信を持ってご紹介する高性能な中古Keysight MSOS804Aミックスドシグナル・オシロスコープです。KeysightのInfiniiVisionシリーズの上位モデルであるMSOS804Aは、アナログ帯域幅8GHzのオシロスコープ、16chロジックアナライザ、プロトコルアナライザ、ファンクションジェネレータを一体化しており、独自の12ビット高分解能ADCと低ノイズフロア設計により、優れた信号忠実度と強力なミックスドシグナル・デバッグ能力を提供します。専門チームによる全面的な検査と校正を経ており、性能が安定して信頼性が高く、高速デジタル設計、組み込みシステム開発、電源品質解析に理想的な選択肢です。

1. 主な仕様と技術パラメータ

パラメータ区分 仕様詳細

アナログ帯域幅 8 GHz

アナログチャンネル 4チャンネル

デジタルチャンネル 16チャンネル（MSO機能）

最大サンプリングレート：40 GSa/s（半チャンネル）、20 GSa/s（全チャンネル）

垂直分解能 12ビット高分解能モード（標準構成）、最大16ビットの拡張分解能に対応

レコード長 標準400 Mpts/チャンネル、2 Gptsまで拡張可能

波形更新レート：最大1,000,000波形／秒

ノイズフロアは極めて低く、8GHz帯域幅で< 1.2 mVrms（標準値）

タイムベース確度 ± 0.5 ppm

2. 主な特長と強み

1. 画期的な信号忠実度

12ビット高分解能ADC：従来の8ビット・オシロスコープの16倍の垂直分解能を提供し、微小な信号の細部やリップルを鮮明に表示します。

低ノイズ・フロントエンド設計：最大帯域幅でも優れた信号品質を維持し、特に低レベル信号や電源ノイズの測定に適しています。

ハードウェア・アクセラレーションによるディエンベッド機能：プローブ、治具、ケーブルの影響をエンベッド／ディエンベッドでき、被測定デバイスの本来の信号を直接観測できます。

2. 強力なミックスドシグナル・デバッグ機能

16チャンネルのデジタル・タイミング解析：4つのアナログチャンネルと同期して収録し、システムレベルの全体像を提供することで、デジタルとアナログの相互作用の問題をすばやく特定します。

業界トップクラスの波形更新レート：最大100万波形/秒の捕捉速度で、散発的なイベントの捕捉確率を大幅に高めます。

豊富なトリガ機能：アナログ、デジタル、シリアル・プロトコルの混合トリガを備え、I²C、SPI、CAN、USBなど20種類以上のシリアル・プロトコルのトリガと解析に対応します。

3. 統合された専門解析ツール

パワー・インテグリティ解析：スイッチング損失、高調波、変調、リップルなどの電源測定をワンクリックで行え、追加ソフトウェアは不要です。

アイダイアグラム、ジッタ、USB解析：高度な解析ツールを内蔵し、USB 3.0/3.1、PCIeなどの高速シリアル規格のコンプライアンス試験に対応します。

スペクトラム解析モード：10 GHzスペクトラムアナライザ機能を内蔵し、周波数領域と時間領域の相関解析に対応するため、機器を切り替える必要がありません。

4. スマートな操作と効率的なコラボレーション

静電容量式タッチパネルと直感的なインターフェース：10.1インチXGAディスプレイはマルチタッチとドラッグ操作に対応し、作業効率を高めます。

InfiniScan Zoneタッチ・トリガ：画面上に直接トリガ領域を描くことで、最も直感的に異常信号を捕捉できます。

リモート・コラボレーション機能：Webブラウザ経由でオシロスコープをリモートで表示・操作でき、チームでの共同作業や技術サポートに便利です。

3. T&Mの中古計測器の強み

経済的：新品より大幅に低い価格で、予算が限られているお客様に最適です。

厳格な検査：すべての機器を専門的に検査し、性能と機能が正常であることを確認しています。

校正サービス：ご要望に応じて校正を行い、校正報告書を発行します。

品質保証：3か月の保証付きで、保証期間内の人為的でない故障は無償で修理します。

豊富な品揃え：多数のメーカー・機種を取り扱い、ご要望に迅速にお応えします。

技術サポート：長期にわたる技術相談、操作指導、修理サポートを提供します。

4. 想定される応用分野

高速デジタル設計検証：FPGA、ASIC、高速SerDes（PCIe 4.0/5.0、DDR4/5など）の信号品質試験。

組み込みシステム開発：ARM、MCUシステムのソフトウェア・ハードウェア協調デバッグ、混合信号のインタラクション問題解析。

電源設計とテスト：スイッチング電源（SMPS）、電力コンバータ、POLのノイズ、リップルおよび動的応答測定。

車載電子機器：車載ネットワーク（CAN FD、LIN、車載イーサネット）と新エネルギー車の電子制御システムのデバッグ。

航空宇宙・防衛：レーダー、通信システム、複雑な電子機器の保守と故障診断。
