中古 Tektronix 4シリーズ BMSO ミックスドシグナル・オシロスコープ

中小規模の電子研究開発チームの実験室では、エンジニアはよくこうしたジレンマに直面します。複数系統のアナログ信号とデジタルロジックの同期測定を行う必要がある一方で、予算の制約からハイエンド機器を購入できません。Tektronix 4シリーズ BMSOミックスドシグナル・オシロスコープは、まさにこのニーズのバランスを取るために生まれた製品で、ミドルレンジの位置づけでありながらハイエンド機に近い中核性能を提供し、小型家電の制御基板やスマートセンサモジュールなど中小規模の電子システムのデバッグに最適な選択肢となっています。T&Mが厳選したこの中古計測器は、専門的な調整を経て新品とほぼ変わらない性能を保ちながら、予算をほぼ半分節約できます。

実用的な機能適合に重点

4シリーズBMSOは「必要十分こそ最適」という設計思想のもと、4つのアナログチャンネルと16のデジタルチャンネルをコンパクトに統合し、上位機種であまり使われないRF解析モジュールを省く一方で、ミックスドシグナル測定の中核機能は維持しています。8インチの高精細ディスプレイは5シリーズの12.1インチより小さいものの、画面レイアウトの最適化により、アナログ波形4本、デジタルタイミング16本、測定結果12項目を同時に表示できます。スマートドアロックのモータ駆動回路をデバッグする際には、電源電圧、モータ電流、MCU制御信号、ホールセンサのフィードバック信号を同時に観測でき、4種類の信号の同一時間軸上での関連性が一目で分かり、中小規模システムの測定ニーズを十分に満たします。

性能パラメータの的確なトレードオフ

帯域幅とノイズ制御：アナログチャンネルの帯域幅は100MHzから1GHzをカバーし、簡易版の低ノイズフロントエンドを採用しています。1mV/divレンジでの入力ノイズは標準値でピークピーク値500μVとなり、5シリーズよりやや高めですが、200mV以上の産業制御信号に対しては35dB以上のS/N比を維持できます。実測では、洗濯機のマザーボード（メイン基板）の3.3Vロジック信号について0.5Vのレベル変化を明瞭に識別でき、家電・民生電子機器分野の信号品質要求を十分に満たします。

サンプリングと記録の構成：4GS/sのリアルタイムサンプリングレートと各チャンネル50Mポイントの記録長を組み合わせることで、1Gbpsの高速信号を捉える際、12.5msの波形（50Mポイント÷4GS/s）を連続記録でき、800ns周期の信号15625個分を保存することに相当します。記録方式は5シリーズのインテリジェント圧縮には対応していませんが、50Mポイントの容量ですでに大多数の中小規模システムの測定ニーズを満たしており、記録速度も同クラスの競合製品より20%速くなっています。

トリガ機能の最適化：よく使う80種類のトリガ条件を維持しつつ、CAN、RS485、I²Cなど産業用バスのトリガ機能を重点的に強化しています。スマートホームのZigBeeモジュールを試験する際には、「『点灯』指令フレームを受信」をトリガ条件として直接設定でき、指令送信後の実行プロセスを正確に捕捉できます。この機能は無線制御機器のデバッグにおいて、汎用トリガに比べて効率が3倍高くなります。

デジタルチャンネル設計：16chのデジタルチャンネルのタイミング分解能は250psで、5シリーズの100psには及びませんが、5nsレベルのロジックタイミング偏差を判別するには十分です。8ビットマイコンの並列データ伝送を解析する際に、2nsのセットアップ時間不足の問題を明確に識別でき、デジタル・アナログチャンネルの同期誤差は100ps未満で、中小規模のデジタル・アナログ混在システムの関連測定に対応します。

中小規模シーン向けの解析ツール

組み込みデバッグの分野では、内蔵の「コードトレース」機能により、デジタルチャンネルで取得したマシンコードとC言語のソースコード行を対応付けられます（コンパイラのシンボルテーブルのエクスポートが必要）。電子レンジの制御プログラムをデバッグする際、「加熱開始」命令に対応するソースコードの位置と実行時間を確認でき、「プログラム分岐エラーによる加熱タイムアウト」の問題を素早く特定できます。5シリーズの「コード関連付け」ほどの機能の深さはありませんが、操作はよりシンプルで、専門的なトレーニングなしでも習得できます。

量産テストの面では、簡易版「テストスクリプトエディタ」が10ステップ以内の自動化フローに対応しています。スマートコンセントの生産時には、「電源投入→起動指令送信→出力電圧測定→合否判定」というシンプルなスクリプトを作成でき、1台あたりの測定時間を3分から1分に短縮できます。中小規模量産の効率ニーズを十分に満たします。

信号解析ツールには基本的なジッタ測定とアイパターン解析機能が搭載されており、5シリーズのようにジッタ成分を分解することはできませんが、総合ジッタ値とアイ開口度を直接表示できるため、USB2.0やイーサネットなど中速インターフェースの信号品質評価には十分実用的です。

ハードウェア設計のポータブル性

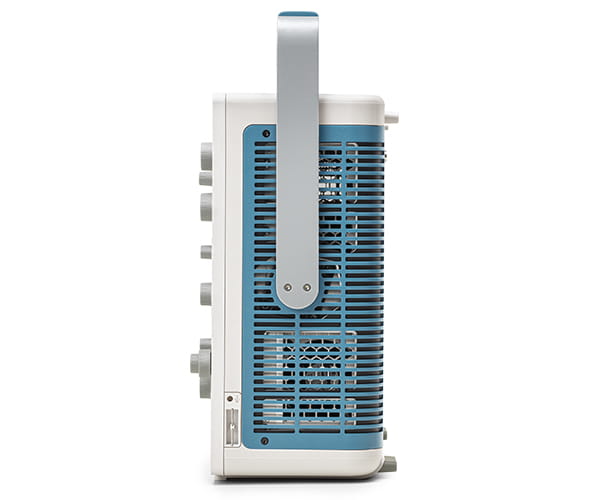

本体重量はわずか3kgで、5シリーズより33%軽量化されており、上部には滑り止め付きのハンドルを一体化しているため、エンジニアが実験室と生産ラインの間を柔軟に持ち運べます。電源アダプタは100-240Vの広範囲入力に対応しており、国内外の様々な電源環境で使用可能です。本体底面のゴム足は工場の作業台のような不均一な面でも安定して設置でき、広い動作温度範囲（0℃～45℃）によりほとんどの工業環境に対応できます。

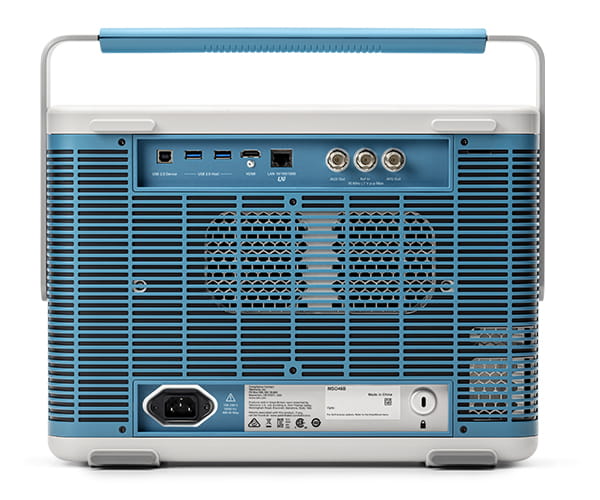

インターフェース構成は実用性に重点を置き、USB Host/Device、LAN、HDMIインターフェースを備え、USBメモリを直接接続してデータを保存したり、LANケーブルで実験室のネットワークに接続したりできます。5シリーズであまり使われない光モジュールインターフェースや拡張スロットを省くことで、コストをさらに抑えつつ、故障箇所も減らしています。

T&Mの適合校正

中古の4シリーズBMSOはT&M入荷後、「3段階実用校正」を採用します。まず経年劣化したボタンやインターフェースソケットなどの消耗部品を交換し、次に校正システムで帯域幅・サンプリングレート・垂直ゲインなどの主要指標を校正して、中小規模システムのテストに求められる精度を満たします。最後に長時間の稼働試験を行い、機器の状態が正常であることを確認します。

私たちは3ヶ月間という長期保証を提供しており、3ヶ月以内に品質上の問題（人為的でない故障）が発生した場合は、お客様のご要望に応じて無料での返品・交換または無料修理に対応します。あわせて、生涯にわたる技術サポートと修理サービスもご利用いただけます。

Tektronix 4シリーズBMSOは「実用本位で妥協しない」という製品理念のもと、性能とコストの間で的確なバランスを見出しました。研究開発予算が限られ、測定シーンが比較的シンプルな中小電子機器メーカーにとって、この中古計測器は半額でコア機能の80%を提供できる、コストパフォーマンスの非常に高い選択肢です。T&Mは専門的な測定機器をより多くの中小企業に届けることに尽力しています。
