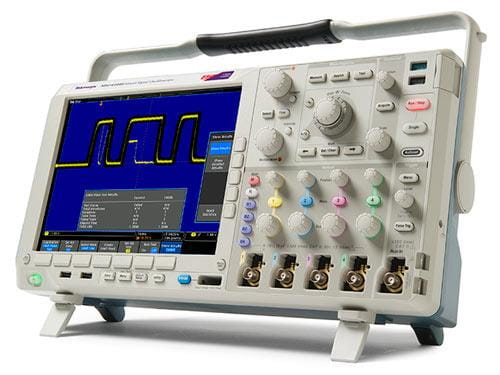

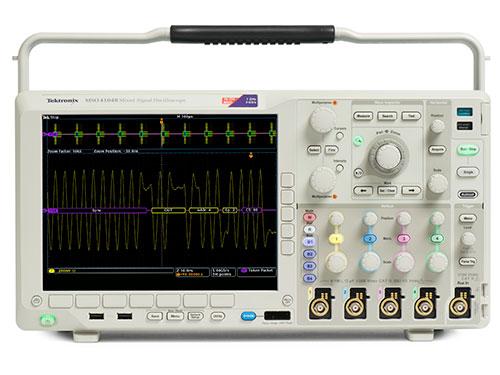

中古 Tektronix DPO4054B オシロスコープ

Tektronix DPO4054Bオシロスコープは高性能なミックスドシグナル・オシロスコープで、さまざまな先進機能と特長を備え、複雑な信号の解析・デバッグに適しています。

1. 基本パラメータ：

1.帯域幅：Tektronix DPO4054Bオシロスコープは、1 GHz、500 MHz、350 MHz、100 MHzなど複数の帯域幅モデルを用意しており、さまざまな用途のニーズに対応します。

2.チャンネル数：本オシロスコープはアナログ4チャンネルモデル、および最大16デジタルチャンネル（MSOシリーズ）を提供し、複数信号の同時観測に対応します。

3.サンプリングレート：全チャンネルで最大5 GS/sのサンプリングレートにより、高速に変化する信号の細部まで捉えられます。

4. レコード長：全チャンネルで最大20Mポイントのレコード長により、長時間の信号活動ウィンドウを取り込みながら、精細なタイミング分解能を維持できます。

2. 主な機能：

1.Wave Inspectorコントロール：高速波形ナビゲーション、シリアルおよびパラレルバスの自動解析、リミット・マスクテスト、自動電力解析などの機能を提供し、複雑な設計のデバッグ作業を簡素化します。

2.自動測定：周期、周波数、遅延、立ち上がり時間、立ち下がり時間など最大29種類の自動測定に対応し、信号特性を素早く把握できます。

3.高度なトリガスイート：オート、ノーマル、シングルなど豊富なトリガモードと、DC、AC、高周波リジェクトなど多様なトリガカップリング方式を提供し、注目する信号イベントを正確に捕捉できます。

4.パラレル自動トリガ・デコード・サーチ機能：各チャンネルで独立してしきい値を設定でき、多チャンネルのセットアップタイム・ホールドタイムトリガに対応し、複雑なパラレル信号の解析に適しています。

5. MagniVu高速収録技術：デジタルチャンネルで最大60.6 psという精細なタイミング分解能を提供し、高速デジタル信号の精密な解析に適しています。

3. 機能特長：

1.強力な接続能力：

USB 2.0ホストポート：前面・背面パネルにそれぞれ2基のUSB 2.0ホストポートを備え、データの保存や印刷操作を素早く簡単に行えるほか、USBキーボードを接続してリモート操作することも可能で、機器使用の利便性と柔軟性を高めています。

USB 2.0デバイスポート：背面パネルにあるUSB 2.0デバイスポートにより、オシロスコープをPCに簡単に接続してデータを高速伝送できるほか、PictBridge対応プリンタに直接接続して印刷することも可能で、多様な出力ニーズに対応します。

ネットワーク・映像出力を統合：このシリーズのオシロスコープは10/100/1000BASE-Tイーサネットポートも搭載しており、ネットワーク接続によるリモート制御やデータ共有に対応します。また、VGA映像出力ポートにより、オシロスコープの表示画面をモニタやプロジェクタに出力でき、チームでの共同作業やプレゼンテーションに便利です。

2.多機能な混合信号設計と解析：

シリアルトリガと解析：MSO/DPO4000Bシリーズオシロスコープはオプションのシリアルトリガ・解析機能を提供し、I2C、SPI、USB、イーサネット、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553、I2S/LJ/RJ/TDMなど多様なシリアルバスプロトコルに対応します。これらの機能はシリアル信号を自動でトリガ・デコード・検索でき、混合信号設計に強力なサポートを提供します。

パラレル自動トリガとデコード：本シリーズのオシロスコープはパラレル自動トリガ、デコード、サーチ機能も備えており、各チャンネルで独立してしきい値を設定でき、マルチチャンネルのセットアップタイム・ホールドタイムトリガにも対応し、ユーザーがパラレル信号を精密に捕捉・解析できます。

MagniVu高速収録技術：デジタルチャンネルにおいて、Tektronix MSO/DPO4000BシリーズオシロスコープはMagniVu高速収録技術を採用しており、最高60.6 psという精細なタイミング分解能を実現し、高速デジタル信号のわずかな変化を捉えることができます。

3.詳細解析・デバッグツール：

デジタル・フォスファ技術：本シリーズのオシロスコープはデジタル・フォスファ技術を採用しており、異常信号を素早く表示し、ユーザーが問題箇所を迅速に特定できるようサポートします。

Wave Inspector制御機能：Wave Inspectorコントロールは強力な波形ナビゲーション・解析ツール群を提供しており、ユーザーは簡単な操作で波形データの検索、解析、比較を素早く行うことができ、デバッグ作業を大幅に簡略化します。

自動測定・解析：MSO/DPO4000Bシリーズオシロスコープは数十種類の自動測定機能に対応し、シリアルバスおよび電源解析の自動実行、リミット試験・マスク試験の実行能力を備え、ユーザーに総合的な信号解析ツールセットを提供します。

4. T&Mの中古計測器の強み

経済的：新品より大幅に低い価格で、予算が限られているお客様に最適です。

厳格な検査：すべての機器を専門的に検査し、性能と機能が正常であることを確認しています。

校正サービス：ご要望に応じて校正を行い、校正報告書を発行します。

品質保証：3か月の保証付きで、保証期間内の人為的でない故障は無償で修理します。

豊富な品揃え：多数のメーカー・機種を取り扱い、ご要望に迅速にお応えします。

技術サポート：長期にわたる技術相談、操作指導、修理サポートを提供します。
