中古 Tektronix MDO3000 ミックスドドメイン・オシロスコープ

スマート家電の研究開発現場では、エンジニアが無線機能付きの温度コントローラをデバッグする際、温度センサのアナログ信号、MCUのデジタル制御指令、RFモジュールの送信周波数を同時に監視する必要があります。こうした複数種類の信号を同期測定するには、かつてはオシロスコープ、ロジックアナライザ、スペクトラムアナライザの3台が協調して動作する必要がありましたが、Tektronix MDO3000ミックスドドメイン・オシロスコープの登場により、これらすべてを1台でこなせるようになりました。T&Mが提供するこの中古計測器は、高いコストパフォーマンスのミックスドドメイン・ソリューションとして、中小規模の電子企業や教育機関に最適な選択肢となっています。

マルチドメイン統合の実用的価値

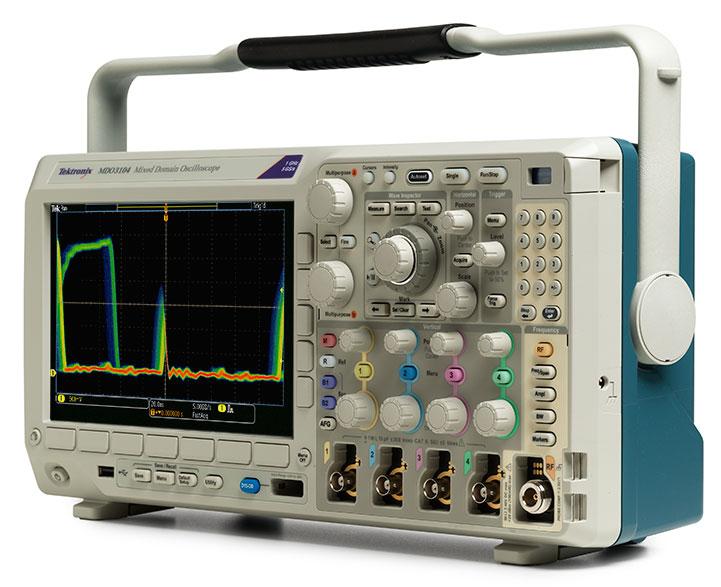

Tektronix MDO3000は、4チャンネルオシロスコープ、16チャンネルロジックアナライザ、内蔵スペクトラムアナライザをコンパクトな筐体に統合しています。この設計は機能の単純な積み重ねではなく、統一されたタイムベースシステムにより、ドメインをまたぐ信号の正確な関連付けを実現するものです。RFID機能を搭載した物流トラッキングモジュールをデバッグする際、エンジニアは同一画面上で、アナログチャンネルの電源リップル変化、デジタルチャンネルのSPI通信データ、そしてスペクトラムアナライザが表示する915MHzのRF信号強度を確認できます。3つの時間軸は完全に同期しており、「電源変動→通信エラー→RF送信電力の急落」という連鎖反応を容易に発見できます。この関連解析能力は従来の複数機器の組み合わせに比べて効率が40%向上します。

主な性能のシーン別検証

帯域幅と信号忠実度：アナログチャンネルの帯域幅は100MHz〜500MHzをカバーし、485バスの差動信号を測定する際、500MHzモデルでは信号立ち上がりエッジのリンギングの細部まで鮮明に表示でき、立ち上がり時間の測定誤差は3%未満です。モータ駆動回路のPWM信号については、周波数が200kHzに達しても波形の完全性を維持でき、帯域幅不足による波形歪みを避けられます。

高周波試験範囲：スペクトラムアナライザの周波数範囲は9kHz～3GHzに達し、ブルートゥースイヤホンの2.4GHz信号を検出する際、分解能帯域幅を1kHzに設定することで、隣接する2MHzのチャンネル信号を区別できます。高周波感度（DANL）は1GHz時で標準値-140dBm/Hzであり、スマートフォン待機時の微弱電力送信信号も捕捉できます。

サンプリングと記録の能力：4GS/sのリアルタイムサンプリングレートと各チャンネル5Mポイントの記録長を組み合わせることで、車載OBDインターフェースのバーストデータを捉える際、1.25msの信号（5Mポイント÷4GS/s）を連続記録でき、CANバスメッセージ3回分の伝送を完全に含みます。周期的に発生する故障に対しては、循環記録モードを設定し、古いデータを自動的に上書きして最新の異常信号のみを保持できます。

トリガの柔軟な活用：「アナログエッジ+デジタル状態+RFレベル」の組み合わせトリガに対応しています。例えばスマート電力量計をデバッグする際には、「電圧信号が300Vを超え、かつデジタルチャンネルで『過負荷』指令を検出し、同時にRF信号が途絶した」場合にトリガをかけるよう設定でき、故障発生の瞬間の全シーンデータを正確に捕捉できます。

異なる分野に対応した機能適合

教育実験のシーンでは、MDO3000の「教育モード」により高度な機能を非表示にし、基本的な測定ツールのみを残すことで、学生が段階的に操作を習得できるようにします。教師は「画面録画」機能により、実験手順や波形の変化を動画として記録でき、授業後の振り返りに活用できます。内蔵の30種類の教育実験テンプレートは、基礎回路からRF通信までの代表的な事例をカバーし、実験授業の準備時間を50%削減します。

産業設備の調整では、「自動測定統計」機能により1000組の測定データを記録してヒストグラムを生成し、センサ信号のドリフト傾向を迅速に解析できます。例えば温湿度センサを試験する際、温度測定値の分布範囲と標準偏差を直感的に確認でき、その安定性が産業レベルの要求を満たしているかを判断できます。高周波モジュールの生産試験では、「スペクトラムテンプレート試験」により合格信号のスペクトラム範囲を事前に設定し、範囲を超えると自動的に警報を発することができ、量産品の迅速な選別に適しています。

民生機器の開発では、16本のデジタルチャンネルがHDMI CECや赤外線リモコンコードなどのプロトコルデコードに対応しており、スマートテレビのリモコン受信回路をデバッグする際、赤外線パルス信号を直接「音量＋」「スタンバイ」などの指令にデコードできます。同時にデコードチップの電源電圧の変化も観測でき、「電源が不安定でデコードエラーが発生する」問題を素早く特定できます。

操作設計における実用的な工夫

6.5インチTFTカラーディスプレイは広視野角設計を採用しており、側面から30°の角度で見ても波形の階調をはっきり識別でき、複数人での同時閲覧に適しています。「クイック測定リング」機能では、よく使う12種類の測定パラメータ（ピークピーク値、周波数、デューティ比など）をリング状のボタンに割り当て、対応する方向キーを押すだけで結果を直接表示でき、メニュー操作に比べ1回あたり2秒短縮できます。波形データをCSV形式でUSBメモリに保存でき、一般的な表計算ソフトでトレンドグラフを作成できるため、専用の解析ソフトは不要です。

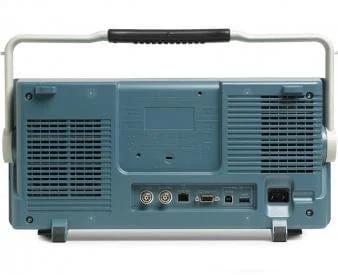

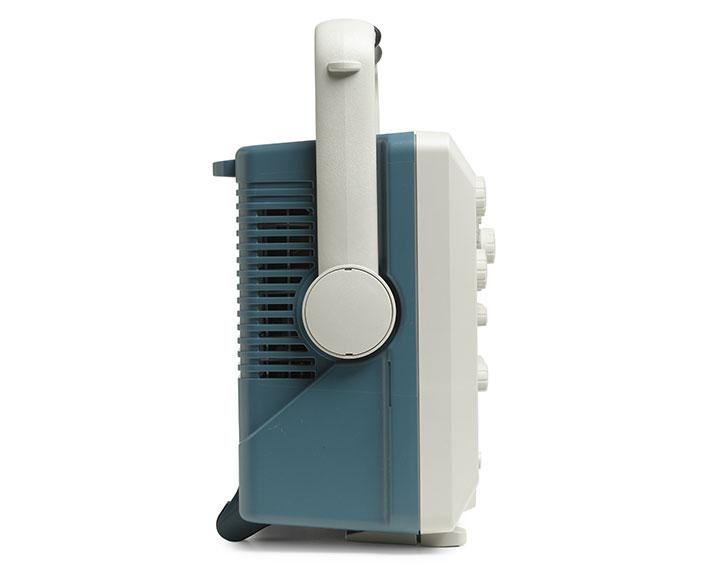

本体上部のハンドル設計により、生産ラインや屋外のテスト現場へ簡単に持ち運べます。19V直流電源インターフェースは車載電源に対応しており、車載ナビゲーションのRF性能を調整する際、発電機を別途用意することなく車内でそのままテストを完了できます。

T&Mによる品質保証

中古のMDO3000はT&M入荷後、厳格な検査フローを経ます。まずタイムベース確度・垂直ゲインなどの指標を校正し、純正基準への適合を確認します。次に常温での長時間稼働試験を行い、信号を連続収録して安定性を検証します。続いて輸送振動を模擬した試験（10～200Hzの正弦波振動）を行い、機構の信頼性を確認します。最後にベテランエンジニアが3つの代表シーン（電源テスト、バスのデバッグ、RF解析）で実機操作を行い、機能に問題がないことを確認します。

T&Mは3ヶ月間の保証をご提供し、お客様の不安を解消します。

Tektronix MDO3000は「十分かつ実用的」なミックスドドメイン性能で、測定ニーズとコスト管理のバランスを取っています。予算が限られながらもクロスドメイン測定能力を必要とする企業や研究機関にとって、この厳格に検査された中古計測器は、新品の50%の価格で80%の機能価値を実現します。T&Mは、すべての機器で現場での動作デモを行い、安心してご購入いただけることをお約束します。
