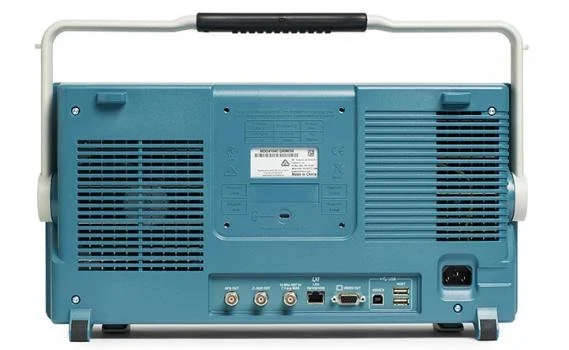

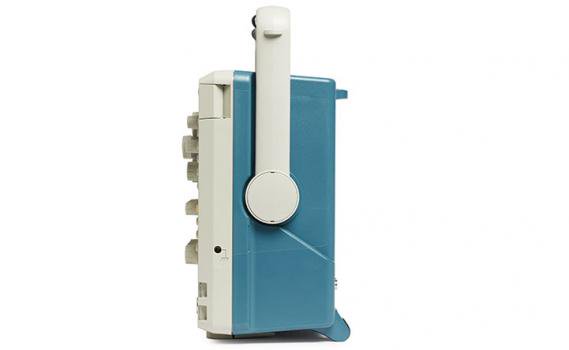

中古 Tektronix MDO4000C ミックスドドメイン・オシロスコープ

エレクトロニクスエンジニアが無線機器のデバッグを行う際、RF信号のスペクトラム変化、アナログ回路の電圧変動、デジタルバスのロジック状態を同時に観察する必要があります。複数の機器を切り替えながら使うのは効率が悪いだけでなく、重要な信号の関連性を見落とす可能性もあります——Tektronix MDO4000Cミックスドドメイン・オシロスコープは、まさにこうした複数領域にまたがるテストの課題を解決するために生まれました。T&Mが取り扱うこの中古計測器は、オシロスコープ、スペクトラムアナライザ、ロジックアナライザなど複数の機器の機能を一台に統合しており、複雑なシステムのデバッグ作業を余裕を持って効率的に進められます。

領域の枠を超えた統合設計

Tektronix MDO4000Cの最大の競争力は、その「ミックスドドメイン」アーキテクチャにあります。1台の機器で4アナログチャンネル、16デジタルチャンネル、内蔵スペクトラムアナライザを深く融合させています。この設計は機能の単純な積み上げではなく、同期クロックシステムによりすべてのドメインの信号収録の時間偏差を1ns未満に抑え、エンジニアが同一画面上でRF信号の周波数ドリフトがアナログ回路の出力波形にどう影響するか、またデジタル制御信号の遷移がRFモジュールの動作状態変化をどう引き起こすかを観察できるようにしています。IoT機器や車載電子機器などRFとアナログ・デジタル混合回路を含むシステムにとって、このクロスドメイン関連解析能力は故障切り分け時間を60%以上短縮できます。

性能パラメータの実戦での表現

帯域幅カバレッジ：アナログチャンネルの帯域幅は100MHzから1GHzまで選択可能で、低速センサ信号から高速インターフェース（Ethernet、USB3.0など）まで幅広い測定ニーズに対応します。実測では、1GHz帯域幅モデルは500MHzの方形波信号に対して90%以上のオーバーシュート再現度を維持でき、高速デジタル信号のエッジの細部を損なうことなく捉えられます。

高周波解析能力：内蔵スペクトラムアナライザは9kHzから3GHz（一部型番は6GHzまで拡張）をカバーし、分解能帯域幅（RBW）は最小10Hzまで設定可能で、微弱な高周波干渉信号を捕捉できます。例えばブルートゥース機器の調整時には、2.4GHz帯域内の隣接チャンネルのスプリアス放射を明確に識別でき、表示平均雑音レベル（DANL）の標準値は-150dBm/Hzまで低く、マイクロワットレベルの信号も正確に捕捉できます。

サンプリングと記録：すべてのアナログチャンネルが5GS/sの同期サンプリングレートに対応し、各チャンネル10Mポイントの記録長と組み合わせることで、最大2msの信号の詳細を連続して捉えられます（10Mポイント÷5GS/sで計算）。車載CANバスの周期的な故障を記録する際、頻繁に取り込みを開始・停止することなく、数十周期分の信号変化を完全に保存できます。

トリガ精度：RF電力トリガ、デジタルパターントリガ、アナログエッジトリガを連動させることができます。例えばRF電力が-30dBmを超え、かつデジタルチャンネルで特定の指令コードを検出した時点で即座に収録をトリガします。この複合トリガ機能により、偶発的な干渉事象も逃さず捉えられます。

多様な用途に合わせて調整された機能

民生用電子機器の研究開発シーンでは、エンジニアがWi-FiモジュールのRF出力とベースバンド信号の同期性を試験する必要がよくあります。MDO4000Cの「時間相関スペクトラム」機能は、RF出力の時間変化曲線とアナログチャンネルのベースバンド信号波形を重ねて表示でき、出力の急変とベースバンドデータフレームとの対応関係を直感的に示します。一方、産業用制御の分野では、「周波数応答解析」ツールによりフィルタの振幅周波数特性曲線を素早く作成でき、内蔵のファンクションジェネレータ（オプション）と組み合わせることで、外部信号源なしで回路の周波数応答試験を完了できます。

デジタルデバッグ面では、16本のデジタルチャンネルがI²C、SPI、UARTなどの一般的なバスのデコードに対応しており、I²Cバス上でエラー応答を検出すると、機器は自動的にマークを付け、同一時刻のアナログ電源波形を関連付けて表示し、通信失敗が電源リップルによるものかどうかの特定を助けます。RFデバッグについては、「パルススペクトラム解析」機能によりレーダーやRFIDなどのパルス変調信号のキャリア周波数、デューティ比、スペクトラム分布を解析でき、これは従来のオシロスコープではほぼ実現できない機能です。

操作体験の細部にわたる最適化

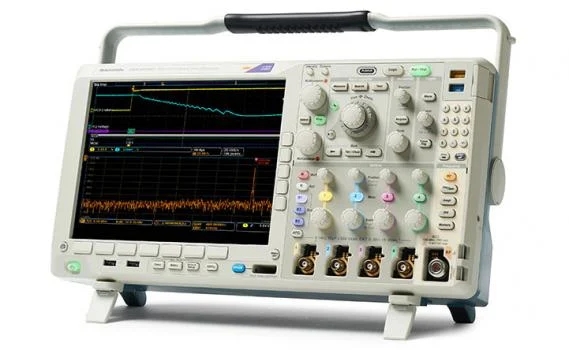

7インチWVGAカラーディスプレイは高コントラストパネルを採用しており、現場の強い照明下でもRFスペクトラムの微細なピークをはっきり確認できます。独自の「ワンボタンナビゲーション」つまみでアナログ・デジタル・RFドメインの操作画面を素早く切り替えられ、カスタムショートカットと組み合わせれば、熟練エンジニアは3操作以内でよく使う解析画面を呼び出せます。USBメモリを直結して波形データやスクリーンショットを保存でき、生成されたレポートファイルはExcelで直接開いて二次分析が可能なため、専用ソフトによる変換の手間が省けます。

T&Mの品質へのお約束

すべての中古MDO4000Cは、T&Mの厳格な検査工程を経ています。まず帯域幅、サンプリングレートなど28項目の主要指標を校正し、誤差を純正の許容範囲内に収めます。続いて長時間の高低温サイクル試験（-10℃～50℃）を行い、過酷な環境下での安定性を検証します。最後にエンジニアが実際のシーンを想定したテストを行い、車載電子機器や無線通信など代表的な用途を模擬して、すべての機能が正常に連動することを確認します。ご購入後は3ヶ月間の無料保証と生涯技術サポートをご提供し、純正操作マニュアルの電子版と測定プランに関するご相談サービスもご利用いただけます。

アナログ／デジタル混合信号と高周波試験の両方に対応する必要がある試験室や中小規模の研究開発企業にとって、この中古MDO4000Cミックスドドメインオシロスコープは「万能選手」と言えます——複数台の機器を代替して作業スペースを節約できるだけでなく、クロスドメイン解析能力により調整効率を高めることができ、中古機の価格は新品の60%程度に抑えられます。T&Mは、より多くのエンジニアが専門級の測定機器を活用できるよう取り組んでいます。
