中古 Tektronix TBS1000C デジタルストレージオシロスコープ

電子計測分野では、信頼性が高く実用的で、価格も手ごろなオシロスコープが、多くのエンジニア、研究者、教育関係者にとって頼れる存在です。今回ご紹介するのは、幅広く支持されている中古の Tektronix TBS1000C デジタル・ストレージ・オシロスコープです。専門のT&Mがご提供します。

製品概要

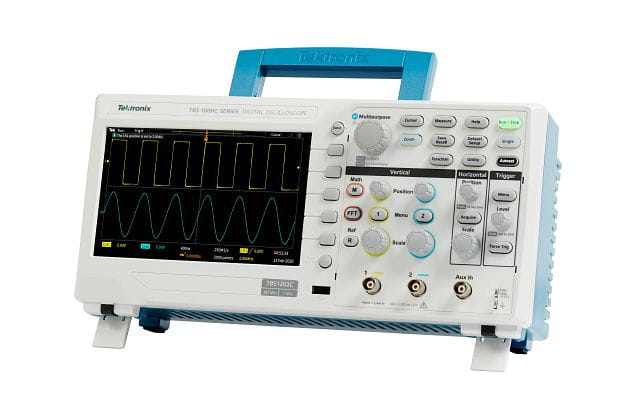

Tektronix TBS1000C デジタル・ストレージ・オシロスコープは、コンパクトで経済的、かつ信頼性の高い設計を採用し、今日の教育機関、組み込み設計者、製造業者が求める機能性、汎用性、耐久性を満たします。7インチ WVGA カラーディスプレイを搭載し、水平方向に 15 目盛を確保しているため、従来のオシロスコープと比べて表示される信号が 50% 増加し、信号特性をより包括的に観察できます。

主な性能パラメータ

帯域幅：帯域幅は 50MHz～200MHz をカバーし、50MHz、70MHz、100MHz、200MHz の各型番から選択可能で、さまざまな周波数の信号測定ニーズに対応します。低周波信号の精密測定でも、高周波信号の高速捕捉でも、TBS1000C は優れた性能を発揮します。

サンプリングレート：全チャンネルで最大 1GS/s のサンプリングレートを実現し、信号を正確に収録・再現し、重要な詳細を見逃しません。急速に変化する信号に対しても、鮮明かつ安定した波形表示を提供します。

レコード長：各チャンネルとも最大 20K ポイントのレコード長を備え、信号の長時間観察と解析に十分なデータを提供します。複雑な信号解析や長時間の信号監視を行う際も、信号の変化過程を完全に記録できます。

垂直分解能：垂直分解能は 8 ビット、入力感度範囲は 1mV/div から最大 10V/div まで、1-2-5 系列を採用し、プローブ減衰比は 1X に設定されています。DC ゲイン確度は ±3.0% のステップゲインで、30℃を超えると 0.1%/℃でディレーティングされます。最大入力電圧は 300VRMS、設置カテゴリー II。20dB 時は 4MHz ごとにディレーティングし、200MHz まで低下します。100mV/div～500mV/div の範囲では確度 ±10V です。帯域幅制限の標準値は 20MHz、入力インピーダンスは 1MΩ±2% に 14pF±2pF を並列接続した値です。

豊富な機能特性

自動測定機能：32 種類の自動測定機能を備え、さまざまな信号条件を素早く簡単に測定できます。通常の電圧、周波数、周期の測定はもちろん、立ち上がり時間、立ち下がり時間、デューティ比といった比較的複雑なパラメータ測定もワンボタンで完了でき、測定効率を大幅に高めます。

FFT 解析：デュアルウィンドウ FFT 機能を備え、時間領域と周波数領域のビューを同時に表示し、信号の周波数成分を深く理解するのに役立ちます。これにより、信号の時間領域・周波数領域の特徴を直感的に確認でき、信号中の高調波成分やノイズ周波数の解析に重要な意義を持ちます。

トリガと収録モード：Edge（エッジ）、Runt（欠幅）、Pulse Width（パルス幅）トリガなど、多様なトリガ・収録モードを備え、さまざまな混合信号設計のトラブルシューティングに使用できます。これらの豊富なトリガモードにより、異なる用途での信号捕捉ニーズに対応し、注目すべき信号の瞬間を正確に捕捉できます。

パン＆ズーム機能：パン＆ズーム機能により、注目領域の信号の詳細を素早く確認できます。信号の一部を詳しく解析したい場合、この機能を使えば簡単に位置を特定して拡大表示でき、細部まで見逃しません。

多言語ユーザーインターフェース：ユーザーインターフェースとフロントパネルのラベルは 10 言語に対応しており、世界各地のユーザーが利用しやすくなっています。どこにいても、このオシロスコープを簡単に操作でき、言語の壁を気にする必要がありません。

ファンレス設計：ファンレス設計を採用し、低ノイズでの動作を実現しています。この設計により、機器動作時のノイズを抑えて静かな測定環境を実現するだけでなく、機器のメンテナンスコストを低減し、信頼性と安定性を高めています。

教育用途での強み

TBS1000C オシロスコープには、教育現場に最適な特別な機能が搭載されています。教員は、オシロスコープの使い方に多くの時間を割くことなく、工学の基礎知識の指導に専念できます。内蔵の HelpEverywhere® システムは、ユーザーインターフェース全体で実用的なヒントとアドバイスを提供し、初心者、特に学生が素早く使いこなせるよう支援します。さらに、授業の必要に応じて自動設定機能やカーソル・測定機能を無効化でき、学生が実習を通じてオシロスコープの基本原理と操作方法をより深く理解できるようにします。

データの保存と転送

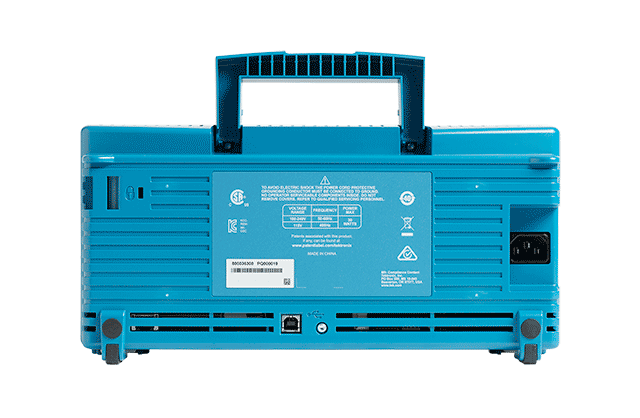

フロントパネルとリアパネルの両方に USB 2.0 ホストポートを備え、画面イメージ、機器設定、波形データを USB メモリに素早く簡単に保存できます。また、ファームウェアの更新や、保存済みファイルからの波形・設定の読み込みにも使用できます。この便利なデータ保存・転送方式により、測定データを手軽に保存でき、後の解析やレポート作成に役立ちます。

製品保証

中古製品ではありますが、T&Mは中古の Tektronix TBS1000C デジタル・ストレージ・オシロスコープ1台ごとに厳格な検査と校正を実施し、性能が安定して信頼できることを確認しています。さらに、専門的なアフターサービスも提供し、安心してご使用いただけます。

性能に優れ、機能が豊富で、価格も手ごろなデジタル・ストレージ・オシロスコープをお探しなら、この中古の Tektronix TBS1000C はまさに最適な選択です。電子計測業務に効率と利便性をもたらし、研究、教育、製品開発などの分野でより良い成果を上げるお手伝いをします。
