中古 Keysight N5181A MXG RFアナログ信号発生器

1. 製品概要

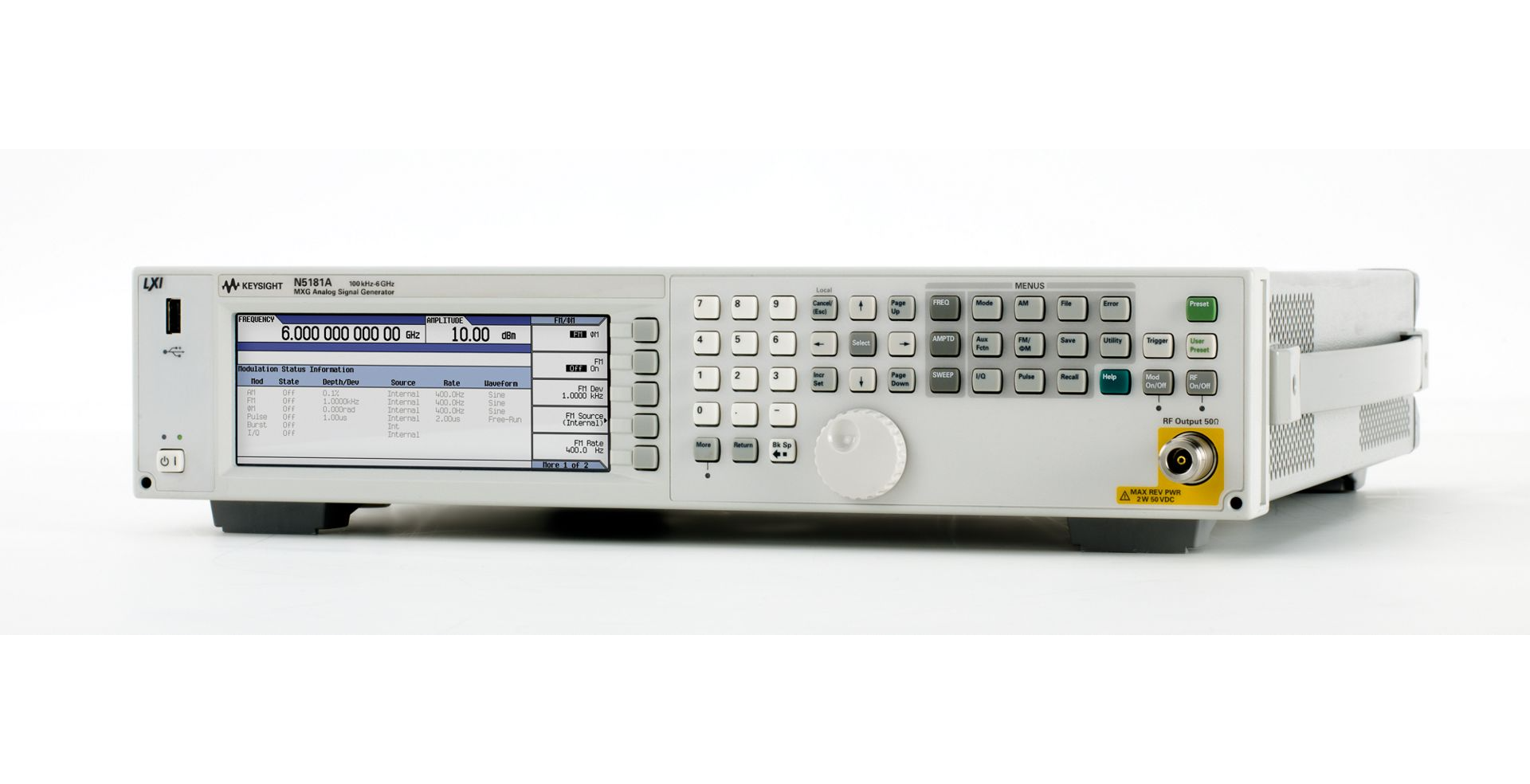

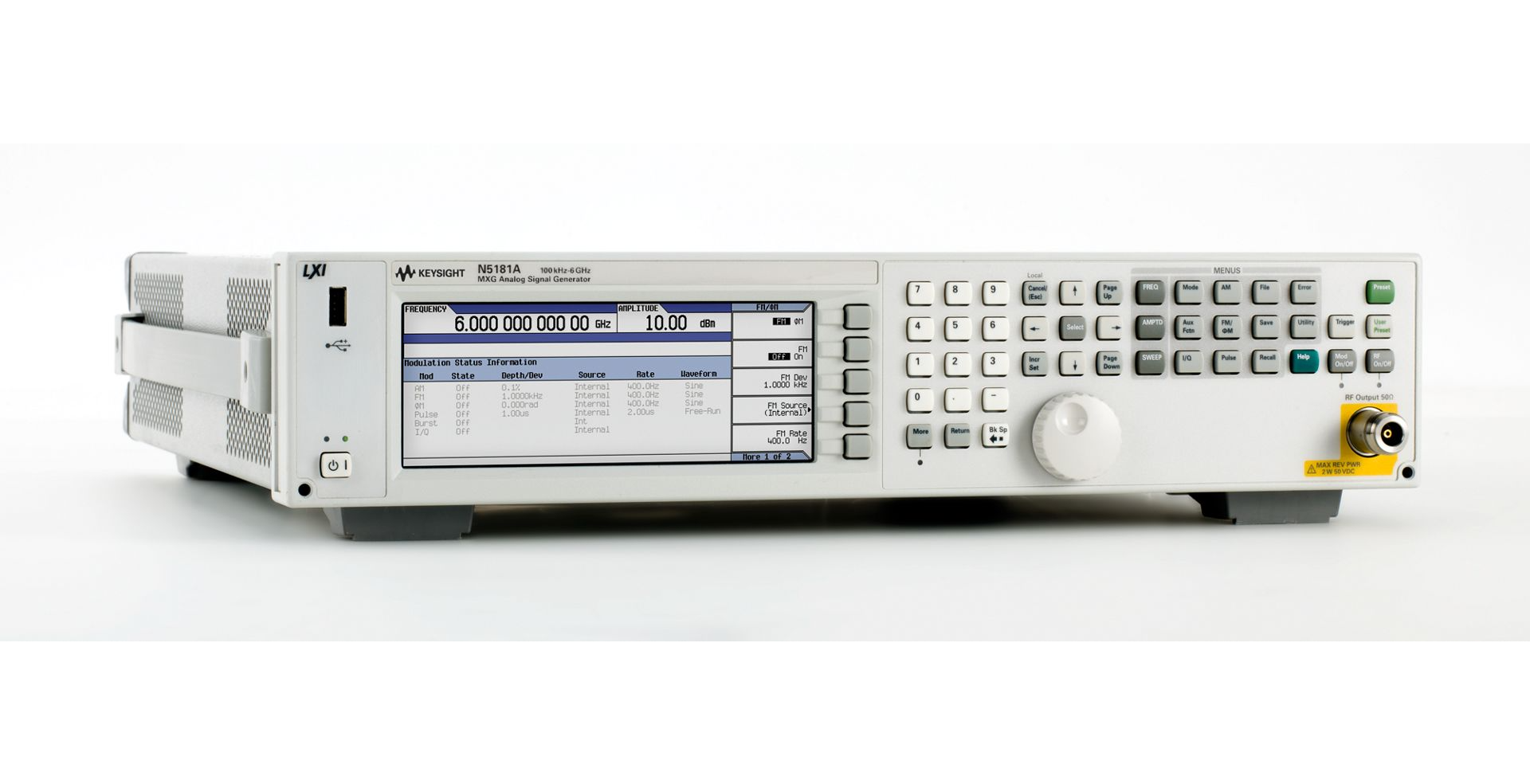

Keysight（旧Agilent）N5181A MXG RFアナログ信号発生器は、研究開発と製造の現場向けに設計された中～高性能なRF信号源です。本体はわずか2ラックユニット（2RU）のスペースで、100 kHzから最大6 GHzまでの広い周波数範囲をカバーします。

コストパフォーマンスに優れた高周波信号源を探しているエンジニアや試験室管理者にとって、N5181Aの中古機は真剣に検討する価値のある選択肢です。新品と比べて20%～50%の価格優位性に加え、この機器自体の成熟し信頼性の高いハードウェアプラットフォームにより、予算が限られていても性能面で妥協したくない場面において特に魅力的です。

2. 主な性能：この装置で何ができるのか

周波数カバレッジ

N5181Aは3種類の周波数構成オプションを用意しています：

501オプション：100kHz～1GHz、低周波クロック信号や中短波通信などの用途に適しています

503オプション：100kHz～3GHz、2G/3G/LTE、Bluetooth、Wi-Fi（2.4GHz）など主要な周波数帯をカバーします

506オプション：100kHz～6GHz、5G sub-6GHz、Wi-Fi 6E（6GHz）、衛星通信など新技術の測定に対応します

中古計測器を購入する際は、現在および今後2～3年の測定ニーズに応じて周波数構成を選ぶことをおすすめします。予算が許せば、オプション506が最大の柔軟性を提供します。

出力電力

1 GHzにおいて、N5181Aの標準出力パワー範囲は-127 dBm～+23 dBmです。このダイナミックレンジにより、高感度レシーバーの微弱信号試験から、大出力駆動が必要なデバイス評価まで対応できます。

信号純度

位相ノイズは信号発生器の品質を測る中核指標の一つです。N5181Aの1 GHz、20 kHzオフセットにおける位相ノイズのtyp.値は-121 dBc/Hzです。大多数の商用通信・RF部品のテストにおいて、この指標は十分に優れています。

切り替え速度

生産試験環境において、試験速度は生産能力に直結します。N5181AはSCPIモードでの切り替え速度が1.2 ms以下、リストモードでは900 µsまで短縮できます。オプションUNZ（高速切り替え強化）と組み合わせることで、さらに性能の限界を引き上げることができます。

3. オプション構成ガイド——中古購入時に注目すべきポイント

中古N5181Aの価格差は、主に構成によって決まります。以下の主要なオプションを理解しておくことで、その1台が価格に見合うかどうかを判断しやすくなります：

必見のコアオプション

周波数帯オプション（501/503/506）：これは機器の基本性能を決定する最も重要な指標です。506（6 GHz）は通常503（3 GHz）より高価ですが、5G、Wi-Fi 6E、衛星通信に関わる測定を行うのであれば、その分のコストをかける価値があります。

1EA高出力オプション：標準出力電力は3GHzにおいて-110〜+13dBmです。1EAオプションを追加すると、1GHzでの出力電力を+23dBmまで引き上げられます。レシーバーのフロントエンドやパッシブ部品を直接駆動して測定する場合、このオプションは大きな価値があります。

1EQ低出力拡張オプション：低出力側の下限を-110dBmから-127dBmまで拡張します。高感度レシーバーの測定や微弱信号検出のシーンで必須です。

UNZ高速切替オプション：周波数／振幅の切替速度を標準の≤5 msから≤900 µs（リストモード）まで向上させます。自動化試験や生産ラインでの大量検査を行う用途では、このオプションにより試験効率が大幅に向上します。

変調機能オプション

N5181AはAM、FM、ØM、パルス変調に対応します。より専門的なパルス信号シミュレーション（レーダー試験など）が必要な場合は、UNU（パルス変調）またはUNW（狭パルス変調）オプションの搭載有無を確認してください。

インターフェースと互換性

N5181Aは100BaseT LAN、USB 2.0、GPIBインターフェースを標準搭載し、LXI Class C規格に準拠、SCPIおよびIVI-COMドライバに対応しています。これにより既存の自動計測システムにシームレスに組み込むことができ、ESG、PSG、8648など旧世代の信号発生器すべてと後方互換性があります。

4. 応用シーン——この機器はどんな方に適しているか？

無線通信の研究開発・製造

5G基地局や端末機器の受信感度テスト、ブロッキング特性テストから、スマートフォンアンテナの性能検証まで、N5181Aは規格に準拠した精確な信号刺激を提供します。周波数カバレッジは2G/3G/4Gセルラー通信、GPS、Bluetooth、ZigBee、Wi-Fi（2.4 GHzおよび5 GHz）といった主要な無線通信帯域を網羅しています。

航空宇宙・防衛

レーダーシステムのテスト（エコー信号のシミュレーション）、電子戦システムの評価に使用。低位相ノイズ特性により、軍用レベルのテストの厳しい要求を満たします。

汎用RF試験

エンジニアはN5181Aを使用して正弦波や他の種類の信号を生成し、フィルタ、アンプ、ミキサー、アンテナなどの電気部品の応答特性を測定できます。ローカル発振器やクロックの代替、連続波干渉などのシーンにも使用できます。

教育・トレーニング

大学や研修機関における電子通信関連専攻の実験教育において、N5181Aも性能の信頼できる教育ツールです。



5. 中古N5181A選定のアドバイス

購入前に確認すべき事項

1. 周波数オプションの確認：電源を入れて画面で確認するか、リモートコマンドで問い合わせ、501、503、506のどの構成かを確認します。外観だけで判断しないでください。同じ外形の機器でも周波数範囲がまったく異なる場合があります。

2. 出力電力の確認：パワーメータまたはスペクトラムアナライザで各周波数における実際の出力電力が規格を満たしているか確認します。電力が低い場合、出力アッテネータまたはアンプに問題がある可能性があります。

3. 自己診断プログラムの実行：N5181Aには内蔵の自己診断機能（Utility > Self Test）があり、ハードウェア故障を素早く発見できます。購入前に、販売者に完全な自己診断を実施してもらい、結果を提供してもらうことをおすすめします。

4. 校正状態の確認：RF信号源の精度は時間とともにドリフトするため、前回の校正日時と校正証明書の状況を把握しておくことが重要です。機器が長期間校正されていない場合は、校正費用を予算に含めておく必要があります。

5. 外観とインターフェースの確認：フロントパネルのボタンやつまみが正常か、RF出力インターフェースに明らかな損傷がないかを確認します。

価格の目安

中古N5181Aの価格は、構成、コンディション、校正状態などの要因によって大きく異なります。複数の候補を比較し、安さだけで判断しないことをおすすめします——市場価格を大きく下回る設備には特に注意が必要です。



6. T&Mの中古計測器の強み

経済的：新品より大幅に低い価格で、予算が限られているお客様に最適です。

厳格な検査：すべての機器を専門的に検査し、性能と機能が正常であることを確認しています。

校正サービス：ご要望に応じて校正を行い、校正報告書を発行します。

品質保証：3か月の保証付きで、保証期間内の人為的でない故障は無償で修理します。

豊富な品揃え：多数のメーカー・機種を取り扱い、ご要望に迅速にお応えします。

技術サポート：長期にわたる技術相談、操作指導、修理サポートを提供します。
