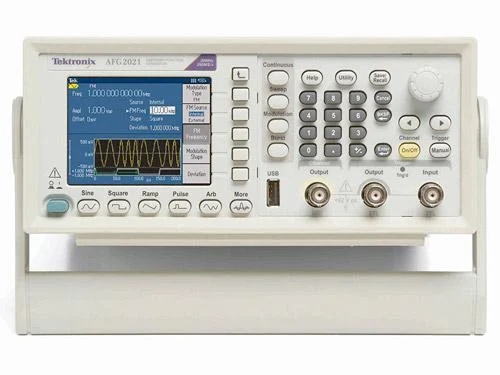

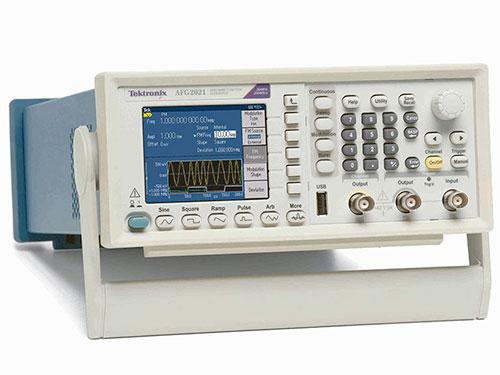

中古 Tektronix AFG2000 任意波形ファンクションジェネレータ

電子測定・研究開発の分野において、信号発生器はきわめて重要な機器であり、各種回路やシステムに精密な励振信号を供給し、試験・検証作業を支えます。本日ご紹介する中古のTektronix AFG2000任意関数発生器は、優れた性能と豊富な機能を備え、多様な用途のニーズに対応します。本製品はT&Mが提供しており、品質とアフターサービスの両面で安心してお使いいただけます。

1. 製品特性

（1）幅広い周波数範囲

AFG2000の周波数範囲は1µHzから20MHzで、ローエンドの研究開発、教育、およびATE用途の大半の場面をカバーできます。低周波信号のシミュレーションから高周波信号の生成まで、いずれも問題なく対応できます。例えばセンサシミュレーション実験では低周波かつ安定した信号が求められることが多く、AFG2000の低周波出力能力はセンサが実環境で受信する信号を精密に再現し、実験に信頼できる励振源を提供します。一方、RF回路の初歩的な試験では、20MHzという高周波上限も基本的な信号生成のニーズを満たします。

（2）高サンプリングレートと安定したタイムベース

本発生器は250 MS/sのサンプリングレートと±1 ppmの時基を備えています。高いサンプリングレートにより忠実度の高い信号を生成でき、生成される信号は実世界の複雑な信号形態により近くなります。複雑な波形を生成する際も、高いサンプリングレートによって波形の細部を正確に再現し、信号の歪みを防ぎます。一方、±1 ppmの安定した時基は信号の長期安定性を保証し、長時間の試験過程でも信号周波数のドリフトは極めて小さく抑えられます。長時間安定した信号入力を必要とする試験作業を強力にサポートし、通信機器の長時間安定性試験のように信号源の時基安定度に高い要求がある用途でも、AFG2000は十分に応えられます。

（3）高垂直分解能

AFG2000は14ビット垂直分解能を備え、複雑な波形の生成が可能で、プログラマブル電圧ステップはサブミリボルト範囲まで対応します。医療機器での生体電気信号のシミュレーションなど、信号確度が極めて重要な応用場面では、14ビット垂直分解能により生体電気信号の微細な変化を精密に再現でき、医療機器の研究開発・試験に高確度な信号入力を提供し、医療機器の検査精度向上に役立ちます。

（4）カラーTFTディスプレイ

3.5インチカラーTFTディスプレイを搭載しており、波形パラメータをテキストとグラフの両方で同時に表示できます。操作中、ユーザーは設定中の波形の周波数、振幅、位相などのパラメータと対応する波形の形状を直感的に確認でき、設定内容が一目で分かるため、自身の設計作業により集中できます。例えば回路のデバッグ時、エンジニアはディスプレイの情報から設定が正しいかどうかを素早く判断でき、異なるパラメータを何度も切り替えて確認する必要がなくなり、作業効率が大幅に向上します。

（5）革新的なUIデザイン

その革新的なUIは人気のAFG3000の設計を踏襲しており、よく使う機能や複雑な波形編集機能に素早くアクセスできます。新しい操作画面を覚えるのに多くの時間をかける必要はなく、AFG3000の操作に慣れていればAFG2000もすぐに使いこなせます。波形パラメータを頻繁に変更したり複雑な波形編集を行ったりする作業では、このUI設計により操作時間を大幅に短縮でき、作業効率が向上します。研究プロジェクトで異なる条件下の回路性能を検証するために信号を継続的に調整する必要がある場合でも、使いやすいUI設計がテストの進行を早めます。

（6）使いやすい外形デザイン

AFG2000は2Uの高さとハーフラック幅の筐体を採用しており、作業台に置いての通常試験にも、ラックマウントでの使用にも適しています。実験室環境ではコンパクトな設計により貴重な卓上スペースを節約でき、工業生産ラインのATEシステムではラックマウント方式により試験システム全体への組み込みが容易になり、標準化・大規模化された試験フローを実現します。

（7）付属ソフトウェアが充実

ArbExpress™ソフトウェア：ArbExpressソフトウェアを使用すると、波形の作成や編集が簡単に行えます。ユーザーはTektronixのオシロスコープからシームレスに波形を取り込むほか、数式エディタ、フリーハンド描画、ポイント描画、波形データから波形を作成することもできます。例えば新しい回路トポロジーを開発する際、エンジニアは実測波形に基づいて波形を修正・最適化する必要がある場合がありますが、ArbExpressソフトウェアの波形取り込み機能を使えば、オシロスコープで取得した実際の波形をそのまま利用し、さまざまな編集方法で調整して、試験要件に合った刺激信号を生成できます。

SignalExpress™ソフトウェア：SignalExpressは直感的なドラッグ＆ドロップ・インターフェースを提供し、基本的な機器制御、データロギング、測定トレンドのプロット、文書記録を実現します。教育の現場では、教師がこのシンプルな操作画面を使って学生に信号発生器の使い方を素早く示すことができ、学生もドラッグ＆ドロップ操作だけで機器制御とデータ記録を簡単に行え、信号生成と測定の原理を理解しやすくなります。製品品質検査の現場では、SignalExpressソフトウェアで大量の測定データを自動記録し、トレンドグラフを生成することで、製品品質評価のデータを支えます。

（8）3ヶ月保証

T&Mは本中古AFG2000に3ヶ月保証サービスをご提供しており、お客様のご使用中の回線停止リスクや高額な遅延を大幅に低減します。3ヶ月以内に品質問題（人為的な故障を除く）が発生した場合、お客様のご要望に応じて無料での返品・交換または無料修理に対応します。あわせて、生涯にわたる技術サポートと修理サービスをご利用いただけます。

2. 製品の用途

（1）研究開発分野

電子機器の研究開発過程において、エンジニアは各種回路の試験と最適化を行う必要があります。AFG2000は多様な複雑波形を生成でき、回路が実際の動作で遭遇しうる各種信号状況をシミュレートし、エンジニアが回路の性能と安定性を検査するのに役立ちます。例えば新型オーディオアンプを設計する際、アンプの周波数応答や歪み率などの指標を試験するために異なる周波数・振幅のオーディオ信号を入力する必要がありますが、AFG2000はこれらのオーディオ信号を精密に生成でき、アンプの研究開発に有効な試験励振を提供します。

（2）教育分野

高等専門学校や職業訓練校の電子関連専攻の教育において、AFG2000は理想的な教育ツールです。信号の生成や変換などの原理を学生が直感的に理解するのに役立ちます。教員はAFG2000を操作して異なる波形の生成過程を示し、信号パラメータを調整することで、学生に回路出力の変化を観察させ、理論知識の理解を深めさせることができます。例えばデジタル信号処理の講義では、AFG2000を使ってデジタル信号を生成し、実験と組み合わせてデジタル信号のサンプリングや量子化などの操作を演示できます。

（3）ATE（自動試験装置）分野

工業生産において、製品品質を保証するためには、大量の製品を迅速かつ正確に試験する必要があります。AFG2000は安定した性能と豊富な機能により、ATEシステムに組み込むことができます。例えばスマートフォンの生産ラインでは、RFモジュールの試験が必要ですが、AFG2000はRF試験に必要な各種信号を生成でき、他の試験機器と組み合わせてRFモジュールの受信・送信性能を検査し、各端末のRF機能が品質基準を満たすことを確保します。

製品仕様パラメータ

パラメータ詳細

型番AFG2000（AFG2021など具体的な型番は実際の在庫状況に応じて追加可能）

帯域幅20MHz

サンプリングレート250MS/s

垂直分解能 14ビット

周波数範囲1uHzから20MHz

タイムベース ±1ppm

ディスプレイ：3.5インチ カラーTFTディスプレイ

外形寸法 2U高さ、ハーフラック幅

付属ソフトウェア ArbExpress™、SignalExpress™

T&Mがご提供するこの中古Tektronix AFG2000任意波形発生器は、性能、機能、アフターサービスのいずれにおいても優れた実力を発揮します。研究開発者、教育関係者、ATEシステムインテグレーターのいずれにとっても、その強力な機能と安定した性能から恩恵を受けられます。コストパフォーマンスに優れた任意波形発生器をお探しなら、AFG2000をぜひご検討ください。電子測定業務における頼もしいパートナーとなるでしょう。
